轮式桁架结构作业机器人机械结构设计

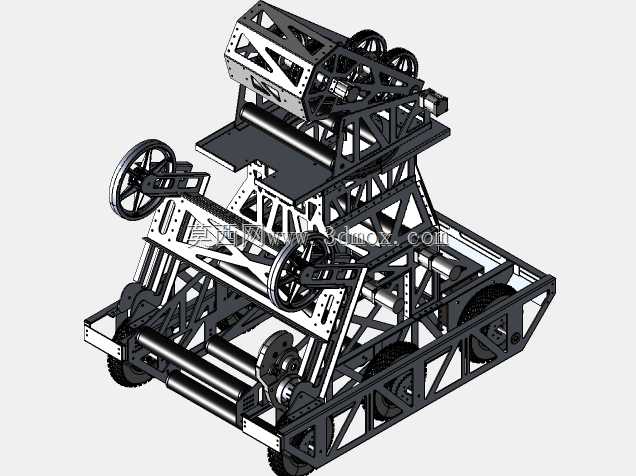

该轮式桁架结构作业机器人的设计，首先围绕非结构化地面的移动作业需求展开，底盘采用镂空桁架式焊接框架结构，在保证整体结构刚性的前提下尽可能降低自身重量，框架各杆件采用等强度设计思路，对应轮组安装位、上部作业机构安装位都做了局部加强处理，避免长期受交变载荷出现结构形变。底盘四角配置带独立悬挂的橡胶驱动轮，轮组的安装支座预留了减震元件的装配空间，可适配厂区车间、户外平整硬地等多种作业场景的路面条件，轮系的传动链路采用侧置链轮+传动轴的布局，既保证动力传输的同步性，也能避免传动部件外露受杂物磕碰损坏。上部作业承载平台同样采用桁架式分层设计，底层预留了动力元件、控制模块的安装空间，中层为作业执行机构的安装基准面，上层的俯仰调节架通过铰接支座与中层平台连接，可根据作业需求调整执行端的俯仰角度，调节架两侧配置的手轮机构可实现角度的手动微调与锁止，适配不同高度、角度的作业点位需求。从安装边界来看，整体结构的轮距与轴距参数经过反复校核，保证移动过程中的转向半径控制在合理区间，可在狭窄的设备间隙之间完成转向与移位，上部机构的最大抬升高度也做了限位设计，避免作业过程中与周边固定设施发生干涉。设计过程中对各铰接点、受力节点的载荷做了有限元校核，所有连接位的螺栓孔位都预留了装配调整余量，方便后期根据实际搭载的作业末端调整安装位置，框架上预留的标准化安装孔位可兼容不同规格的传感器、执行元件的快速装配，不需要额外做二次打孔加工。整套结构的传动部件都做了防护设计，转动部位预留了润滑脂加注通道，日常维护时不需要大面积拆解结构即可完成保养作业，底盘下部的辊轴结构可在越障时起到辅助支撑作用，避免底盘底部凸起部位与地面凸起物发生剐蹭，提升复杂路面下的通过性能。
