小型直流电机电枢线圈结构设计

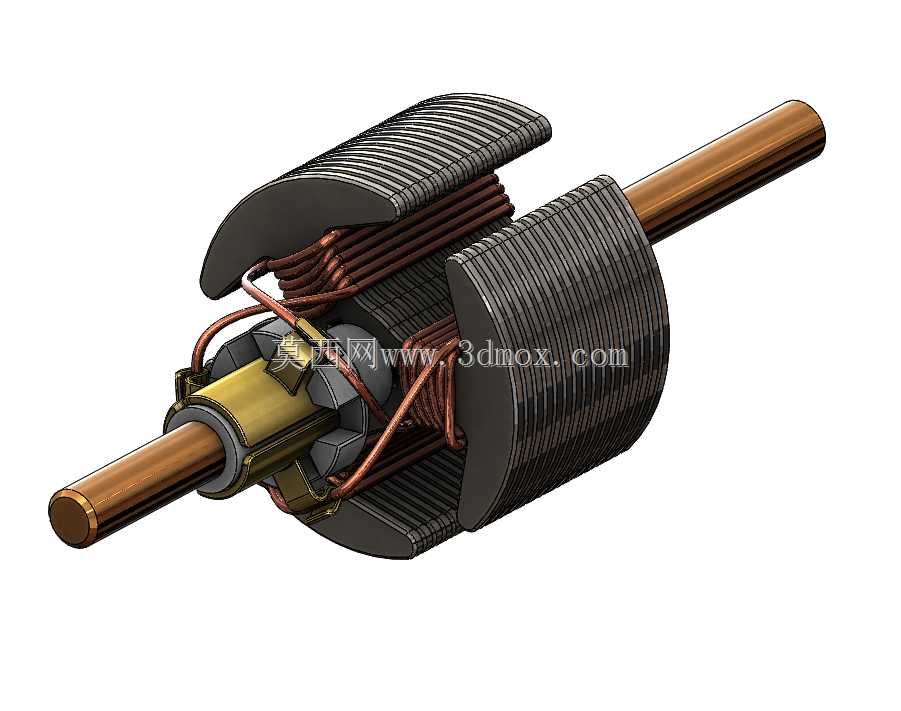

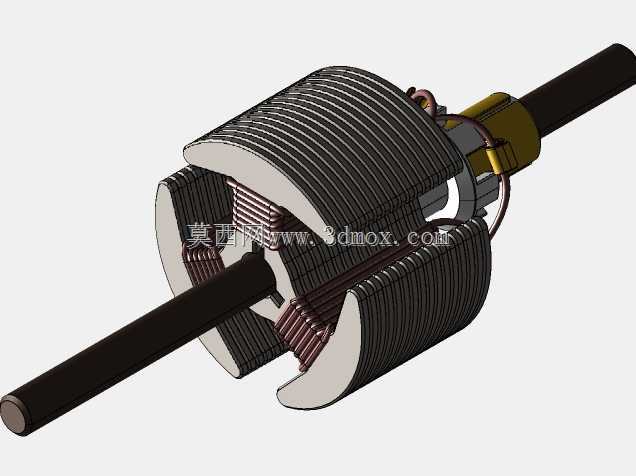

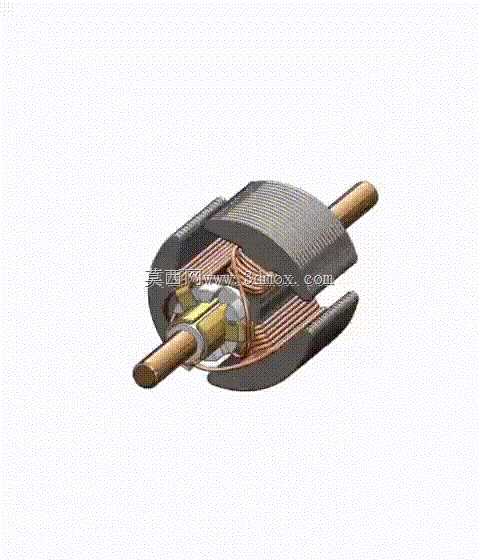

在小型低压直流驱动场景中，电枢线圈作为电机实现电能与机械能转换的核心电磁部件，其结构合理性直接决定电机的输出扭矩、运行稳定性与使用寿命。日常接触的小型电动工具、车载执行器、精密仪器进给驱动、玩具动力单元里，这类带换向器结构的电枢线圈都是核心做功部件，不同于交流电机的分布式绕组，直流电机电枢线圈需要直接嵌入转子铁芯槽内，两端通过换向片连接，配合碳刷实现电流方向的实时切换，保证转子持续输出定向扭矩。做这个结构建模的时候，首先要匹配转子冲片的槽型尺寸，线圈的线径选择要对应额定电流的载流要求，绕组的匝数要匹配设计的反电动势系数，不能出现槽满率过高导致嵌线困难，也不能槽满率过低造成线圈在槽内松动，运行中受离心力移位磨损绝缘层。从安装边界来看，线圈端部的伸出长度要严格控制，不能超出转子铁芯两端的挡圈限位，换向器端的线圈引线要精准对应换向片的接线槽位置，弯折弧度要避免应力集中，防止电机高速运转时引线受离心力拉扯断裂。轴伸端的线圈端部要和轴承端盖保持足够的安全间隙，避免运转中出现扫膛摩擦。实际建模过程中，绕组的排布要遵循叠绕的工艺逻辑，每匝线圈的弯曲半径要符合漆包线的最小弯折半径要求，避免绝缘层破损造成匝间短路，铁芯段的线圈要完全贴合槽壁，端部的绑扎位置要预留出绝缘衬垫的安装空间，保证动平衡校准的时候有足够的调整余量。这类结构在做设计验证的时候，还要考虑不同转速下的离心力对线圈的形变影响，端部的固定结构要能覆盖最高额定转速下的载荷，避免长期运转后线圈出现位移，导致电机动平衡失效，产生振动噪音。对于需要做渲染展示的场景，线圈的铜质绕组、硅钢片铁芯、换向器铜片与绝缘云母片、转轴的不同材质质感要做区分，方便结构评审的时候快速识别各部件的装配关系，也能给后续的工艺编制提供直观的结构参考，避免嵌线工序出现工艺偏差。
