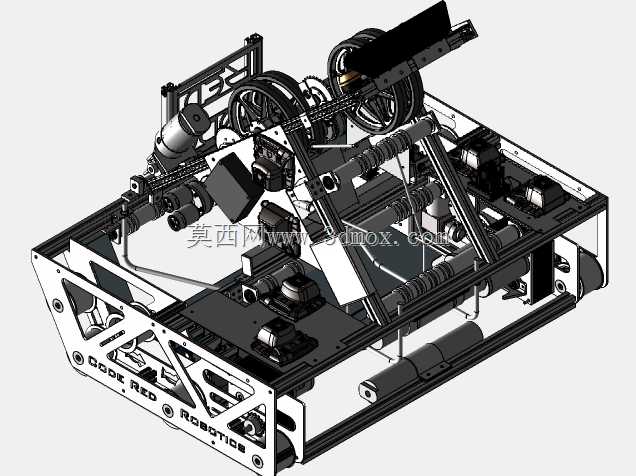

竞赛级多功能轮式竞技机器人机械结构

该轮式竞技机器人主要面向青少年机器人竞赛、工程创新实训场景设计，可完成场地内物料拾取、精准投射、障碍穿越、对抗攻防等核心任务，整体采用框架式镂空铝合金型材搭建主体承载结构，在保证结构刚性的前提下最大限度降低整机自重，适配竞赛规则中的重量限制要求。底盘部分采用对称式四轮布局，搭配独立悬挂减震结构，可在不平整的竞赛场地表面保持轮组抓地力，避免行进过程中出现打滑、侧倾失稳问题，底盘预留的标准安装孔位可根据不同竞赛任务快速更换执行端模块，无需对主体框架做大规模改动。上部执行机构集成了带张紧调节的同步带传动组件、多自由度投射摆臂以及物料夹持限位结构，同步带传动系统经过传动比匹配优化，可将驱动电机的扭矩稳定传递至投射端，保证每次投射动作的力度一致性，摆臂转轴处采用双轴承支撑结构，减小往复摆动过程中的径向窜动，提升动作重复定位精度。设计过程中优先考虑模块化拆分逻辑，整机可拆分为底盘行走模块、动力传输模块、执行作业模块、电控安装模块四个独立单元，各单元之间采用快拆螺栓与定位销组合连接，日常维护、零件更换时可快速拆解对应单元，无需拆解整机结构。整机安装边界控制在竞赛规则允许的尺寸范围内，所有外伸部件均做圆角防护处理，避免对抗过程中出现结构卡滞或者零件剐蹭脱落，电控元件全部内嵌安装于框架内部的预留仓位，外部设置可拆卸防护盖板，既可以阻挡场地内的碎屑、灰尘进入电控区域，也能在对抗碰撞中保护核心电控元件不受冲击损坏。传动链路的所有张紧结构均预留调节余量，可在长期使用出现传动松弛时快速调整张紧度，无需更换传动零件，轮组处的驱动电机采用下沉式安装布局，降低整机重心高度，提升高速行进、急转过程中的整机稳定性，上部投射机构的发射角度可通过尾部的调节螺杆做小范围微调，适配不同投射距离的任务需求，物料存储仓设置于整机重心位置，避免物料装载量变化导致整机重心偏移影响行走稳定性。
