竞技类投射作业机器人机械结构设计

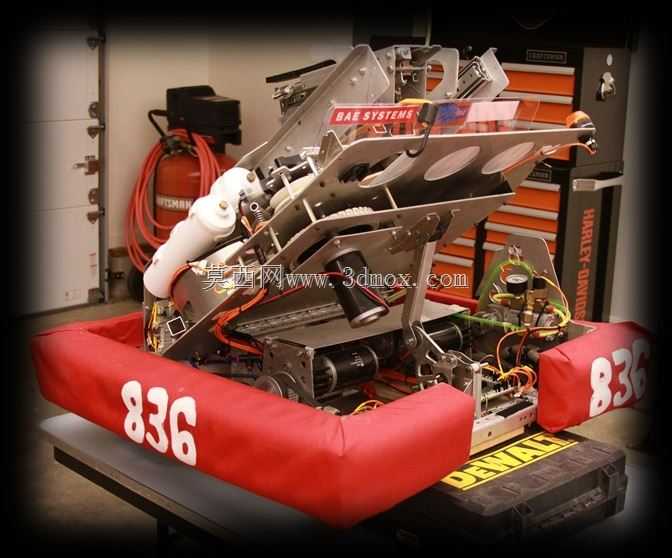

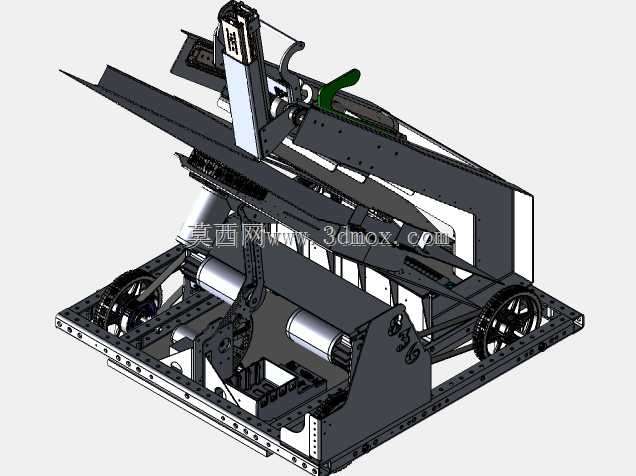

该结构面向竞技类赛事的投射作业场景设计，整体采用铝型材搭建底部安装基座，基座预留标准间距的安装孔位，可直接适配赛事通用的场地固定接口，安装边界控制在赛事规则限定的尺寸区间内，无需额外改造即可完成现场部署。整套机构的核心功能是完成物料的拾取、存储与精准投射，底部设置的双轮组传动结构采用同步带配合滚轮的传动方案，可实现设备在平整场地内的快速位移与定点停靠，传动轮的安装位置经过重心校核，避免高速移动过程中出现侧翻风险。投射执行部分采用倾斜式导料槽搭配弹性蓄能组件的结构，导料槽的倾斜角度经过反复调试，可保证物料在重力作用下顺畅进入投射工位，蓄能组件的释放行程做了限位设计，可根据投射距离的需求调整蓄能行程，适配不同距离的投射目标。设备中部设置的物料存储仓采用分层式结构，可容纳多枚待投射物料，仓体侧壁设置的拨料机构可将物料逐个送入导料槽，避免出现卡料、叠料的问题。上部的抬升机构采用滑轨配合直线传动的方案，可带动投射组件在竖直方向调整高度，进一步扩大投射的覆盖范围，抬升行程的上下两端都设置了硬限位块，防止传动超程损坏结构件。整套结构的走线全部采用内置式布局，线缆沿铝型材的槽道布置，外部加装线槽盖板，避免设备移动过程中线缆剐蹭场地构件或被传动组件卷入。所有传动部位的连接轴都加装了轴承座，降低传动过程中的摩擦阻力，同时提升轴系的运行稳定性，轴承座的安装位置预留了调整间隙，可在装配过程中微调轴系同轴度，补偿加工带来的尺寸误差。机架的各个连接节点都采用角件配合螺栓的锁紧方式，既保证整体结构的刚性，又可在需要维护时快速拆解更换局部构件，无需对整体结构进行大范围拆卸。
