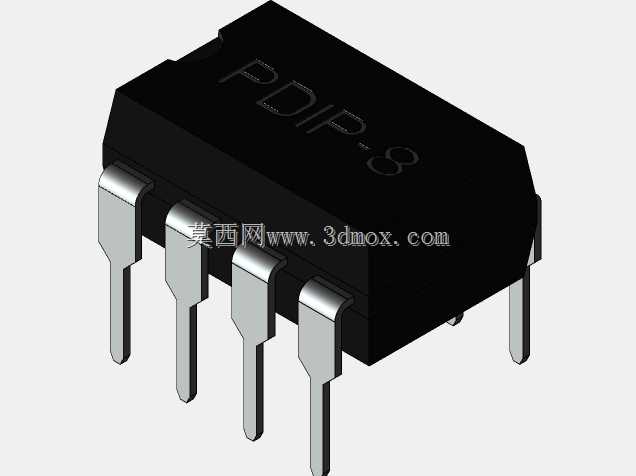

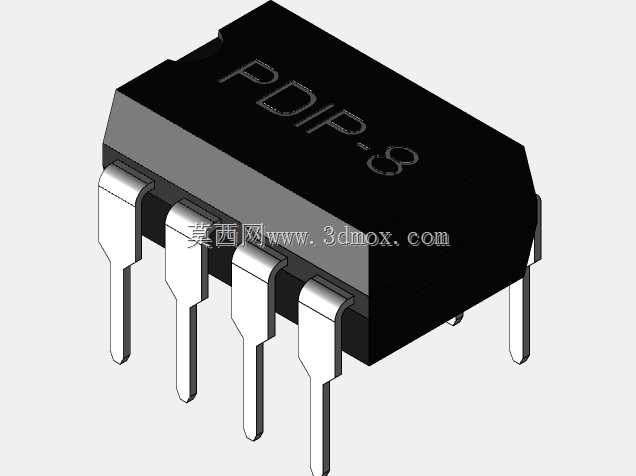

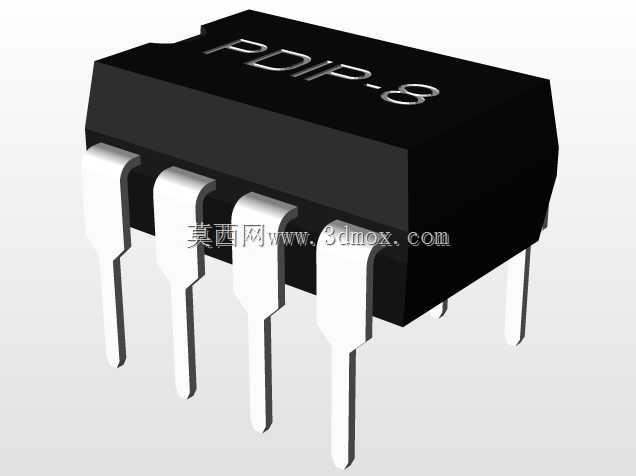

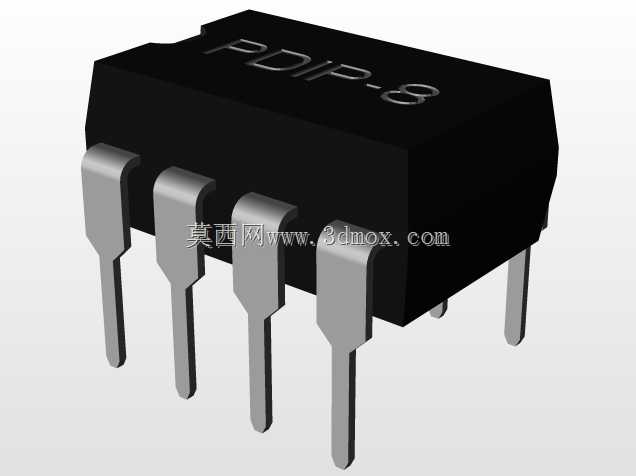

PDIP8直插式八引脚芯片封装结构

在消费电子、工业控制板卡、小型家电控制模块的通孔插装工艺场景中，PDIP8封装的集成电路是应用极为广泛的元件类型，这类封装适配传统波峰焊生产流程，对于小批量试制、维修替换场景的友好度远高于表贴封装，无需专用回流焊设备即可完成焊接固定，在教学实验板、开源硬件开发板中也常能见到这类封装的身影。这款八引脚双列直插封装的设计，完全遵循行业通用的引脚排布规则，两排引脚对称分布在封装本体两侧，单排引脚间距为2.54mm，这个尺寸恰好匹配通用万用板、标准IC插座的孔位间距，无需额外调整孔位即可直接安装；两排引脚之间的跨距为7.62mm，适配市面上绝大多数8脚IC座的安装尺寸，维修替换时可直接插拔，无需拆焊即可完成芯片更换。封装本体的长度控制在10.16mm，宽度6.4mm，本体顶部高度4.31mm，安装后不会占用过多板上垂直空间，对于板上空间紧凑、同时需要兼顾手工焊接便利性的控制板设计来说，这个尺寸边界可以让结构工程师在排布板上元件时，精准预留安装间隙，避免和周边的电容、接插件等元件产生空间干涉。从结构设计角度来看，封装本体采用黑色环氧塑封材质，引脚为镀锡铜合金材质，引脚成型角度经过标准化设计，插入PCB孔位后引脚伸出长度刚好满足波峰焊的吃锡要求，既不会因为引脚过长导致焊锡堆积桥接，也不会因为引脚过短导致焊接强度不足。封装本体表面印有清晰的引脚标识位，安装时可以快速确认1脚位置，避免装反导致的电路烧毁问题。这类封装的芯片在电路中通常承担小信号处理、电源管理、逻辑运算等功能，对应的三维建模过程中，需要精准还原引脚的折弯弧度、本体的倒角细节，确保在做PCB装配干涉检查时，模型和实物的安装边界完全匹配，不会出现仿真阶段无干涉、实际组装时卡件的问题。建模时需要注意引脚的根部和塑封本体的结合位置，这个位置的尺寸公差会直接影响插件时的顺畅度，实际生产中引脚的共面度也是关键质控点，三维模型中还原引脚的成型角度，可以帮助PCB设计人员在出Gerber文件时确认孔位的偏移余量，避免因为孔位偏差导致插件困难。
