DO-35封装轴向引线二极管结构设计

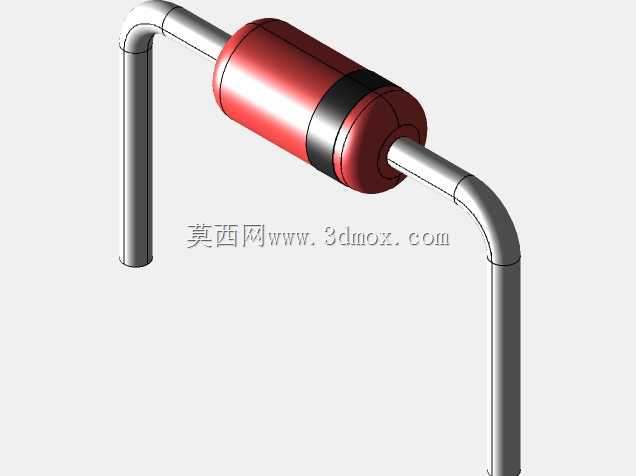

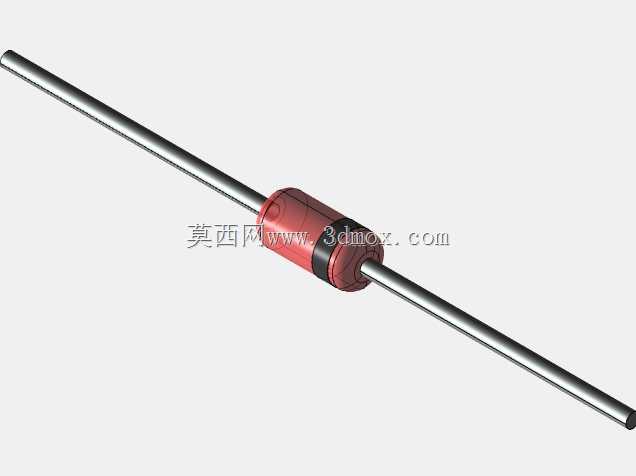

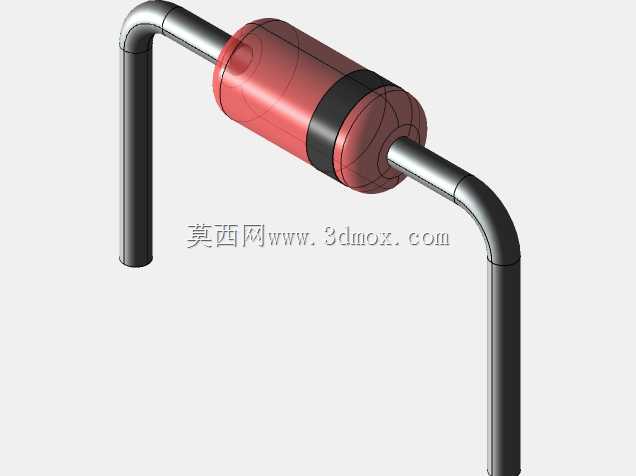

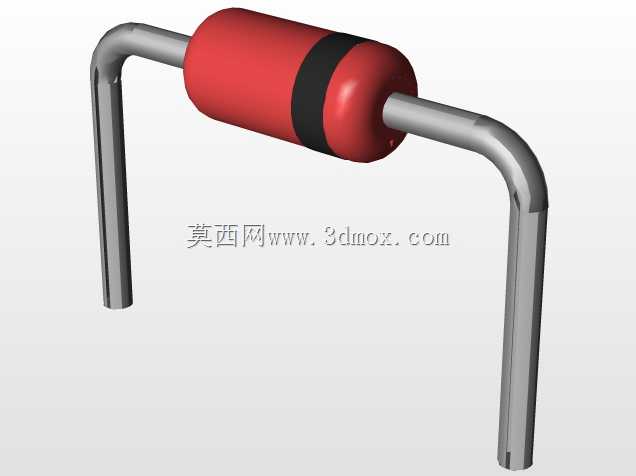

在消费类电子、工业控制板卡、低压电源回路的设计场景中，直插式二极管的选型与布局直接影响PCB板的空间利用率与生产装配效率，DO-35封装作为小功率信号二极管、稳压二极管的通用封装形式，广泛应用于信号检波、小电流整流、电路钳位、反向保护等各类电路环节。这款DO-35封装的二极管模型，还原了量产器件的真实结构特征，管体采用圆柱状环氧封装结构，两端延伸出同轴的金属引线，引线表面做镀锡处理，适配波峰焊、手工焊等常规焊接工艺，能够满足通孔插装的生产要求。从设计维度来看，建模过程中严格遵循行业通用的封装尺寸规范，管体直径控制在1.5mm，管体总长度为3mm，引线直径适配标准0.8mmPCB钻孔尺寸，引脚间距预留7mm的常规跨距，完全匹配水平安装的布局要求，设计人员在进行PCB布局时，可以直接调用该模型完成器件占位、干涉检查，避免出现封装尺寸不匹配导致的装配问题。不同于贴片封装的二极管，DO-35轴向引线结构的器件在安装时可根据板内空间选择卧式贴板安装或者立式弯折安装，卧式安装时器件整体贴附于PCB板面，高度更低，抗振动性能更优，适合在有振动工况的工业设备板卡中使用；立式安装时占用PCB板面面积更小，适合高密度布局的小型化电子产品。模型还原了管体表面的色环标识区域结构，能够直观体现器件极性标识的位置，方便设计阶段核对极性方向，减少生产阶段的极性反向焊接风险。引线部分的建模还原了金属引脚的圆柱度特征，以及引线与管体封装结合处的过渡结构，能够真实模拟引脚弯折时的应力分布边界，帮助结构设计人员评估引脚弯折后的安全距离，避免弯折位置过于靠近管体导致封装开裂、器件失效的问题。在进行整机三维布线与板卡装配仿真时，该模型可以准确呈现器件的外形轮廓，帮助设计人员核对器件与周边结构件、接插件、 tall 电容等 taller 元件的安全间隙，尤其是在紧凑结构的电源模块、控制模块设计中，精准的器件模型能够提前规避装配干涉问题，减少打样后的改模次数。对于小功率信号回路的设计而言，DO-35封装二极管的额定电流、反向耐压参数覆盖了绝大多数常规信号处理场景，其稳定的封装结构经过数十年的量产验证，可靠性表现优异，对应的三维模型能够帮助设计人员在方案阶段就完成完整的结构校验，无需等待实物器件测量尺寸，大幅缩短研发前期的准备周期。
