航空作业多自由度机械臂结构设计

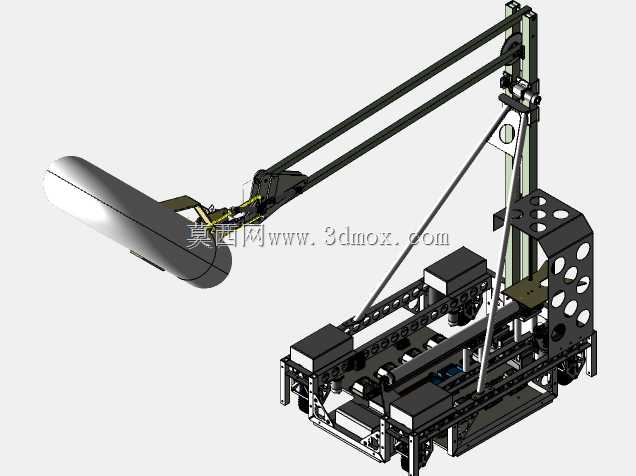

该机械臂结构主要面向航空机身外表面检测、局部维护作业场景设计，可适配停机坪内固定翼航空器的外场作业需求，替代人工完成高空位置的表面探伤、涂层补涂、紧固件巡检等重复性作业，降低机务人员高空作业风险，提升外场维护作业的标准化程度。整体采用移动底盘搭配立式桁架加斜撑摇臂的结构形式，底部移动底盘预留多组脚轮安装位，可根据作业场地需求选配万向轮或轨道轮，底盘框架采用型材拼接结构，内部预留电控模块、动力源的安装腔体，腔体周边设计镂空减重孔，同时兼顾走线排布与散热需求，底盘整体宽度控制在1.2米以内，长度不超过1.8米，可在停机坪机位间的常规通行通道内灵活转向，无需对现有场地进行大规模改造。立式桁架采用双立柱导向结构，搭配线性导轨实现竖直方向的升降行程，升降有效行程覆盖2米至4.5米区间，可适配不同机型的机身高度差，桁架侧面加装斜向支撑杆，抵消摇臂伸出时产生的倾覆力矩，保障大伸出量下的结构刚性，避免作业端出现过大的挠度变形。前端摇臂采用平行四边形连杆结构，通过连杆联动保证作业执行端始终保持水平姿态，摇臂最大水平伸出距离可达3米，可覆盖机翼上表面、机身侧部等人工难以直接抵达的作业位置，摇臂末端预留标准执行器安装接口，可根据作业需求快速更换检测探头、喷涂模组、紧固工具等不同作业头，接口处设计定位销与快锁结构，更换过程无需额外辅助工具，单组作业头更换时间可控制在5分钟以内。设计过程中优先考虑结构的动静态平衡，在底盘后部预留配重块安装槽，可根据摇臂伸出长度与末端负载重量调整配重块数量，将整机重心始终控制在底盘支撑边界范围内，避免作业过程中出现倾翻风险，所有转动铰接点均采用带密封的轴承结构，适配外场多尘、温差变化大的作业环境，减少日常维护频次。结构件之间的连接优先采用标准紧固件拼接，减少焊接结构占比，便于后期部件损坏后的快速更换，整体装配完成后，整机在摇臂全伸出、末端负载5kg的工况下，末端位置偏差控制在2mm以内，可满足常规航空外场维护作业的精度要求，同时整机可拆解为底盘、立柱、摇臂三个大模块，单个模块重量不超过80kg，可通过普通货运车辆转运，适配不同机场的转场作业需求。
