轮式垂直升降堆垛搬运机构三维设计

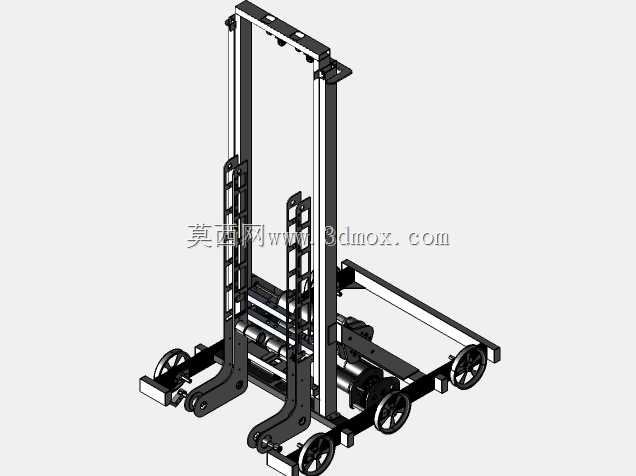

这款轮式垂直升降搬运机构，主要面向窄通道仓储物料转运、产线边工位物料上下料场景设计，适配地面平整度偏差不超过5mm的硬化作业地面，可在宽度1.2米以上的通道内完成转向与对位作业，无需额外铺设导向轨道，部署灵活性远高于传统有轨堆垛设备。从结构布局来看，设备采用底部矩形焊接车架作为承载基体，四个行走轮分别布置在车架四角位置，其中前轮为带转向功能的从动轮组，后轮集成驱动单元，可实现原地小半径转向，适配狭小空间内的走位需求；车架中部预留驱动电机、传动组件的安装空间，所有传动部件均内嵌于车架型材腔体内部，既可以避免作业过程中杂物卡入传动间隙，也能降低设备整体重心，提升满载举升时的抗倾覆稳定性。垂直升降部分采用双立柱导轨结构，两根矩形截面立柱通过顶部横梁连接形成刚性门架，立柱内侧安装线性导轨作为滑架的运动导向副，滑架通过链条传动实现沿立柱的上下往复运动，举升行程可根据作业工位的高度需求调整，最大举升高度适配1.8米标准货架层的取放料需求，滑架前端可根据搬运物料的类型更换货叉、载物平台等属具，适配周转箱、栈板等不同载具的搬运需求。设计过程中优先考虑了设备的维护便捷性，所有驱动模块、传动张紧机构均设置在易操作的外侧位置，日常检查链条张紧度、润滑导轨时无需拆解主体结构；行走轮采用标准工业脚轮安装接口，磨损后可快速更换，无需定制专用配件。设备的安装边界控制较为严格，整体宽度不超过0.8米，长度不超过1.2米，静止状态下的占地空间不足1平方米，可灵活穿梭于密集排布的产线设备之间；门架顶部设置有限位缓冲块，避免滑架超程脱出导轨，车架尾部配置有配重块，抵消前端举升负载产生的倾覆力矩，满载状态下的纵向稳定性系数满足工业搬运设备的安全规范要求。从功能实现逻辑来看，该机构可通过手动操控完成行走、举升动作，也可加装传感器与控制模块升级为自主移动搬运单元，适配不同自动化等级的作业场景，既可以作为独立的手动搬运设备使用，也能作为AGV的功能模块集成到智能物流系统中，结构模块化程度较高，后续改型成本较低。
