单排直插7Pin2.54mm间距排针接插件

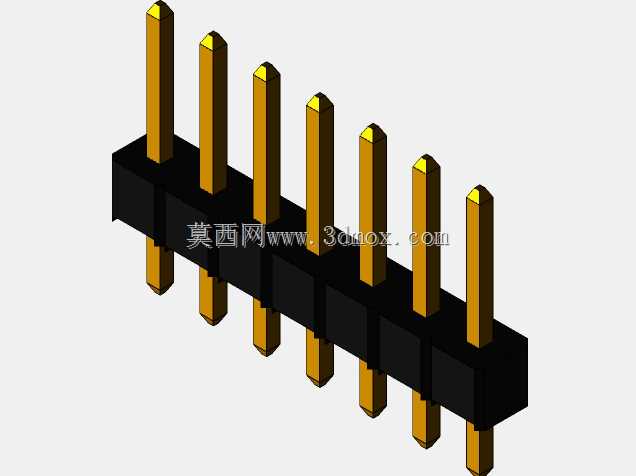

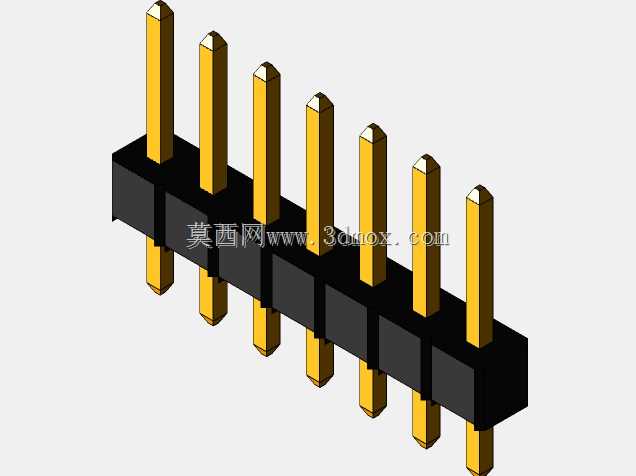

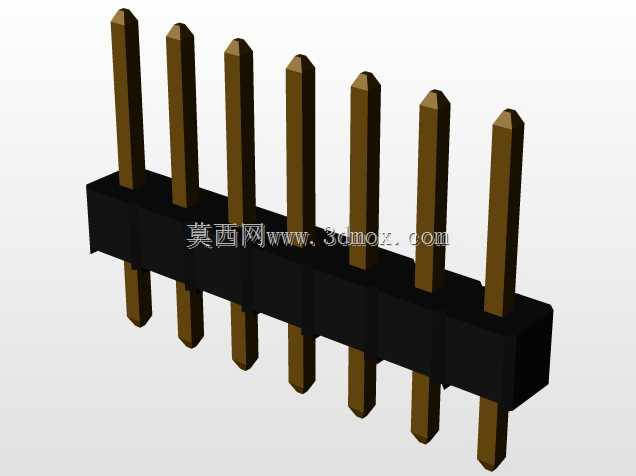

这款单排直插排针是PCB板间电路连接场景中极为常用的基础互连元件，日常选型时经常会在工控控制板、消费电子主板、嵌入式开发板、电源模块的板对板、板对线连接方案里见到它的身影，主要承担不同电路模块间的电信号与小功率电流传输作用，属于板级互连里成本可控、可靠性经过长期市场验证的成熟连接方案。从结构设计来看，这款排针采用黑色耐高温绝缘塑座固定插针，插针为黄铜基材表面镀金处理，既保证插针的导电性能，也能降低长期使用后的接触氧化风险，插针两端均为尖顶导向设计，一端用于穿过PCB板的对应安装孔完成波峰焊或手工焊接固定，另一端用于和配套的排母座或者杜邦线端子对插，尖顶结构可以在插接过程中起到导向作用，避免插针歪斜导致的塑座开裂或者接触不良问题。尺寸设计上严格遵循2.54mm标准排针间距规范，7个针位的总长度控制在17.78mm，塑座宽度2.54mm，整体装配后总高度8.89mm，安装时只需要在PCB上按照2.54mm网格钻出对应直径的金属化过孔，过孔直径通常设置为0.8mm即可满足插针穿入要求，焊接后塑座底部与PCB板面贴合，不会占用过多板上垂直空间，适合对安装高度有一定限制的紧凑板卡设计场景。设计建模时需要重点关注几个公差配合点：首先是插针的中心距公差，必须控制在±0.05mm以内，否则批量焊接时会出现插针对不上孔的问题，导致整批元件无法使用；其次是插针的外露长度，焊接端与插接端的长度需要匹配常规PCB板厚与常用排母的插接深度，过短会导致焊接不牢或者插接接触面积不足，过长则会在板背面突出过多，容易和机箱结构或者其他板卡发生干涉；另外塑座的固定槽与插针的配合紧度也需要在建模时预留合理的过盈量，避免插针在插拔受力时出现退针、松动的情况，影响长期连接可靠性。这类直插排针相比贴片排针的优势在于焊接强度更高，能承受更大的插拔力，适合需要经常拆装调试的电路场景，比如开发板、测试治具上的连接位，同时直插结构的焊接工艺要求更低，手工焊接的良品率更高，小批量打样时的加工成本也更可控。建模过程中还原了插针的倒角细节、塑座的分模线位置以及插针与塑座的装配间隙，能够直接用于板卡的结构干涉检查、整机装配模拟，也可以作为接插件标准件导入元件库，方便后续设计时直接调用选型，不需要重复建模，能有效提升结构设计与PCB Layout的协同效率，避免出现结构件与接插件干涉、安装位置不匹配的常见设计问题。
