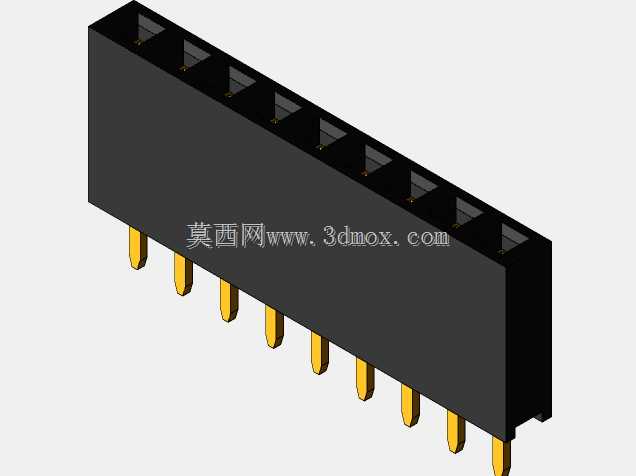

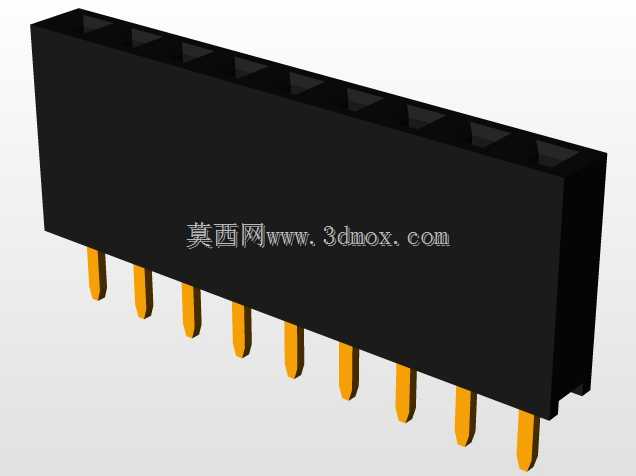

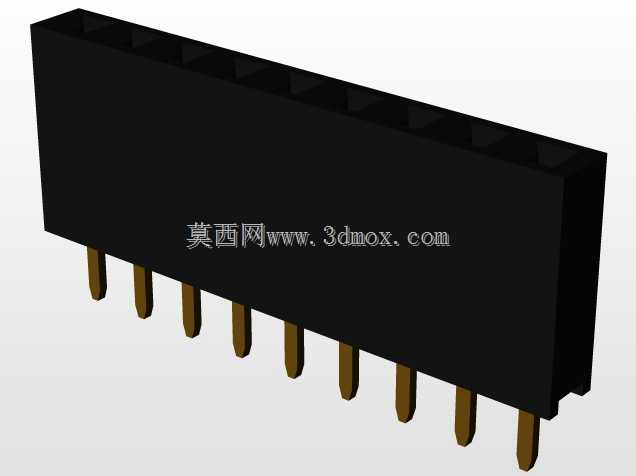

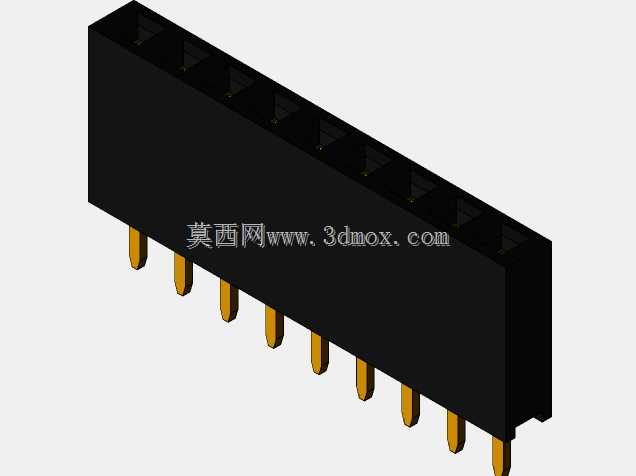

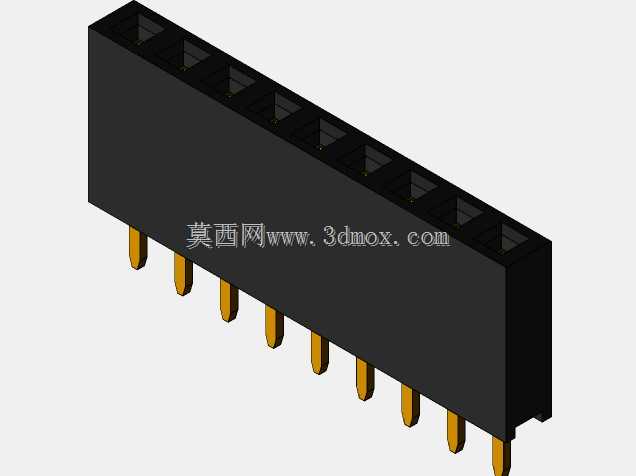

9Pin单排THT内螺纹母座排针连接器

这款单排9位通孔插装内螺纹母座连接器，是电子设备内部板间连接场景中十分常用的互联元件，日常在工控控制板卡、嵌入式开发板、小型消费电子主板的板对板信号传输、低压供电连接场景中都能见到它的身影，主要承担两块平行排布PCB板之间的可拆卸式信号通路连接作用，相比直接焊接的硬连接方式，这类排母搭配对应公针使用时，可实现板卡的快速拆装维护，也能抵消部分装配公差带来的安装应力，避免板卡焊接点受外力拉扯出现脱焊断裂问题。从设计维度来看，这款排母采用单排9Pin布局，2.54mm的标准节距是行业内通用的排针排母间距规格，能和同规格的直插公排针实现无偏差适配，整体外形长度控制在23.36mm，宽度2.54mm，本体高度8.5mm，安装时仅需在PCB对应位置钻出匹配引脚直径的通孔，将引脚穿过板面后进行波峰焊或者手工焊接即可完成固定，本体的黑色绝缘基座采用耐高温工程塑料注塑成型，可耐受常规波峰焊的260摄氏度短时高温，不会出现基座融化、引脚偏移的问题。基座内部的每个接触位都设置了内螺纹式的接触弹片结构，相比普通的平直弹片接触设计，内螺纹结构能让公针插入时和弹片的接触面积更大，接触电阻更低，同时多圈的接触咬合能提升连接的抗振动性能，在设备受到运输振动、运行震动时不会出现接触瞬断的问题，适合在工业现场存在一定振动的设备中使用。引脚部分采用黄铜基材表面镀锡处理，既保证了良好的导电性能，也提升了引脚的焊接润湿性，减少焊接虚焊的概率，引脚长度适配常规1.6mm板厚的PCB，焊接后背面引脚露出长度控制在合理范围，不会和板底其他元件发生干涉。在实际选型使用时，需要注意这款排母的安装边界，本体宽度仅2.54mm，在PCB布局时两侧预留0.5mm以上的装配间隙即可，8.5mm的本体高度需要注意和上方对插板卡的间距匹配，避免出现对插后板件间距过大或者顶到板上元件的问题，单排9位的引脚定义可根据实际电路需求自定义，既可以传输普通的IO信号，也能通过不超过额定电流的低压直流供电，额定电流下的接触压降控制在合理范围，不会出现引脚过热的问题。绝缘基座的侧边做了微小的定位凸台，在批量装配时可以和治具上的定位槽匹配，避免过炉时排母出现偏移歪斜，提升批量焊接的良品率。
