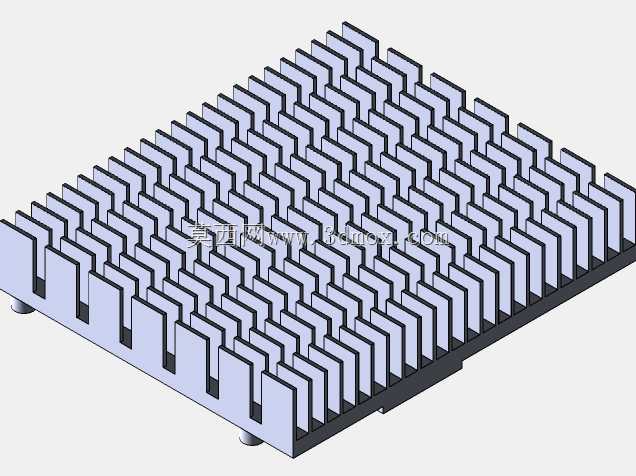

微型电脑交错齿式铝制散热结构

这款散热结构主要面向紧凑型微型电脑、嵌入式工控板这类安装空间局促的电子设备热管理场景，日常工作中需要持续带走主控芯片、供电模块工作时产生的焦耳热，避免芯片因结温过高触发降频、寿命折损甚至热击穿故障。从实际使用场景来看，这类散热件多适配无风扇被动散热方案，或是搭配低转速轴流风扇组成低噪音风冷系统，在迷你主机、工业控制终端、软路由设备中应用十分普遍。设计上采用交错排布的齿形结构，并非传统的平行直齿布局，相邻散热齿的错位设计可以在空气流经齿间通道时不断破坏边界层，降低热阻，提升单位体积的散热效率，相比同尺寸直齿散热片，在相同风速下换热能力有明显提升，同时交错齿的结构也能提升散热片整体的结构刚度，减少加工、运输过程中齿片变形的概率。底座部分采用平整铣面设计，安装时可以和芯片表面充分贴合，减少接触热阻，底部预留的定位柱对应PCB板上的安装孔位，安装时不需要额外调整对位，直接卡入孔位后配合卡扣或是导热胶即可完成固定，安装边界适配常见的17x17厘米规格ITX主板的CPU安装位，整体厚度控制在较低范围，不会和机箱内的内存、硬盘安装位产生干涉。齿片的高度、齿间距经过匹配计算，在被动散热工况下可以依靠冷热空气密度差形成自然对流通道，不会因为齿间距过小导致空气流动阻力过大，也不会因为齿间距过大浪费散热面积。底座和齿片采用一体成型工艺，不存在接合面热阻，导热路径更顺畅，材质选用导热性能优异的铝合金，兼顾重量和导热需求，整体重量较轻，安装后不会对PCB板产生过大的应力，避免长期使用后PCB板变形。从建模细节来看，每一片散热齿的倒角、根部的过渡圆角都做了还原，既符合实际机加工的工艺要求，避免应力集中，也能准确反映实际产品的结构特征，方便结构工程师在做整机布局时做干涉检查、热仿真前置验证，也能为同类散热产品的改型设计提供结构参考。
