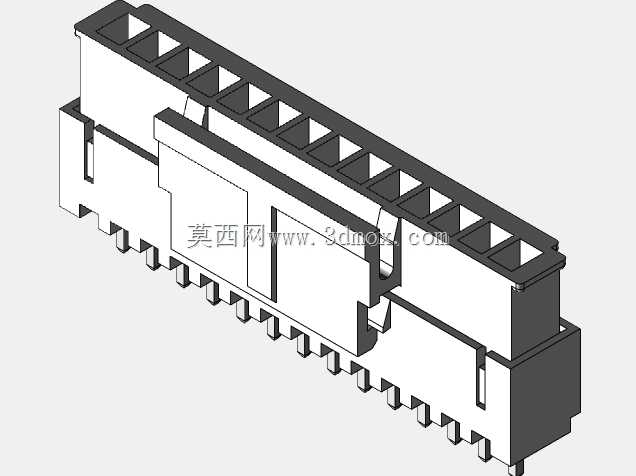

14针SMH-SMW250连接器组件结构

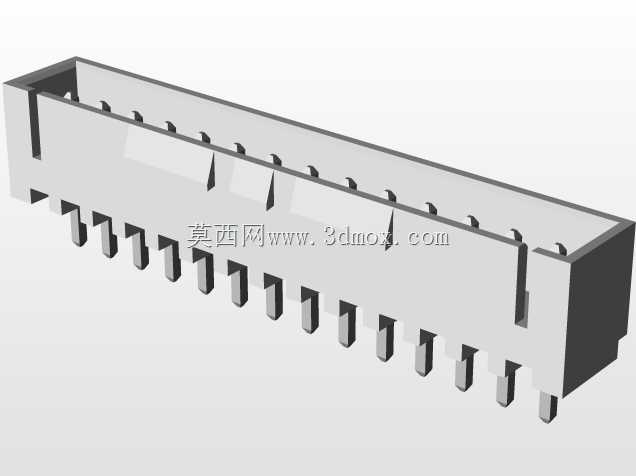

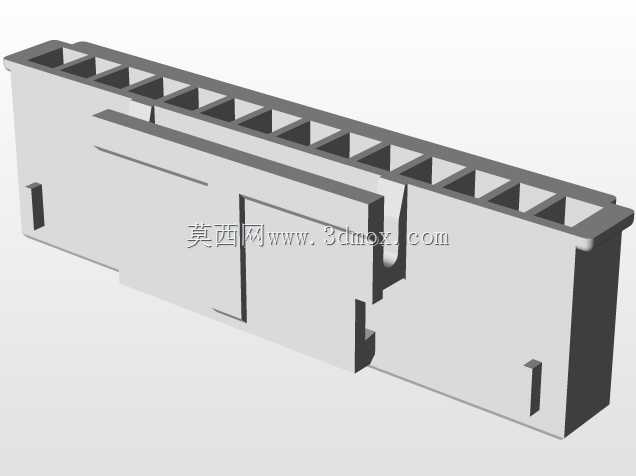

这款14针位的板对线连接器组件，在工业控制板卡、小型伺服驱动模块、嵌入式工控设备的内部布线场景中应用十分广泛，主要承担PCB板与外部线束之间的信号、小功率电源传输功能，能在设备频繁拆装维护的场景下保持稳定的接插可靠性，避免直焊线束带来的维护拆换困难问题。从结构设计来看，公母端采用防呆式壳体结构，壳体侧面设置的导向卡扣能在接插时自动对位，避免针脚错插导致的电路短路问题，接插到位后卡扣会自动锁合，在设备存在小幅振动的工况下也不会出现松脱退针的情况，针脚采用等间距2.5mm排布，符合通用接插件的间距规范，能适配市面上多数同规格的压接端子，降低物料选型的适配成本。安装边界方面，公端采用直插式焊板设计，焊针长度适配1.6mm厚度的常规PCB板，过波峰焊时不会出现针脚歪斜、焊锡上溢的问题，母端壳体尾部设置有线束导向槽，压接好端子的线束插入后，可通过尾部的扎带固定位将线束与壳体绑定，避免线束受拉扯时端子从壳体内脱出。设计过程中针对壳体的壁厚做了反复校核，接插导向面做了0.3mm的倒角处理，既保证壳体在接插过程中不会因为受力出现开裂，也能让现场装配人员无需刻意对位就能快速完成接插操作，壳体上的防脱卡扣采用悬臂梁式结构，卡扣的形变行程控制在1.2mm，反复插拔500次后卡扣的形变量仍在弹性范围内，不会出现断裂、锁合失效的问题。针脚的接触部位采用弹性接触结构，公针插入母端端子后，接触片的抱紧力控制在1.2N-1.8N每针，既保证接触电阻足够小，不会因为大电流通过出现发热问题，也不会因为插拔力过大导致装配困难。在实际设备布线应用中，这类连接器可以将设备内部的离散线束整合为模块化接插组件，整机组装时可以先分别完成板卡焊接、线束压接的工序，最后统一完成接插装配，大幅提升整机组装的生产效率，后续设备售后维护时，也可以直接断开连接器更换故障板卡，无需逐根拆焊线束，缩短现场维护的停机时间。壳体采用的绝缘材质可耐受常规工业场景下的-20℃到85℃工作温度，针脚表面的镀锡层能抵御常规工业环境下的氧化问题，长期使用也不会出现接触不良的情况。
