0603封装贴片电阻芯片三维结构设计

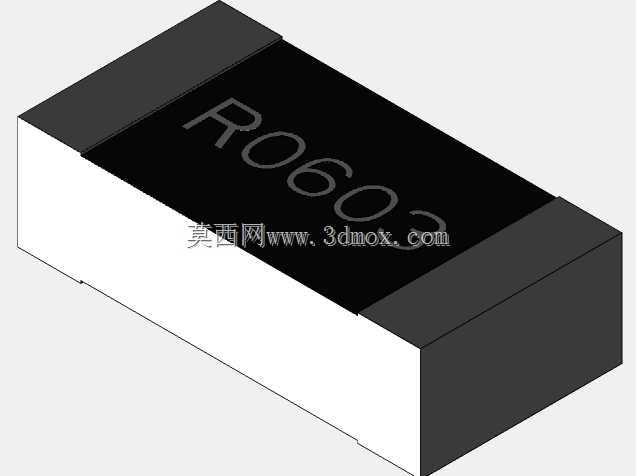

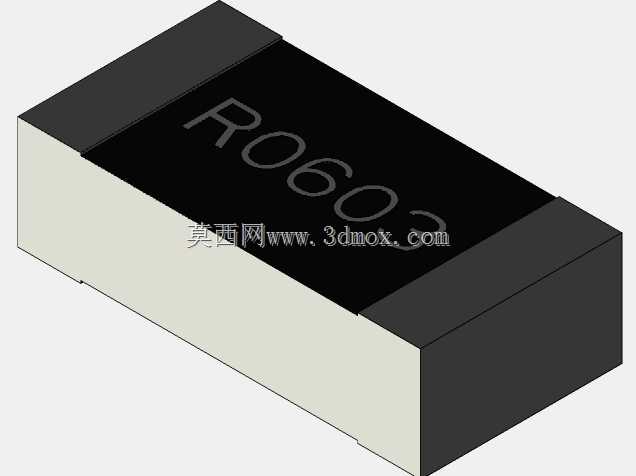

在消费电子、工业控制板卡、汽车电子模块的PCB布局设计环节，0603封装的贴片电阻是应用频次极高的无源器件，这类元件的三维建模精度直接影响后续PCB装配干涉检查、SMT贴装路径仿真的可靠性。不同于直插元件的引脚式安装，这款贴片电阻采用无引脚矩形片式结构，本体长度1.6mm、宽度0.8mm、高度0.45mm，完全符合0603公制封装的尺寸公差要求，建模时严格还原了两端端电极的覆盖范围与厚度，端电极区域为可焊性金属镀层，中间黑色本体为电阻基体与保护层，表面丝印清晰标注阻值标识，完全匹配实物的外观特征。

从设计思路来看，建模过程优先保证安装边界的准确性，因为在高密度PCB设计中，元件与周边走线、相邻器件的安全间距通常控制在0.15mm以内，若模型尺寸存在偏差，极易导致仿真阶段误判干涉，或是实际贴装时出现元件偏移、连锡等问题。模型的两端电极平面严格共面，平面度误差控制在微米级，完全贴合SMT贴装时的焊盘接触要求，能够直接导入PCB设计软件进行装配校验，也可用于SMT生产线的贴装吸嘴选型仿真，验证吸嘴吸附面与元件顶面的匹配度。

实际应用场景中，这类贴片电阻多用于电路中的限流、分压、阻抗匹配环节，在电源管理模块、信号调理电路、高频通信电路中都有大量使用，其紧凑的尺寸能够有效节省PCB板上空间，适配高密度组装的设计需求。建模时没有做多余的结构简化，完整还原了元件的倒角细节与本体与端电极的衔接结构，避免在做热仿真时因模型结构偏差导致散热路径计算错误，毕竟小尺寸贴片电阻的功率承载能力与自身散热面积、焊接后的热传导路径直接相关，精准的三维模型能够帮助工程师在设计阶段更准确地评估元件的工作温升，提前规避功率过载导致的电阻失效风险。

不同于大尺寸功率电阻的带散热片结构，这款小型贴片电阻的本体为长方体规整结构，无额外凸起部件，在做整机结构的内部空间排布时，能够直接作为标准封装元件调用，不需要额外预留异形结构的避让空间，对于自动化SMT产线来说，规整的外形也能提升贴装时的吸嘴拾取成功率，减少抛料率。模型的尺寸链完全遵循电子工业标准的封装规范，所有棱边的微小倒角都按照实际生产工艺还原，既保证了视觉上与实物的一致性，也不会因为过度精细的冗余结构增加模型文件的体量，适配不同工程场景下的调用需求，不管是做产品的外观渲染展示，还是做装配工艺仿真、结构干涉检查都能满足精度要求。
