双摇杆式球头操纵控制装置

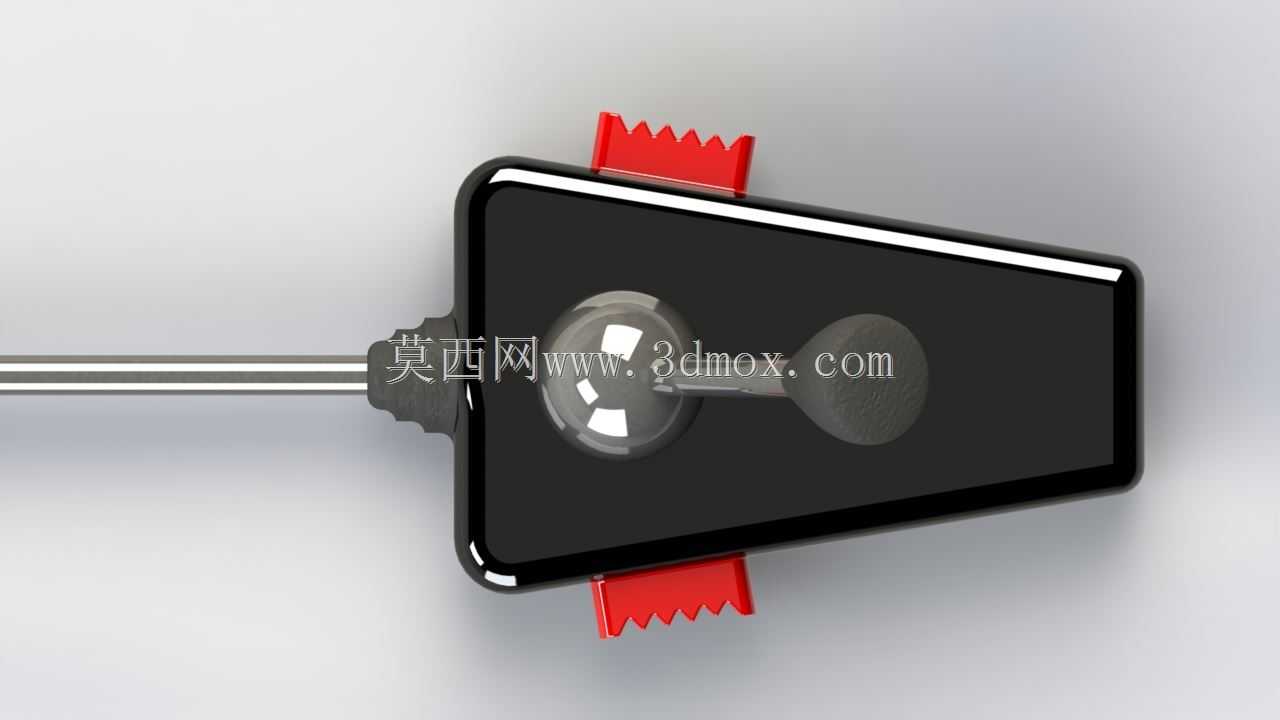

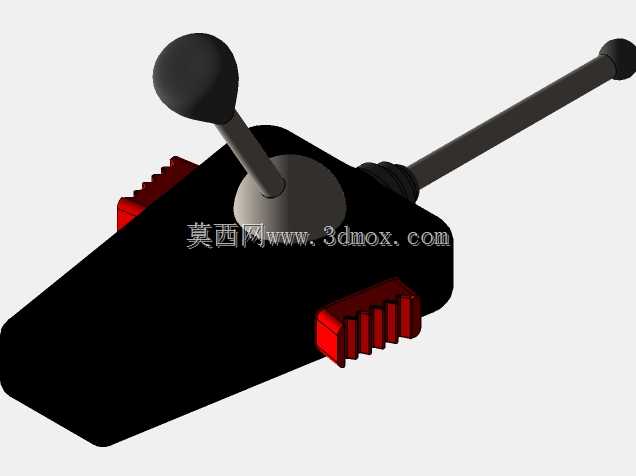

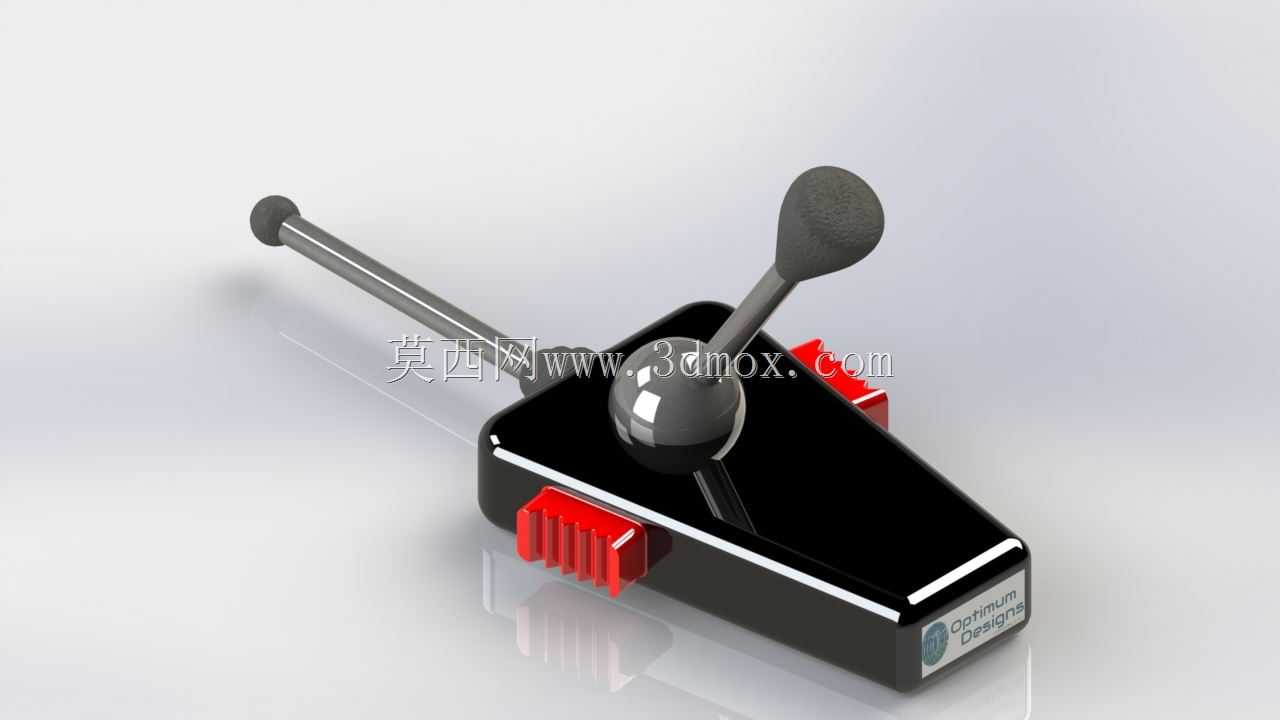

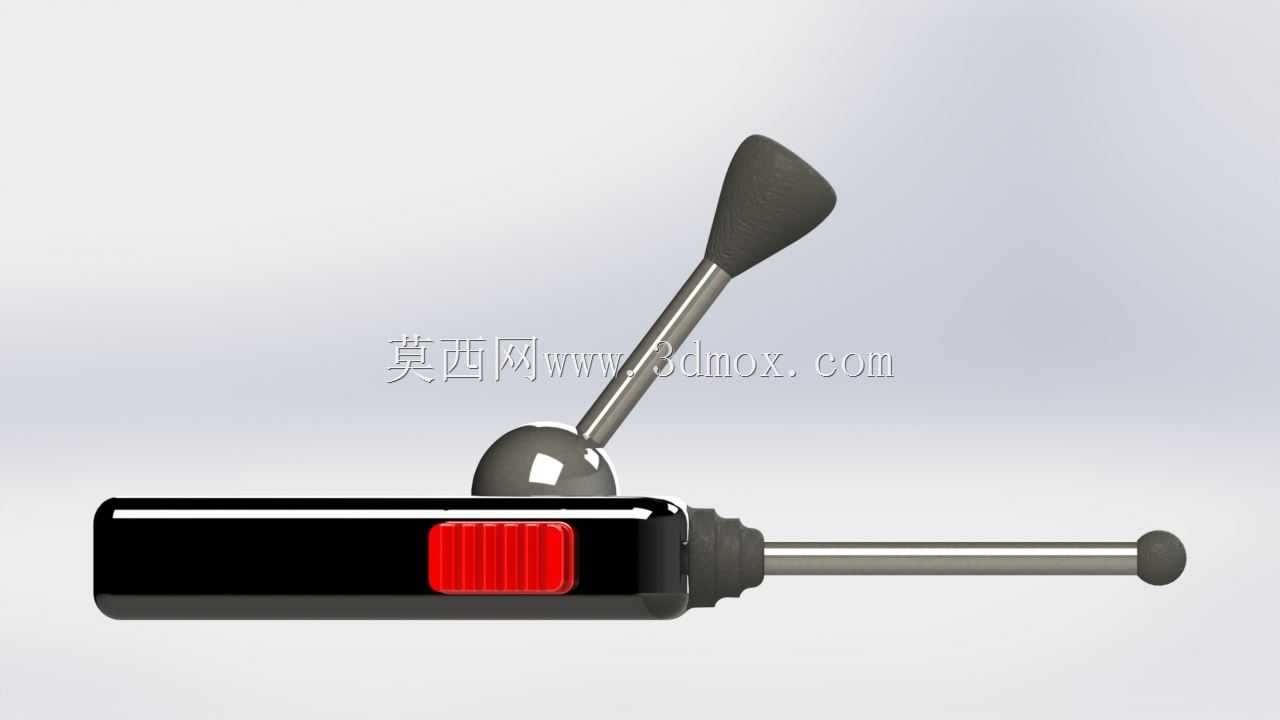

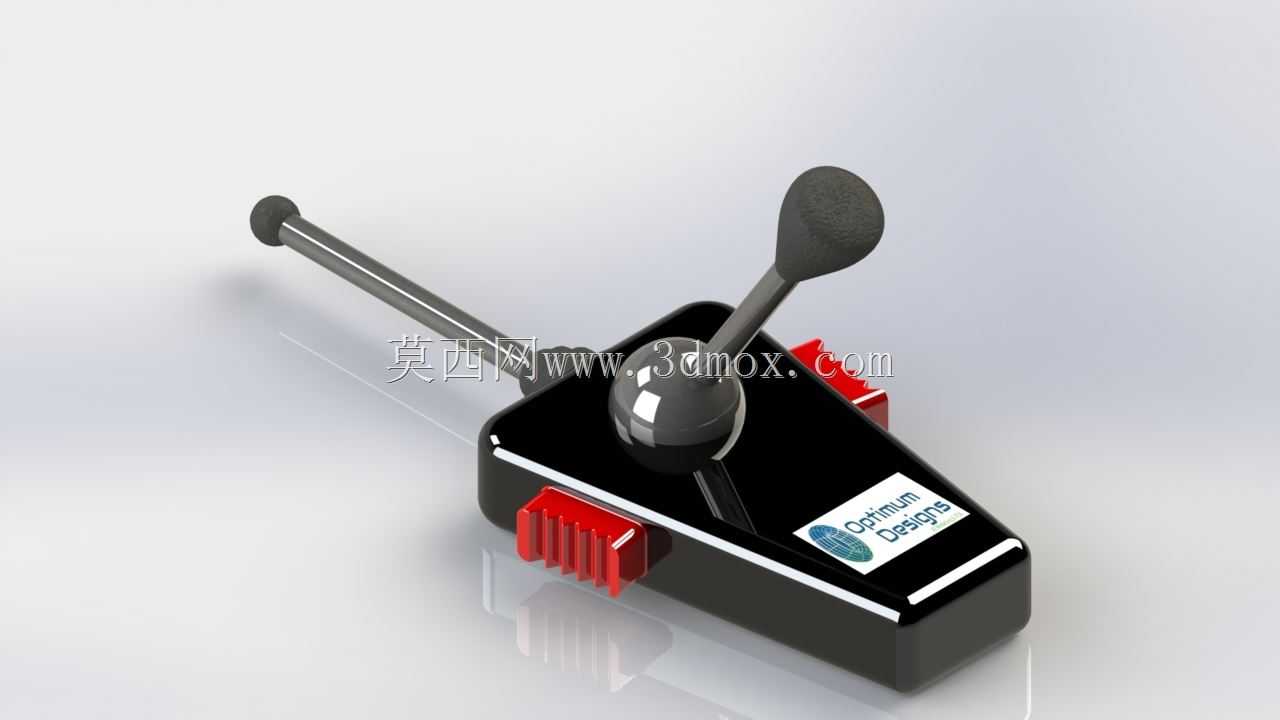

这类球头操纵杆多应用在小型遥控设备、工业控制台、特种作业小车的操作端，是操作人员向设备传递动作指令的直接交互部件，日常在小型工程机械遥控端、教学实验台操控位、非标设备手动操作模块上都能见到这类结构的身影。从结构设计来看，这款操纵装置采用双摇杆布局，长直杆搭配球头握柄的设计，充分考虑了人手握持的施力习惯，球头曲面贴合掌心弧度，长时间操作不易产生握持疲劳，杆身做了等径圆柱处理，摆动过程中不会与安装面板产生卡滞。底座部分采用方正的盒式结构，侧边设置的红色拨块为附加功能触发键，可实现模式切换、急停触发这类辅助操作，拨块表面做了竖向防滑齿纹，戴劳保手套操作时也能精准拨动，不会出现滑脱问题。设计过程中，球头与杆身的连接采用了球铰固定结构，可实现多方向的摆动角度输出，内部预留的电位器安装位，能将摇杆的摆动角度转化为对应电信号传递给设备控制系统，实现行进方向、动作幅度的精准控制。安装边界上，底座采用下沉式安装设计，安装面板仅需开出对应尺寸的矩形开孔即可完成固定，底座下方预留的接线空间可容纳信号线缆与接插件，不会与设备内部的其他结构产生干涉，整体安装高度适配多数控制台的面板厚度，无需额外做加高或下沉处理。从功能特性来说，双摇杆的布局可分别对应不同的动作控制维度，比如单杆控制前后行进、另一杆控制作业端动作，操作逻辑清晰，新手也能快速上手，球头表面做了哑光磨砂处理，避免手汗导致的握持打滑，底座外壳做了圆角过渡处理，没有尖锐棱角，操作过程中不会刮蹭操作人员手部。这类操纵结构在设计时，还充分考虑了日常使用的磨损问题，摇杆与底座的铰接位置预留了润滑脂加注空间，长期使用后可通过预留注油孔补充润滑，降低摆动阻尼，延长部件使用寿命，外露的结构件均做了防锈处理，适配车间、户外等多场景的使用环境，不会因为潮湿、粉尘等问题出现操作卡滞。
