高速传动轴扭转校核结构设计

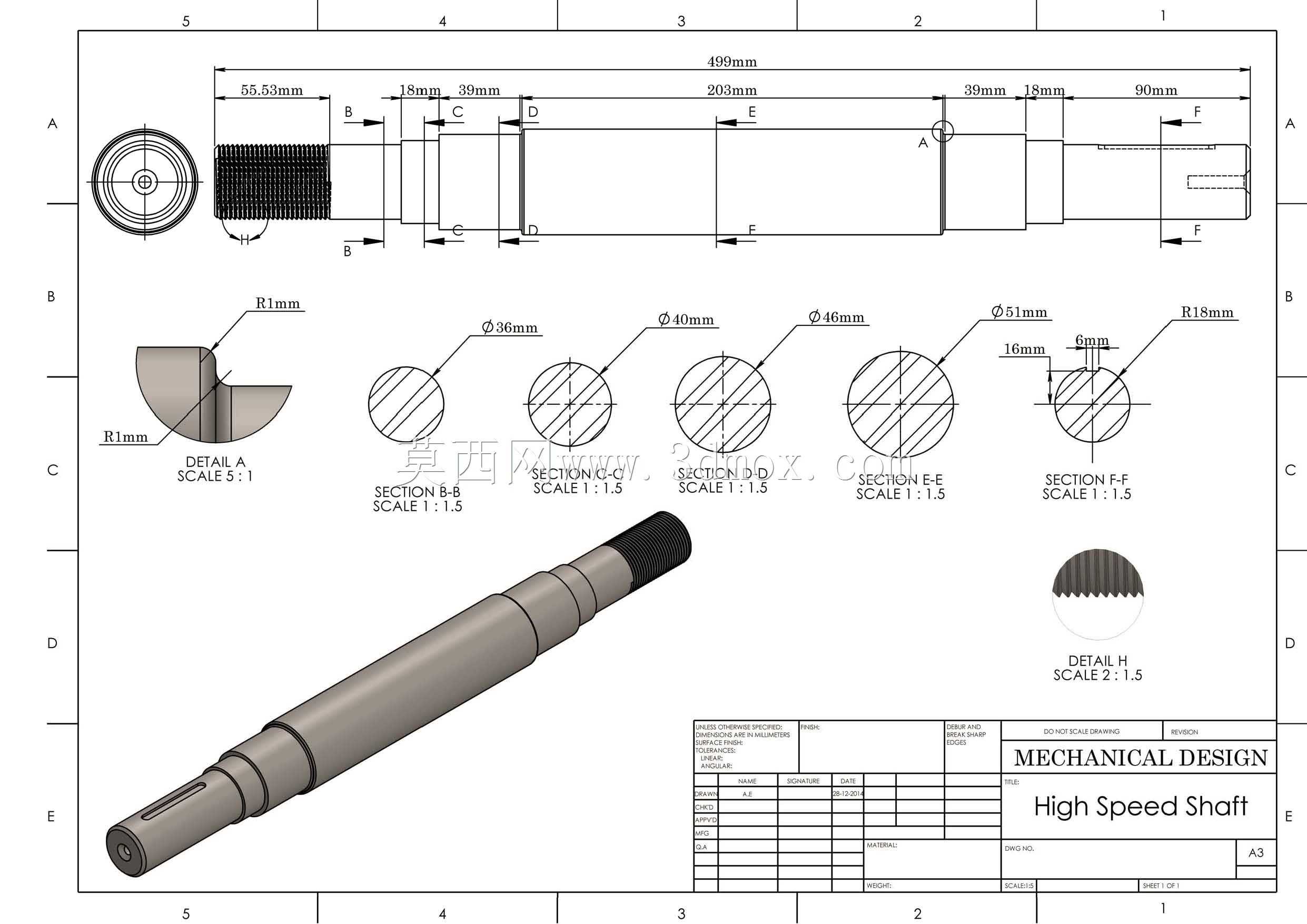

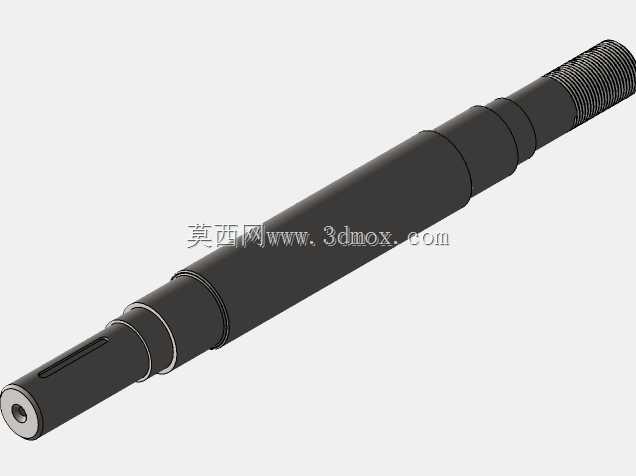

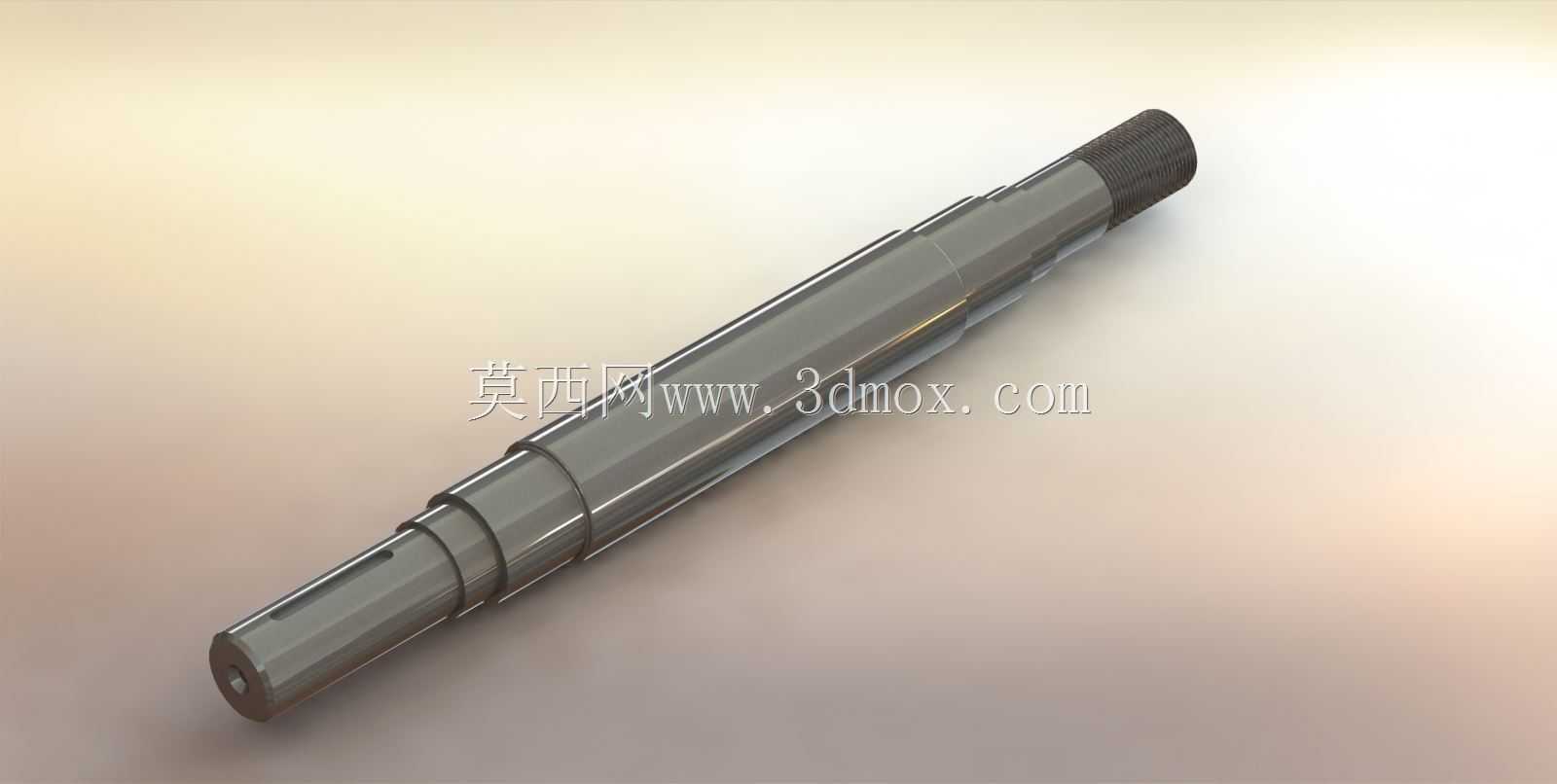

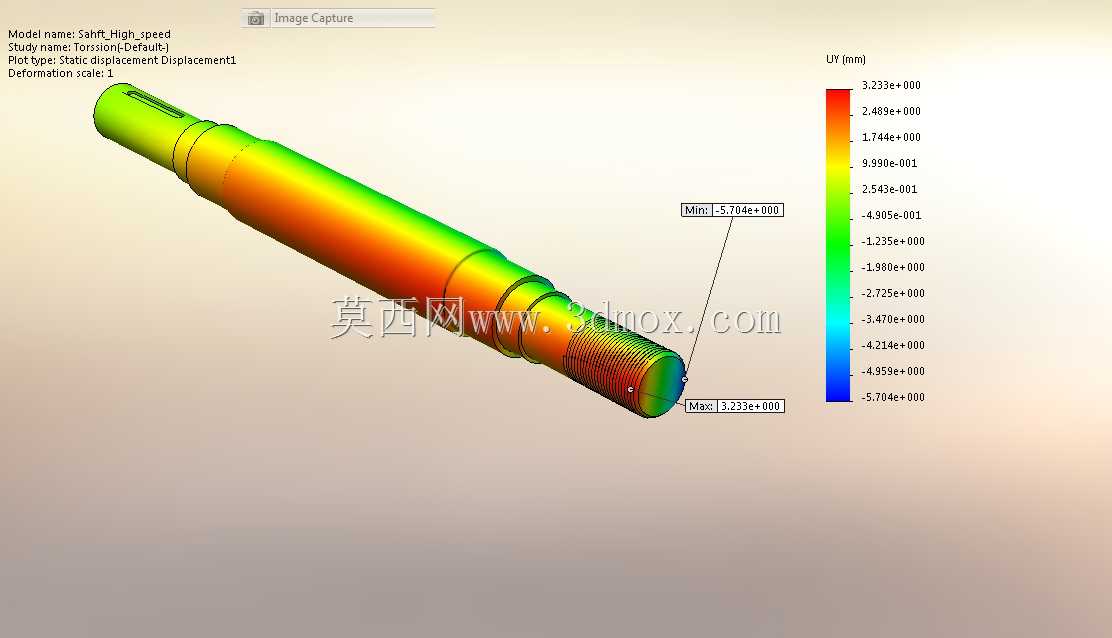

这类高速轴多应用在精密传动链的核心位置，常见于高速纺机、精密机床主轴单元、小型涡轮传动组等需要稳定传递扭矩的场景，实际运行中需要同时兼顾扭转刚度与临界转速约束，避免运行过程中出现共振或者扭转变形超差导致的传动精度失效。从结构设计逻辑来看，轴体采用阶梯轴构型，不同轴段的直径差是为了匹配不同安装位的零件定位需求：最细的端段通常用来安装传动轮或者联轴器，相邻的轴肩作为轴承内圈的定位面，中间段的环槽用于安装轴用挡圈实现轴向限位，带滚花的端部则是为了方便装配时的夹持或者锁紧螺母的防松配合。设计过程中首先要明确安装边界：两端轴承位的同轴度需要控制在0.02mm以内，轴段的长度公差要匹配箱体内部的安装间距，避免装配后出现轴承预紧力过大或者轴向窜动超标的问题。扭转角度的校核是这类轴设计的核心环节，给定10kN的扭转力工况下，需要通过轴径的合理分配控制单位长度扭转角不超过许用值，对于高速运转的场景还要核算临界转速，确保工作转速避开临界转速区间的30%以上，防止运行中出现共振引发的轴体疲劳断裂。轴体的表面粗糙度也有明确区分：轴承配合面需要达到Ra1.6的精度要求，安装传动件的轴段达到Ra3.2即可，非配合面可以放宽到Ra6.3以降低加工成本。轴端的中心孔是加工过程中的工艺基准，所有外圆磨削都要以两端中心孔作为定位基准，保证各轴段的同轴度误差在允许范围内。这类轴的选材通常采用40Cr调质处理，硬度控制在220-250HBW，既保证足够的强度和韧性，也能满足后续磨削加工的工艺要求，对于转速更高的场景还会对轴颈部位做高频淬火处理，提升表面耐磨性延长使用寿命。实际装配时需要注意轴肩的过渡圆角，避免应力集中引发的疲劳失效，圆角半径通常要小于相配零件的倒角尺寸，保证零件能靠紧定位面不会出现装配间隙。
