卧式储液分配带支架油箱歧管结构

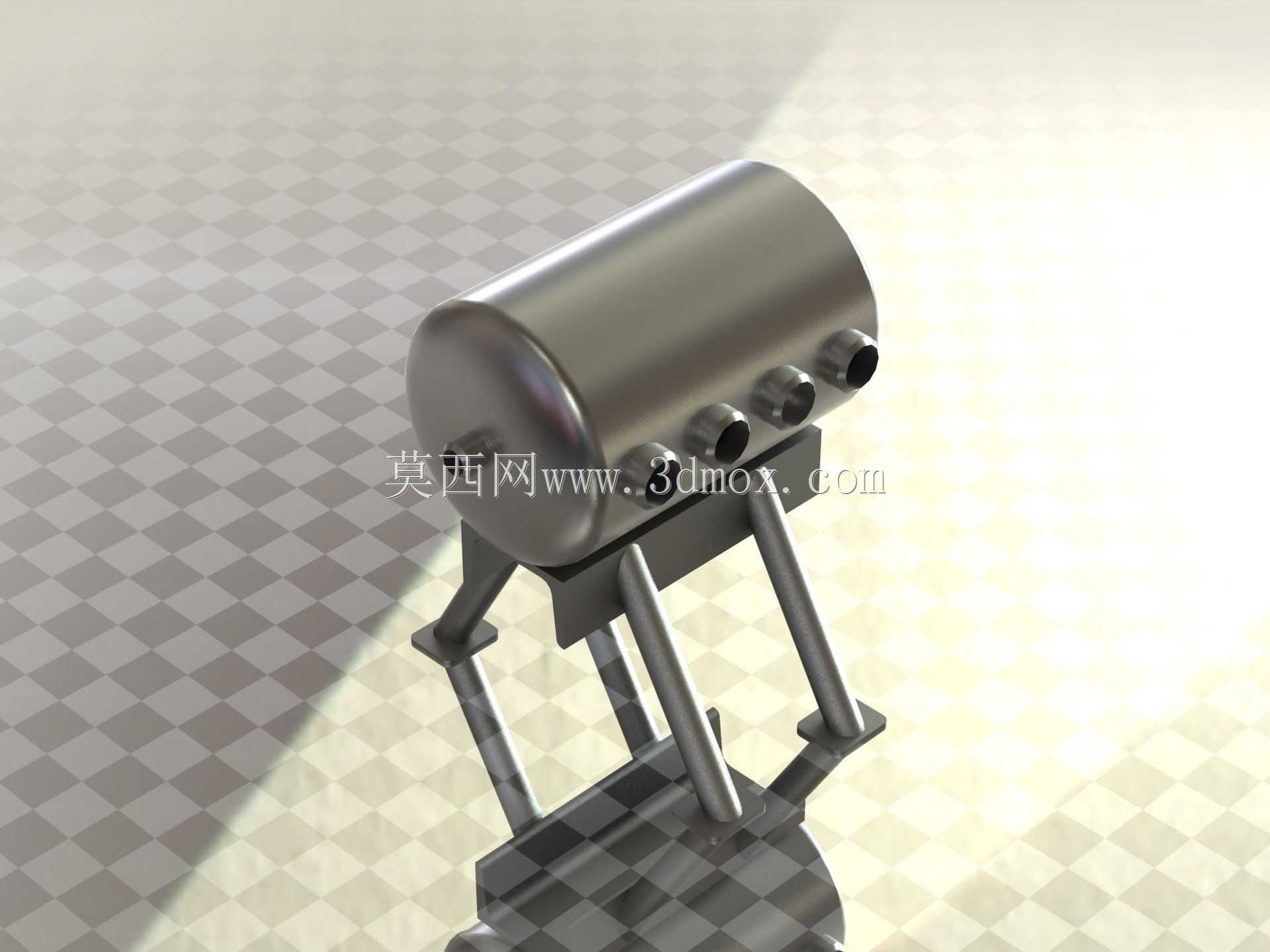

　　在中小型流体输送、车间暂存供油以及移动式作业设备的供油单元设计中，这类带多接口的卧式储液歧管是兼顾储油与分流功能的常用结构。不同于单一功能的储油罐体，该结构将储液腔与分配管路接口集成在同一筒体上，省去了额外在罐体上开孔焊接外接分配管组的工序，能有效减少外接管路带来的泄漏点，降低现场装配的焊缝处理工作量。从结构设计逻辑来看，筒体采用卧式圆柱形态，相比立式罐体，同容积下的重心高度更低，搭配底部的三角支撑腿结构，支撑腿下端带平整安装固定板，可通过螺栓直接固定在设备机架或者安装基础上，安装时需预留筒体两侧的操作空间，尤其是接口所在的筒体侧面，要留出管路连接、后期阀门拆装的操作余量，支撑腿的跨距经过匹配设计，可避免满液状态下出现侧翻风险，

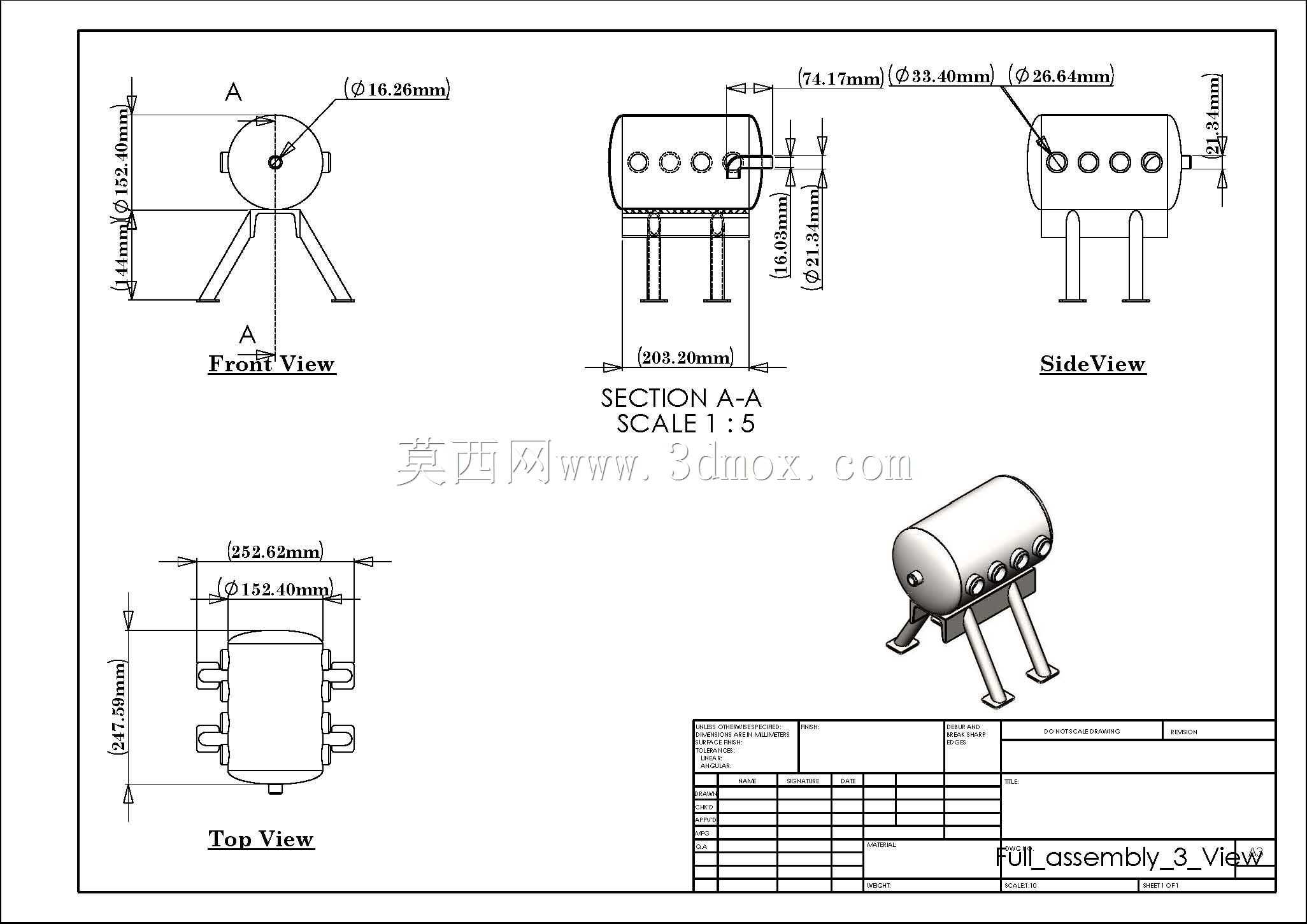

　　安装面的平面度要求控制在合理范围，防止支撑腿受力不均导致焊缝开裂。筒体上的四个接口沿筒体轴向排布，接口的通径根据常规分流需求做了梯度匹配，可分别对接不同流量需求的供油支管，接口采用标准外伸短管结构，方便后期对接法兰或者快装接头，筒体两端采用标准椭圆封头焊接，承压能力优于平盖结构，可满足常压或者低压储液的使用需求，适合长时间储存液压油、润滑油以及其他无强腐蚀性的工业液体，储存过程中液体在筒体内静置沉淀杂质，再通过各个接口分配到不同的用油点位。设计过程中需要重点考量筒体壁厚与支撑位置的匹配，满液状态下的筒体挠度要控制在允许范围内，避免长期使用出现筒体变形导致接口错位，支撑腿与筒体的连接位置做了局部加强，分散支撑点的集中应力，

　　接口的位置高度经过测算，可保证筒体内残留液量控制在较低水平，减少废液残留。这类结构常应用在小型液压站的储油供油单元、车间集中润滑系统的储液分配节点、农用作业机械的燃油分配单元等场景，相比分体式的储油罐加外接分流管排的结构，集成式的设计整体占用空间更小，管路布局更简洁，后期维护时排查泄漏点也更方便，建模过程中对焊缝位置做了简化处理，实际生产时可根据焊接工艺要求调整坡口尺寸，支撑腿的安装孔位可根据实际安装机架的孔位做适配调整，接口的通径、数量也可根据具体的分流路数需求做变更，筒体的长度、直径可根据所需储液容积做参数化调整，适配不同的使用场景。
