带悬架轴高速赛车承载车架结构设计

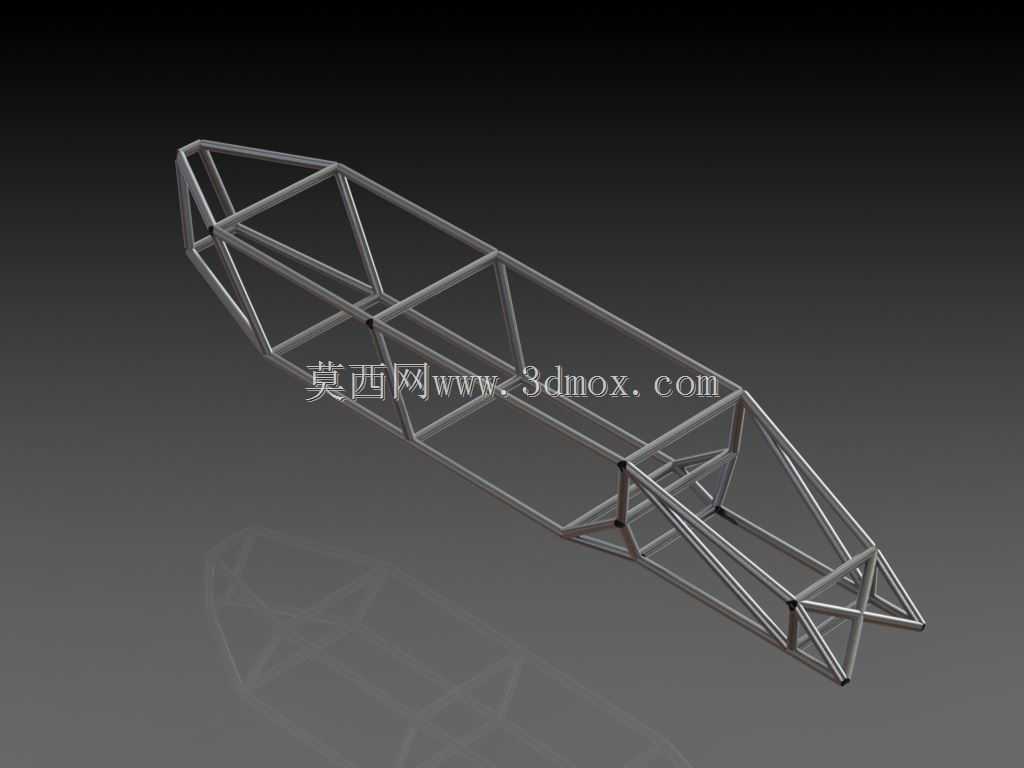

在场地竞速类车辆的开发流程中，车架作为整台车的核心承载基体，所有动力总成、行走机构、车身覆盖件、安全防护结构都需要依托车架完成安装定位，其结构合理性直接决定车辆的动态响应表现、碰撞安全冗余以及极限工况下的操控稳定性。这款高速汽车框架在设计初期就围绕带悬架轴的安装需求展开，摒弃了传统民用车架的冗余弯折结构，采用空间管阵式桁架布局，通过不同管径的合金管材拼接形成连续的力传导路径，在保证整体抗扭刚度的前提下尽可能削减非必要的结构重量，适配高速竞速场景下的轻量化需求。

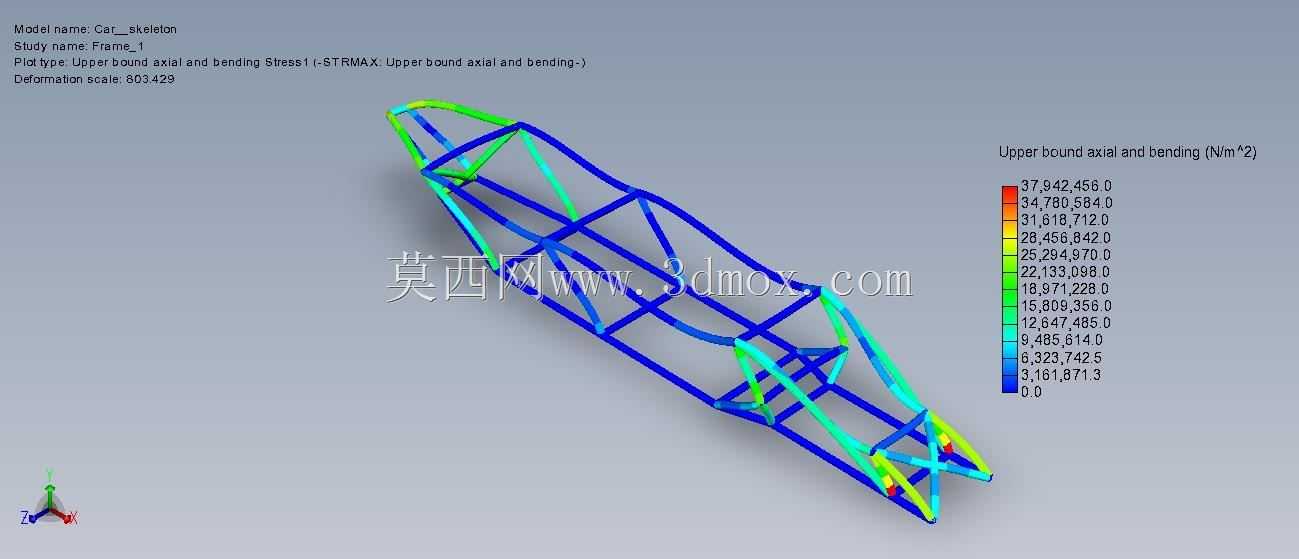

从结构功能来看，该车架预留了前后双叉臂悬架的全部安装硬点，每个安装位的管材交汇角度都经过受力校核，确保制动、加速、过弯时产生的多维度载荷能够顺着管材快速分散到整个骨架，避免局部应力集中导致的结构失效。设计过程中同步完成了轴力与弯曲载荷的耦合分析，通过有限元仿真模拟极限过弯、高速颠簸、紧急制动等多工况下的应力分布，对应力集中区域的管材壁厚、交汇节点做了针对性加强，对低应力区域的管材做了减薄、挖空处理，实现刚度与重量的最优平衡。

在安装边界的设定上，车架前部预留了动力总成、转向机构、冷却系统的安装空间，安装孔位的同轴度、平面度公差都按照赛车级装配要求设定，避免后续装配出现干涉；中部座舱区域按照人体工程学要求划定了驾驶位、安全座椅、安全带固定点的位置，管材排布避开了驾乘人员的活动空间，同时预留了防滚结构的安装接口；后部结构匹配传动系统、后悬架、散热组件的安装尺寸，后轴安装位的同轴度公差严格控制在装配允许范围内，保证传动系统运转的平顺性。

实际工程应用中，这类桁架式高速车架多用于大学生方程式赛车、场地改装竞速车的开发，结构设计阶段就需要同步考虑悬架运动学特性、整车质心位置、载荷转移路径的匹配，每一段管材的走向、壁厚、连接方式都需要结合受力结果调整，不存在多余的结构设计。相比量产车的冲压焊接车架，这种管阵式车架的修改灵活性更高，设计人员可以根据仿真结果、实车测试数据快速调整局部结构，不需要重新开模制作冲压件，能够大幅缩短竞速车辆的开发迭代周期，同时在同等重量下能够获得更高的抗扭刚度，满足高速行驶下的结构强度要求。
