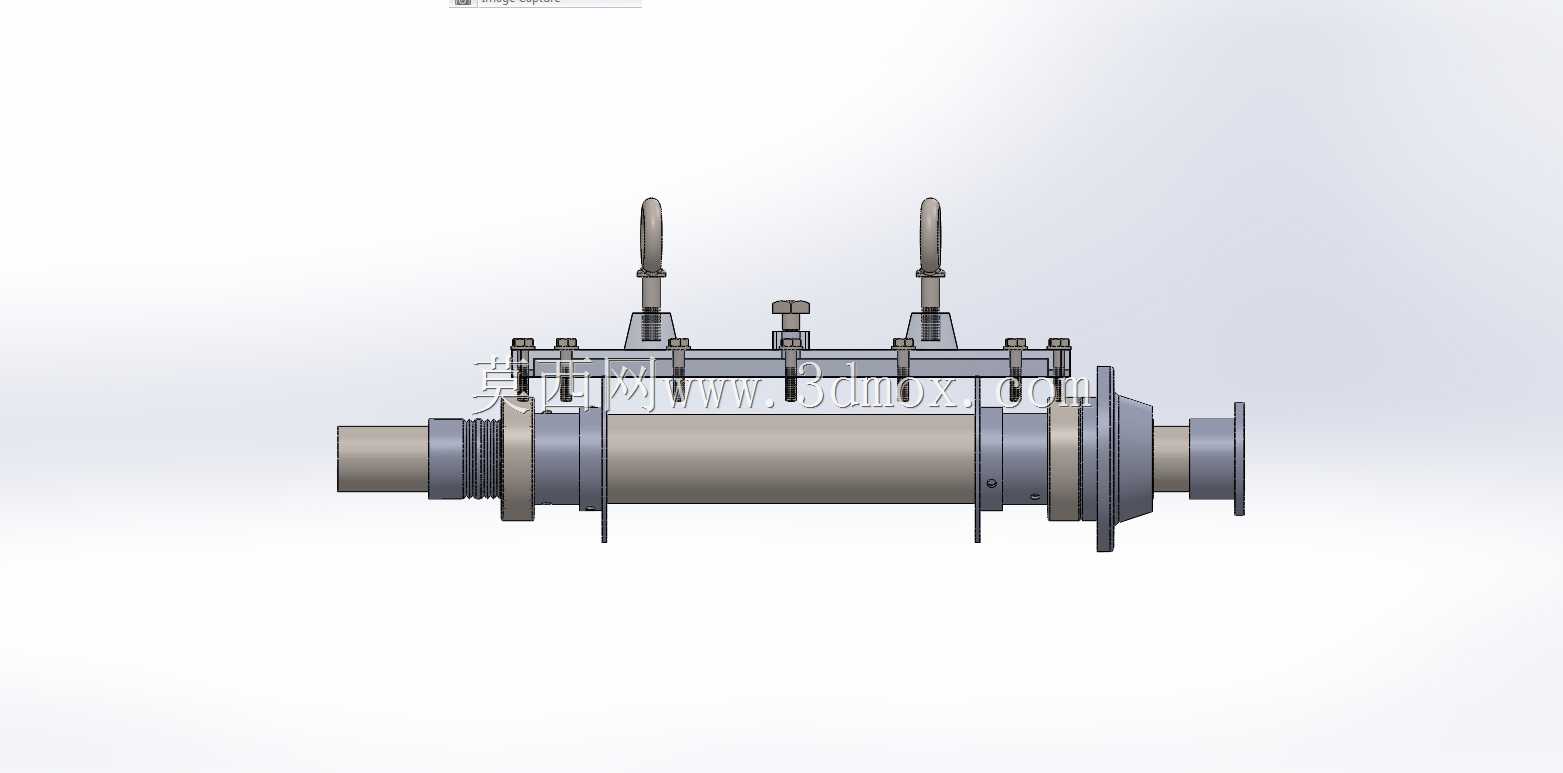

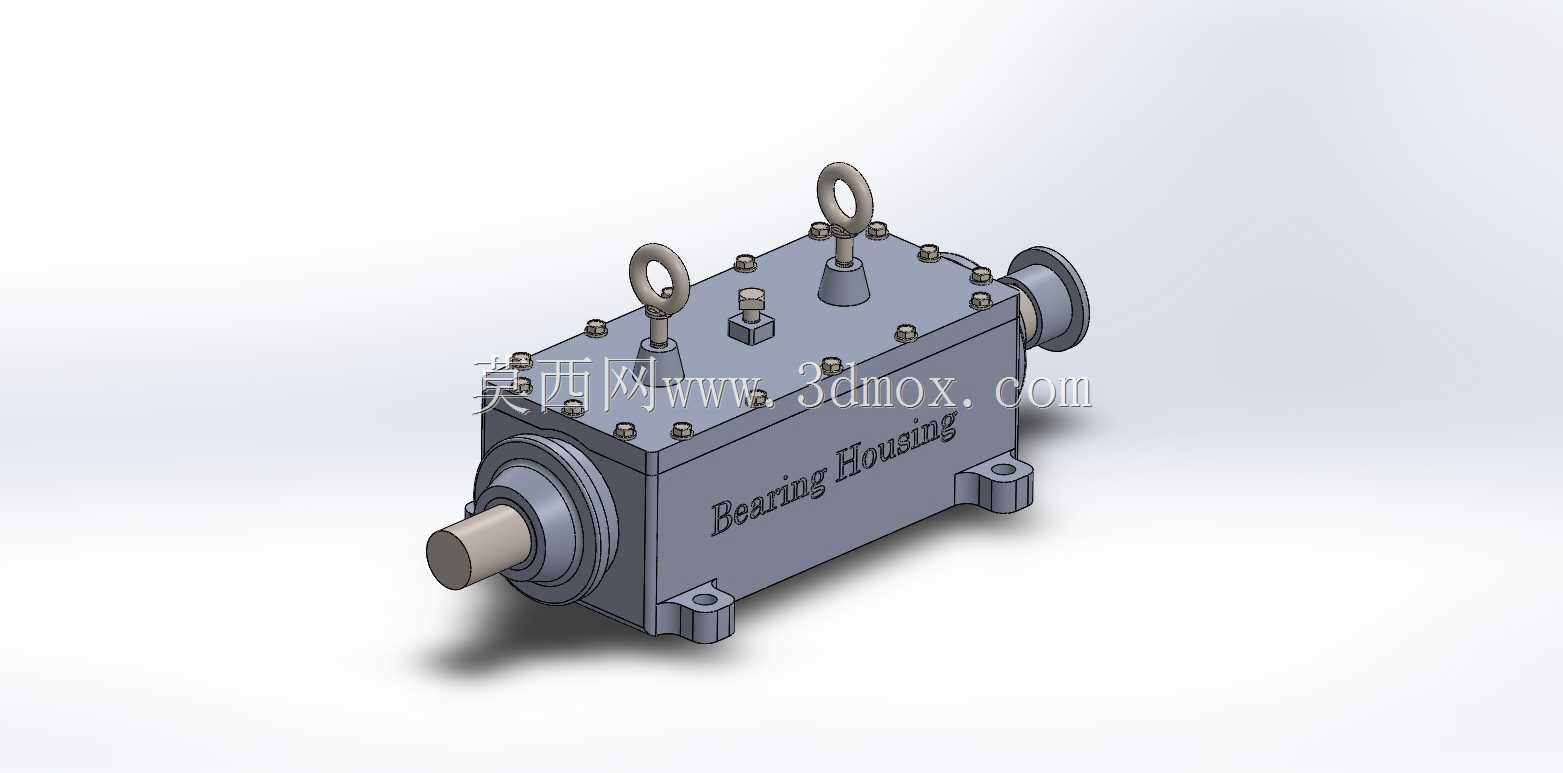

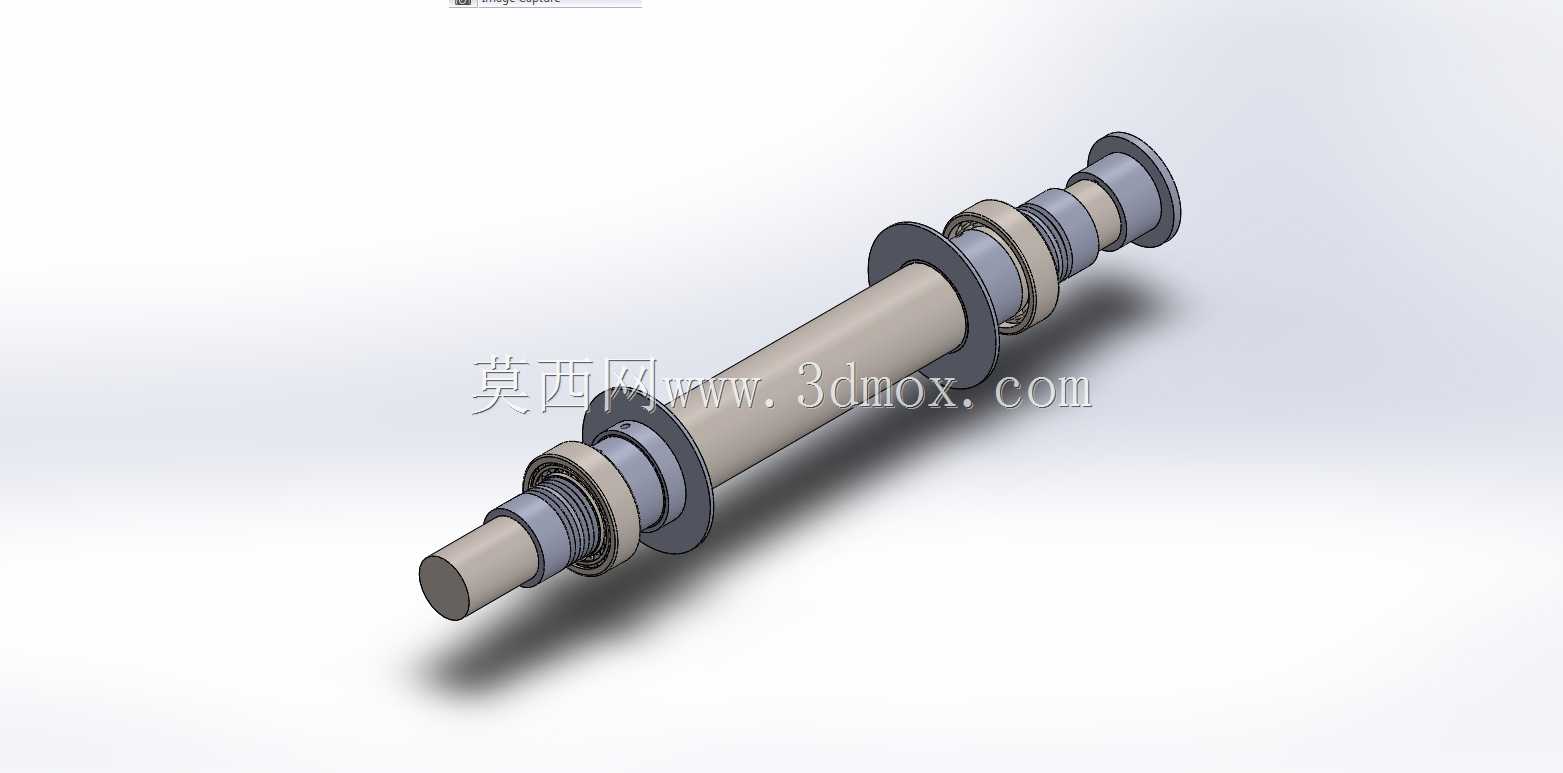

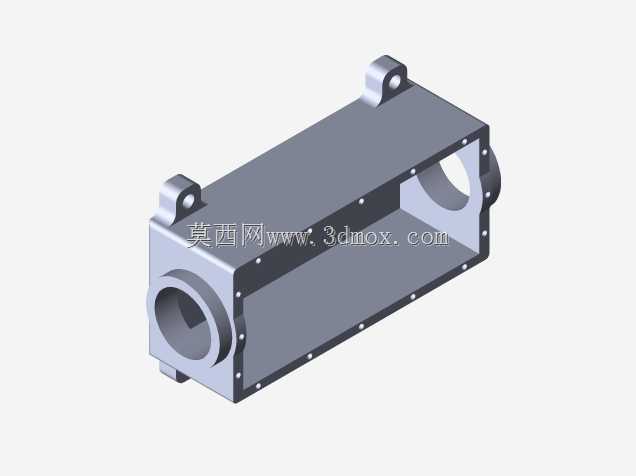

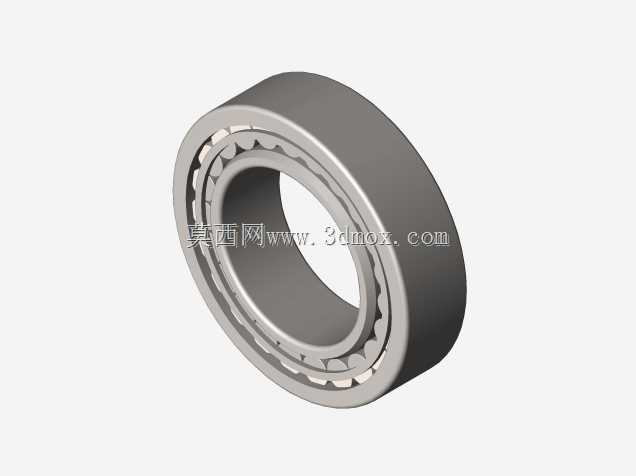

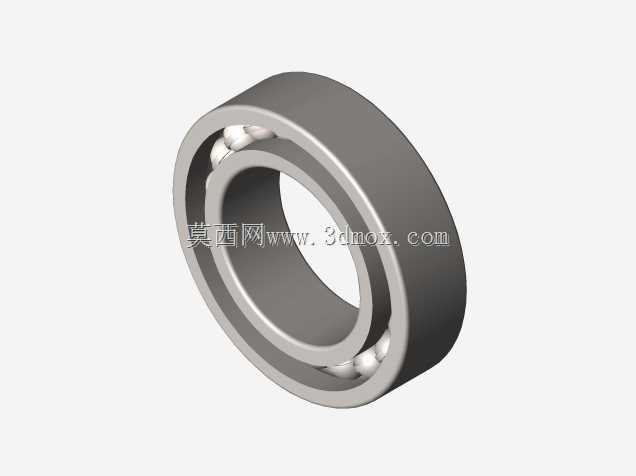

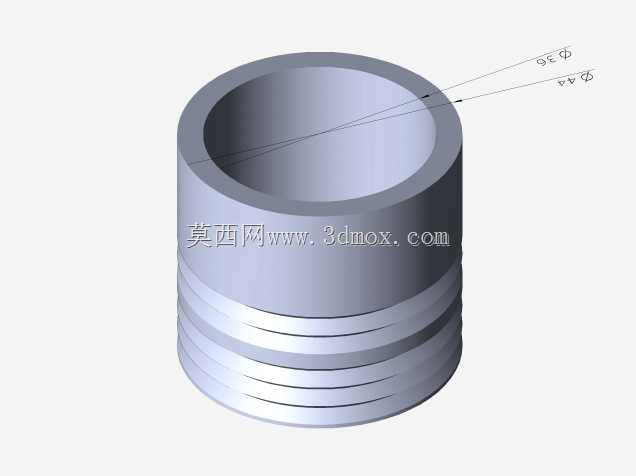

这款轴承箱体结构主要应用于工厂重载传动场景,作为旋转轴系的核心支撑部件,承担着固定轴承外圈、承受轴系径向与轴向复合载荷、隔绝外界粉尘切削液侵入轴承滚道的核心作用,常见于冶金产线辊道传动、矿山输送设备驱动端、机床主轴箱配套支撑等工况,能在多粉尘、有润滑液飞溅的复杂车间环境下长期稳定工作。从结构设计逻辑来看,箱体采用整体式铸钢基体加工思路,主体为矩形密封腔体,两侧伸出的轴孔位置设计了阶梯式密封槽,可适配骨架油封、迷宫密封两种密封形式,满足不同转速、不同污染等级场景的密封需求;箱体顶部设置两个对称吊环安装位,单吊环额定载荷覆盖整箱重量的1.5倍以上,方便车间内整箱吊装转运与设备检修时的拆装移位,顶部预留的注油孔位可直接对接润滑管路,实现轴承运行过程中的定期补脂,无需拆解箱体即可完成维护操作。安装边界方面,箱体底部设计了四个带安装孔的支脚,支脚与箱体主体之间设置了加强筋结构,可抵消轴系运转时产生的振动载荷,安装孔的孔距公差控制在±0.1mm范围内,可直接适配常规工业传动底座的安装螺孔位置,无需额外现场配钻;两侧轴孔的同轴度公差严格控制在IT7级,保证装入轴承后轴系运转无卡滞、无偏磨,有效延长轴承的实际使用寿命。在受力结构优化上,箱体侧壁对应轴承安装位的位置做了局部加厚处理,可将轴系传递的径向载荷均匀分散到整个箱体基体上,避免局部应力集中导致的箱体开裂问题,腔体内部预留了足够的储脂空间,可存储足量润滑脂,延长轴承的润滑维护周期。实际建模过程中,针对过往同类型轴承箱多次出现的支脚断裂、密封位磨损、吊环变形等失效问题,对对应位置的结构做了针对性补强:支脚处的加强筋厚度增加20%,密封位的表面粗糙度提升至Ra1.6,吊环安装位的螺纹深度增加3个螺距,从结构层面规避过往失效问题的复现,整体结构兼顾了加工工艺性与现场使用的可靠性,既适合铸造成型后少量机加工即可完成生产,也能满足现场复杂工况下的长期承载需求。
