适配现场装机工况的压缩机叶轮结构

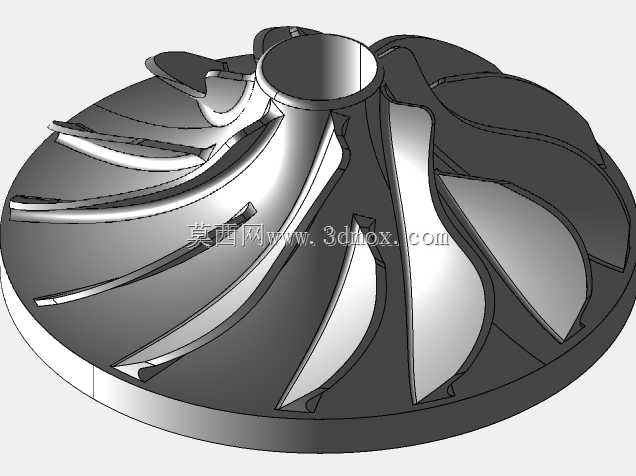

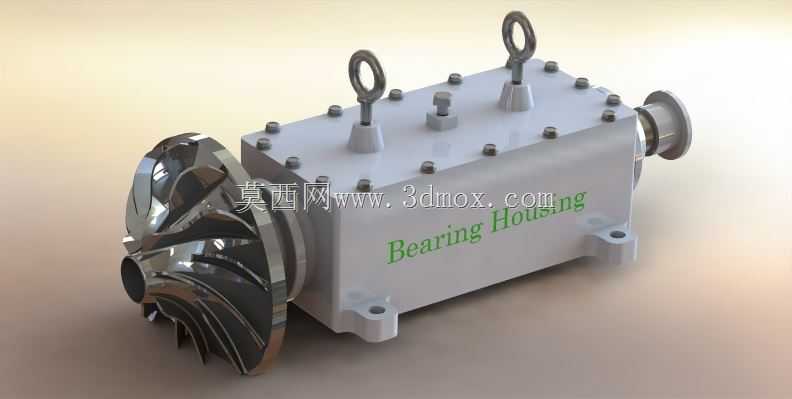

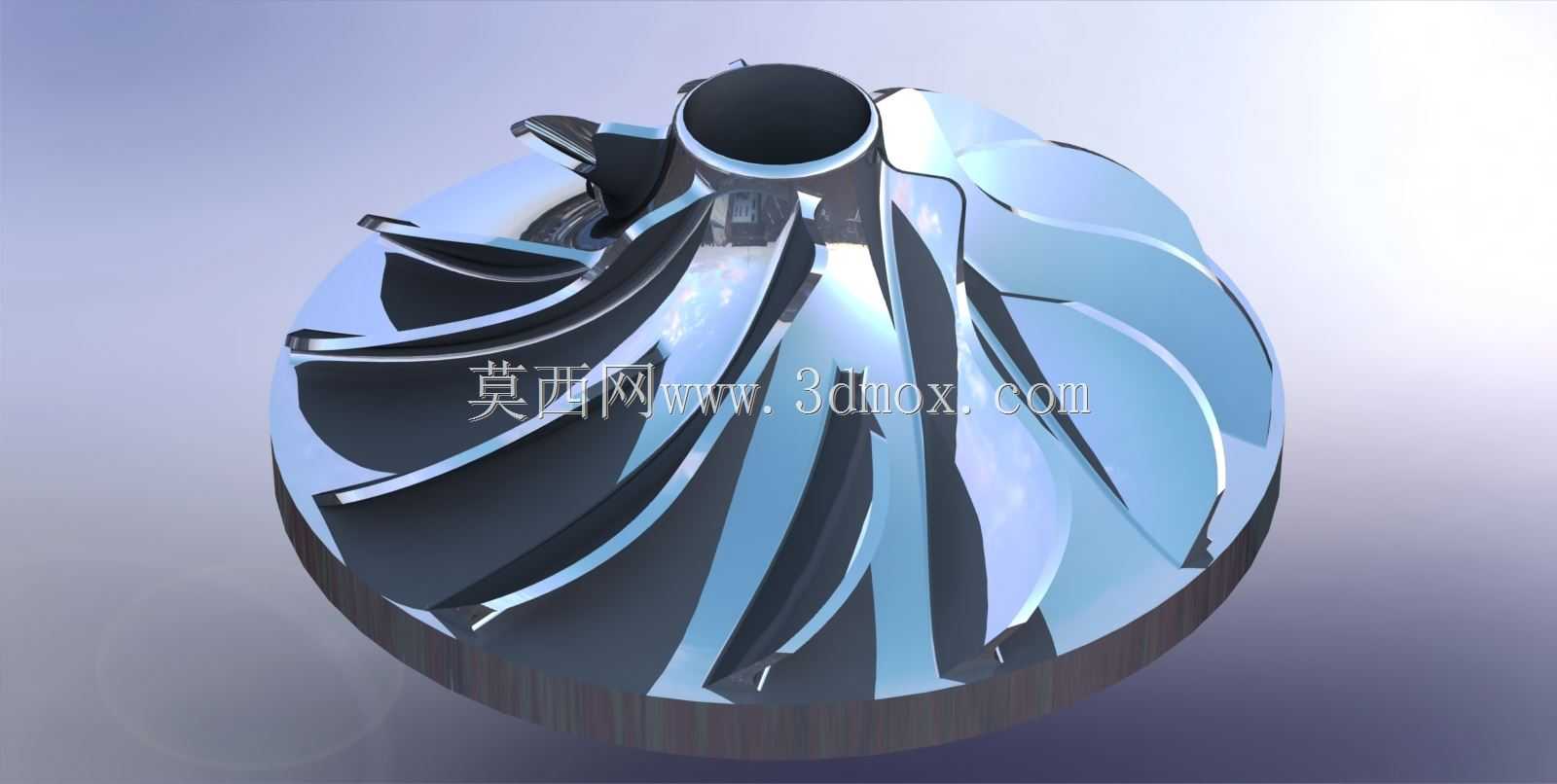

在气体增压输送的工业场景中，压缩机叶轮作为核心做功部件，直接决定整机的压比、效率与运行稳定性，这类部件的三维建模不能只追求外观形似，必须贴合现场实际装机的边界条件，才能支撑后续的流场分析、结构校核甚至3D打印样件验证。从实际应用来看，这类叶轮多用于离心式压缩机的转子总成，随主轴高速旋转时，通过叶片对气体施加动能，再经扩压器将动能转化为压力能，最终实现工艺气体的增压输送，覆盖石化流程气体输送、工业空压站气源供给、制冷系统冷媒压缩等多个工况场景，不同场景下对叶轮的叶片型线、轮盖轮盘的强度冗余要求存在明显差异。本次建模的叶轮结构完全参照现场实际装机的实物构型还原，没有做简化处理，叶片采用后弯式三元流型线，这种型线设计能在宽工况范围内保持较高的效率，避免小流量工况下过早出现喘振，同时叶片与轮盘、轮盖的连接位置做了平滑过渡处理，减少应力集中的风险，匹配高速旋转下的离心力载荷分布要求。建模过程中优先考虑了安装边界的匹配性，叶轮中心的轴孔尺寸、键槽位置与现场主轴的配合公差完全对应，轮盘背面的平衡面预留了动平衡去重的结构空间，轮盖侧的密封配合面尺寸与蜗壳入口的密封环间隙匹配，装机后不会出现碰磨、泄漏超标的问题。从结构特性来看，整个叶轮的流道表面做了连续曲率处理，没有突变的折角，能减少气体在流道内的流动损失，叶片的进出口安装角经过反复校核，匹配设计转速下的气流入口角，降低入口冲击损失，轮盘的厚度从中心到外缘逐步减薄，在保证结构强度的前提下尽可能降低转子的转动惯量，减少主轴启动时的扭矩负载。对于三维建模从业者而言，这类叶轮建模不能只做外观曲面，必须把安装配合面、动平衡结构、密封配合位置的细节都还原到位，否则模型只能用于展示，无法支撑后续的工程分析、样件制作或者装机替换工作，尤其是在做3D打印验证时，模型的壁厚、曲面连续性都要符合打印工艺的要求，避免出现打印变形、结构强度不足的问题。实际选型替换时，还要结合压缩机的设计转速、介质特性校核叶轮的临界转速，确保叶轮的固有频率避开运行转速区间，避免运行过程中出现共振问题，同时流道的表面粗糙度要求也要在模型结构上有所体现，为后续的加工工艺制定提供参考。
