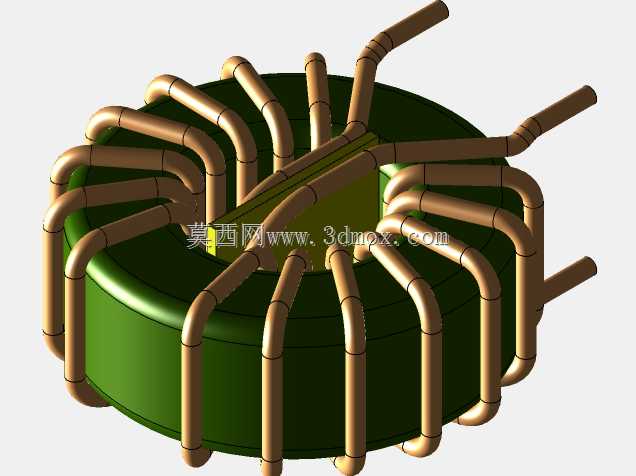

环形磁芯10A共模EMC滤波电感结构

项目分类:3D模型 发布时间:2021-08-28 ID:249839
  • 环形磁芯10A共模EMC滤波电感结构

这款环形磁芯滤波电感主要面向工业控制板卡、开关电源输入端口、变频驱动设备的电磁兼容整改场景,用于抑制线路上的共模电磁干扰,阻断设备自身产生的高频杂波向电网传导,同时抵御电网侧的浪涌、高频噪声侵入设备内部核心电路,保障敏感控制芯片、信号采集模块的稳定运行。从结构设计来看,采用高磁导率铁氧体环形磁芯作为导磁基体,绕组采用多组对称排布的铜质弯制引脚,引脚弯折角度经过精准计算,既保证绕组在磁环上的匝间间距均匀,避免相邻绕组间出现分布电容超标导致高频滤波效果衰减,也让引脚出线端的间距适配常规PCB板的焊盘孔位布局,无需额外转接件即可直接完成插装焊接。磁环外侧的绕组采用分层对称绕制方式,每一组绕组的绕向、匝数完全一致,确保共模干扰信号通过时两个绕组产生的磁场能够相互叠加,获得足够的共模阻抗,而对于正常传输的差模工作电流,两个绕组产生的磁场方向相反相互抵消,不会对正常的功率传输造成额外损耗,适配10A额定工作电流的线路场景。设计过程中重点考量了安装边界的适配性,整体环形结构的外径、高度尺寸经过优化,在保证电感量满足滤波要求的前提下,尽可能压缩径向与轴向占用空间,能够适配多数紧凑型电源模块、工控驱动器的内部安装腔室,不会与周边的电容、散热片、接线端子等元器件产生结构干涉。引脚的伸出长度、弯折半径都符合常规波峰焊的工艺要求,焊接时引脚的机械强度足够,不会因为插装受力出现绕组变形、磁芯破损的问题。磁芯表面采用绝缘包覆处理,绕组与磁芯之间设置绝缘隔离层,满足电气安规的爬电距离要求,即使在潮湿、多粉尘的工业现场环境下,也能避免绕组与磁芯之间、相邻绕组之间出现打火、短路的故障。不同于棒状电感的开放式磁路结构,环形磁芯的闭合磁路能够大幅降低漏磁,避免电感自身的漏磁场对周边的信号线路、霍尔传感器等敏感器件造成电磁干扰,在高密度布板的设备内部应用优势尤为明显。绕组的铜线线径经过载流校核,在10A额定电流下的温升控制在安全范围内,长时间满负载运行也不会出现绝缘层老化、引脚脱焊的问题。
