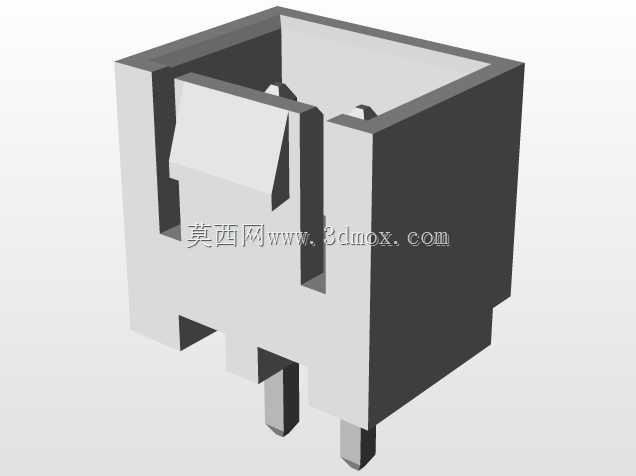

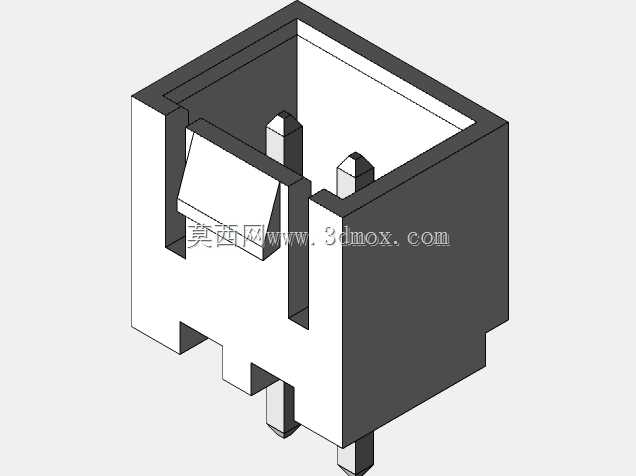

2.5mm间距2针THT公头连接器结构设计

这款2针直插式公头连接器，在小型工控板卡、消费类电子内部的低压信号连接场景中十分常见，日常做板级电路设计时，经常会用到这类间距2.5mm的接插件来完成板间信号、小电流供电的桥接，相比同间距的卧贴款，THT直插的结构在波峰焊工序中固定强度更高，抗振动性能更优，适合用在有小幅机械振动的工业控制终端、小型传感模块的板载连接位置。

从结构设计逻辑来看，这款连接器的塑壳采用带导向限位的框型结构，插合面做了内凹的防呆挡边，能避免对接时公母头插反导致的针脚弯折、电路短路问题，内部的两个插针做了定位凸台，插装到PCB对应安装孔时，凸台会贴合PCB板面，控制插针伸出板面的焊接长度，避免波峰焊时焊锡沿针脚上溢到插合接触面，影响接触可靠性。塑壳外侧的卡扣结构，在和对应母头插合到位后会发出清晰的卡位反馈，日常设备维护插拔时不需要额外观察对位情况，靠手感就能确认连接到位，同时卡扣能提供足够的保持力，避免设备运输、运行过程中受拉扯导致接插件松脱断电。

尺寸边界上，这款连接器的针脚间距为标准2.5mm，适配行业通用的2.5mm间距母座及排线端子，整体塑壳长度5.8mm、宽度7mm、插合面高度7mm，板后插针伸出长度适配1.6mm标准厚度PCB的焊接要求，做PCB封装设计时，只需要按照针脚直径设置对应金属化过孔，预留塑壳本体的安装避让空间即可，不需要额外做特殊的异形开孔。塑壳底部的定位柱，在插装时会卡入PCB上对应的定位孔，过波峰焊时不会出现器件偏移、浮高的问题，能有效降低SMT及波峰焊工序的不良率。

实际选型应用中，这类2针连接器常用来连接板载的小型开关、外置传感信号输入端子、小功率供电回路，外螺纹的结构设计可以搭配固定螺帽，在需要面板安装的场景下，能直接将连接器固定在设备壳体的开孔位置，不需要额外增加固定支架，减少整机装配的零件数量，降低组装工时。插针的接触部位采用了弹性适配的结构设计，和母座端子插合后接触电阻稳定，长期工作在-20到85摄氏度的常规工业环境下，不会出现接触不良、信号传输中断的问题，塑壳选用的绝缘材料耐焊温性能达标，过260摄氏度波峰焊时不会出现塑壳变形、针脚移位的情况。
