贴片式RGB发光二极管三维结构设计

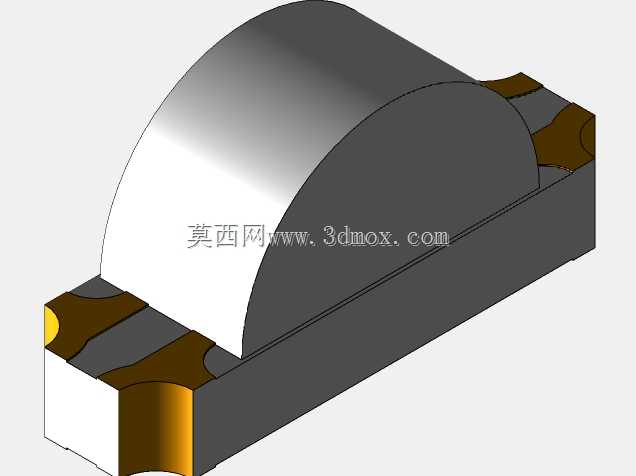

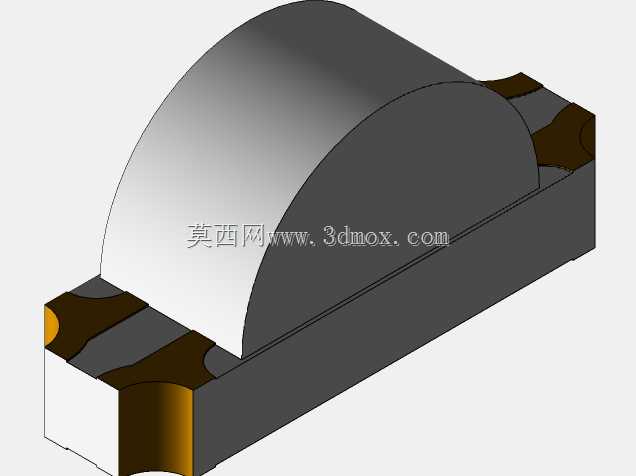

这款贴片式RGB发光二极管的三维结构，完全贴合当前高密度表面贴装生产线的装配需求做的细节还原，做消费类电子、工业指示面板、智能穿戴设备的结构工程师在做PCB布局、器件选型阶段，都可以直接参考这个模型的边界参数做前期的空间校核。从实际应用场景来看，这类侧发光RGB贴片LED常被用在超薄数码产品的状态指示、灯带的发光单元、小型设备的背光提示场景，因为本身厚度控制得极薄，不需要预留传统直插LED的引脚穿孔空间，能大幅压缩整机的厚度方向尺寸，给内部的电池、主控板留出更多排布空间。模型还原的半圆弧形透镜结构，是这类器件的核心光学设计部分，这个弧面的曲率经过匹配RGB三芯的发光角度做的优化，能让红、绿、蓝三个芯片发出的光线在出射后充分混合，避免出现单种颜色偏位、混光不均的问题，同时把发光角度控制在120度左右，既满足近距离指示的可视范围要求，又不会因为光线过度发散导致亮度不足。底部的焊盘结构完全按照量产SMT工艺的钢网开口尺寸做的还原，两端的电极焊盘宽度、焊盘间距都匹配常规的回流焊工艺公差，在做PCB封装设计的时候，可以直接对照模型的焊盘位置调整封装的焊盘尺寸，避免出现因为焊盘设计偏差导致的立碑、虚焊问题。器件的本体外形做了精准的边界还原，长度、宽度、高度方向的安装边界都做了明确的结构呈现，结构工程师在做整机布局的时候，可以直接把这个模型导入装配体，检查器件和周边壳体、屏蔽罩、相邻元件的安全间隙，尤其是在做超薄类产品的时候，透镜顶部和壳体内壁的导光结构间隙可以直接通过模型做干涉检查，不用等拿到实物样品再反复调整结构。从设计思路上看，这个模型把器件内部的芯片承载基座、外部的封装树脂、底部的电极焊盘都做了分层的结构呈现，既可以用来给刚接触电子结构设计的新人讲解SMD光电器件的封装构成，也能在做自动化贴片机的吸嘴选型、喂料架参数调整的时候，参考器件的顶面平整度、本体重量参数做适配，避免贴装过程中出现吸嘴取料偏移、抛料率过高的问题。另外这个侧发光的结构特性，也决定了它特别适合用在需要侧面出光的产品结构里，比如笔记本电脑的侧边状态灯、便携充电宝的电量指示条、小型蓝牙音箱的氛围灯组，不需要额外加导光结构就能实现侧面的光线输出，能减少整机的零件数量，简化装配工序。
