木质金属拼接紧凑型台式电脑机箱结构

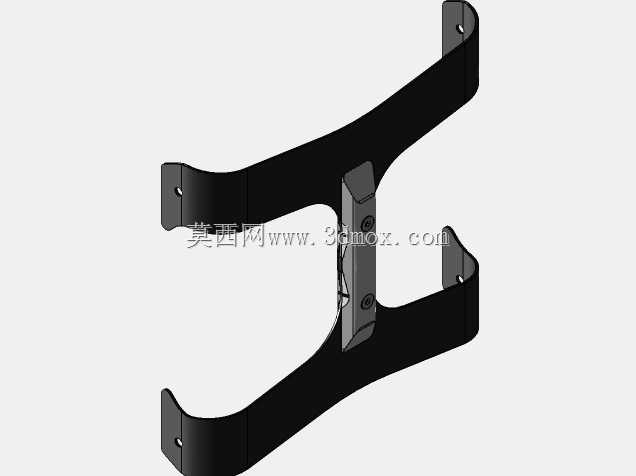

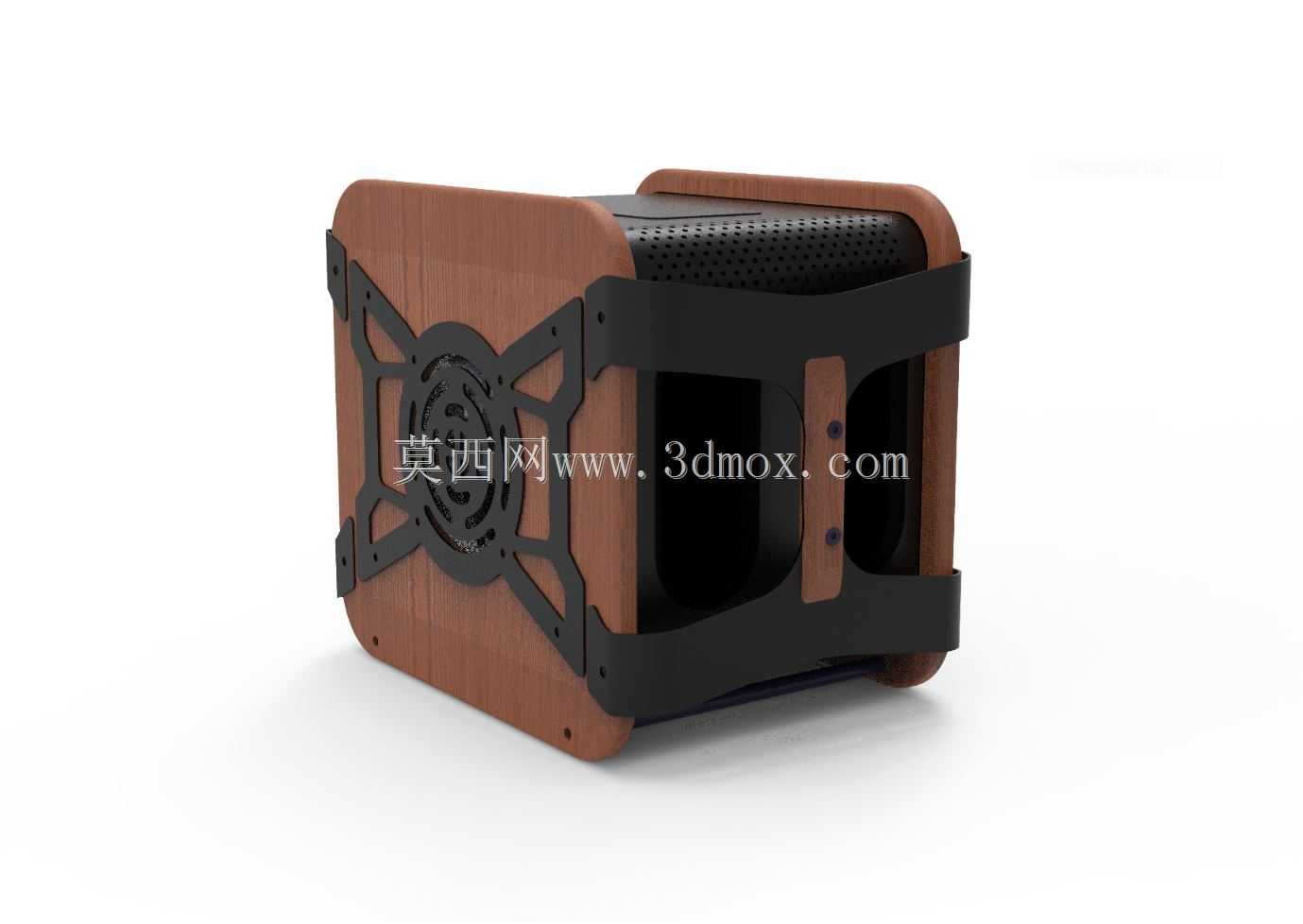

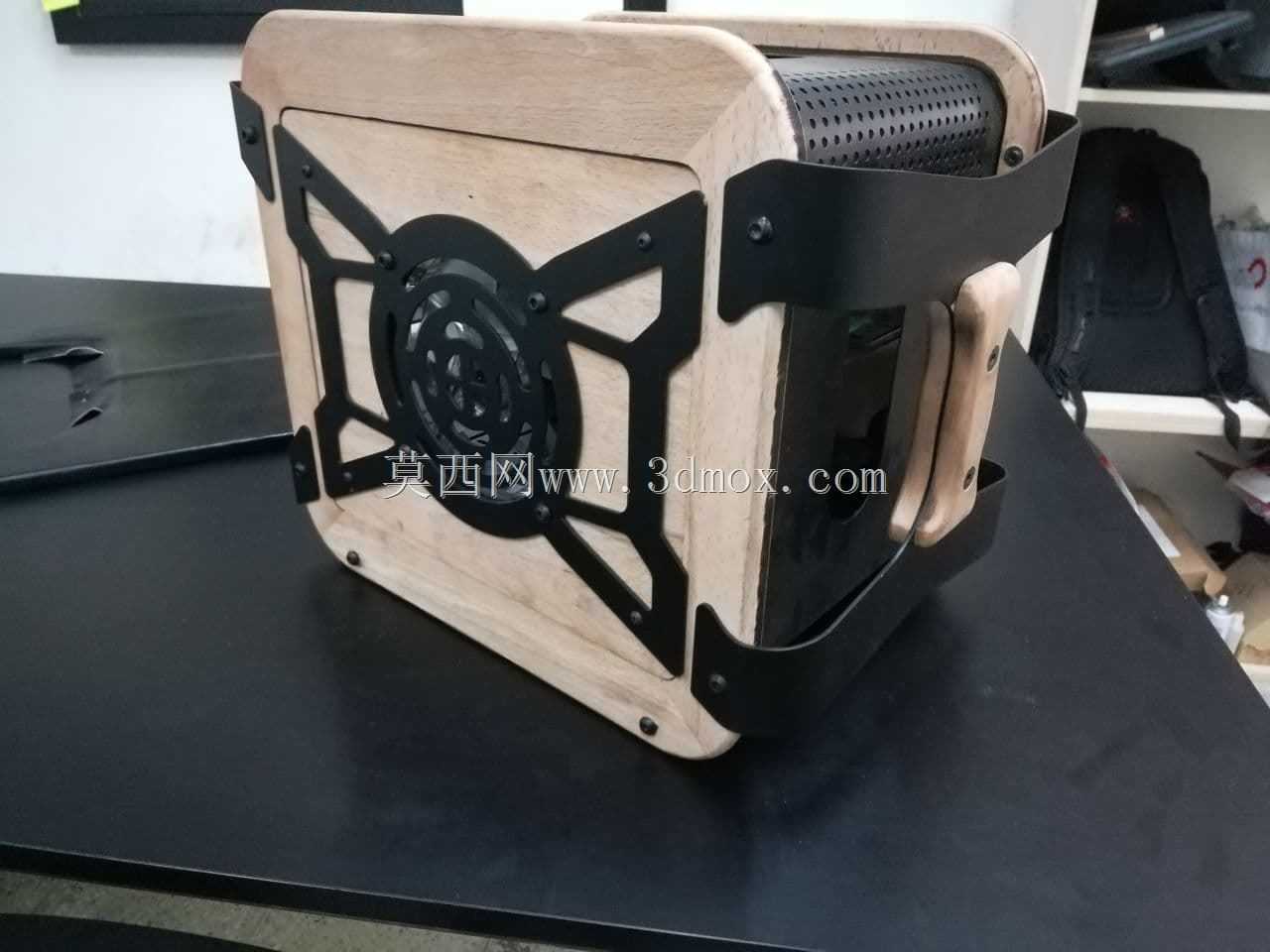

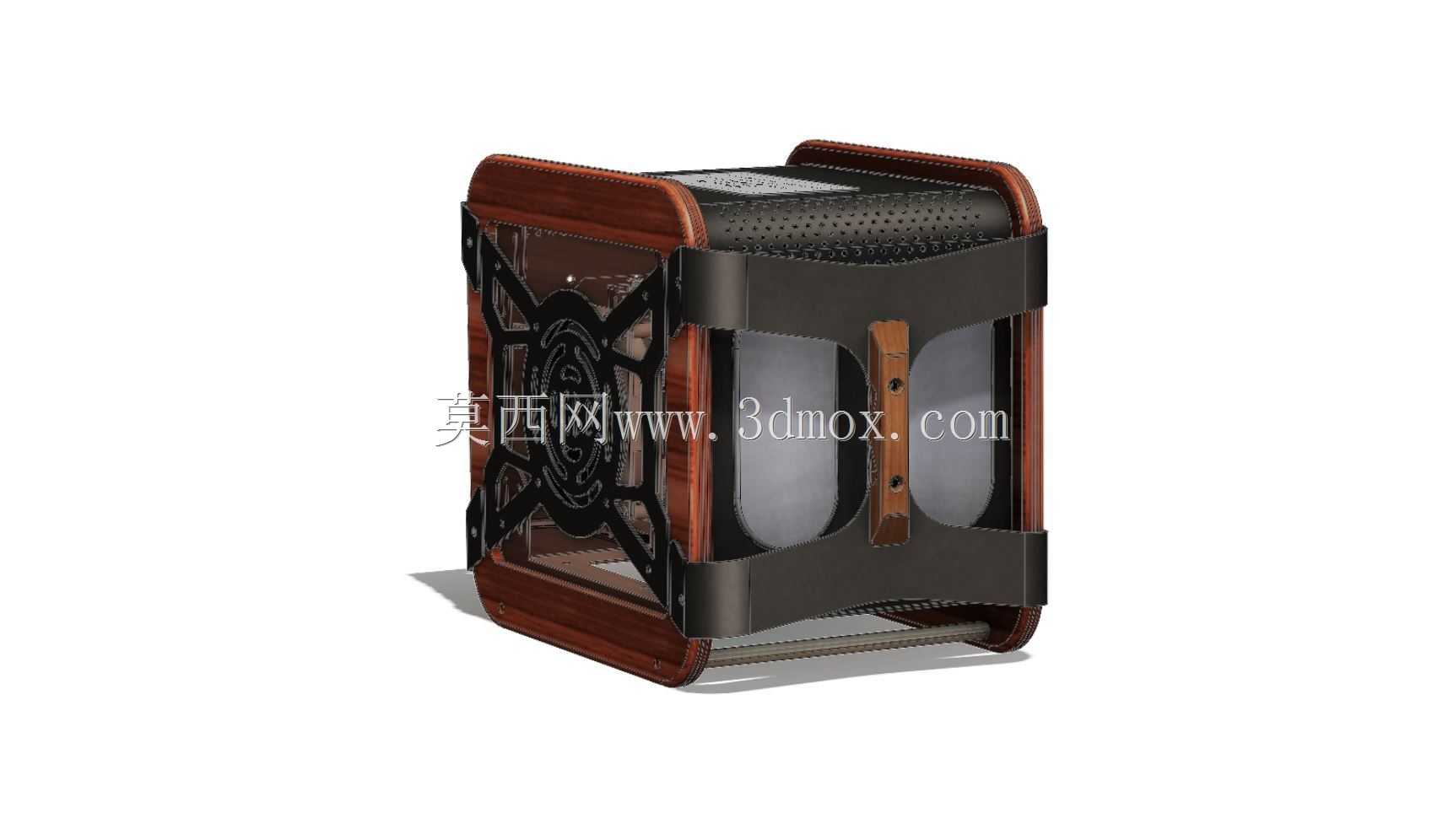

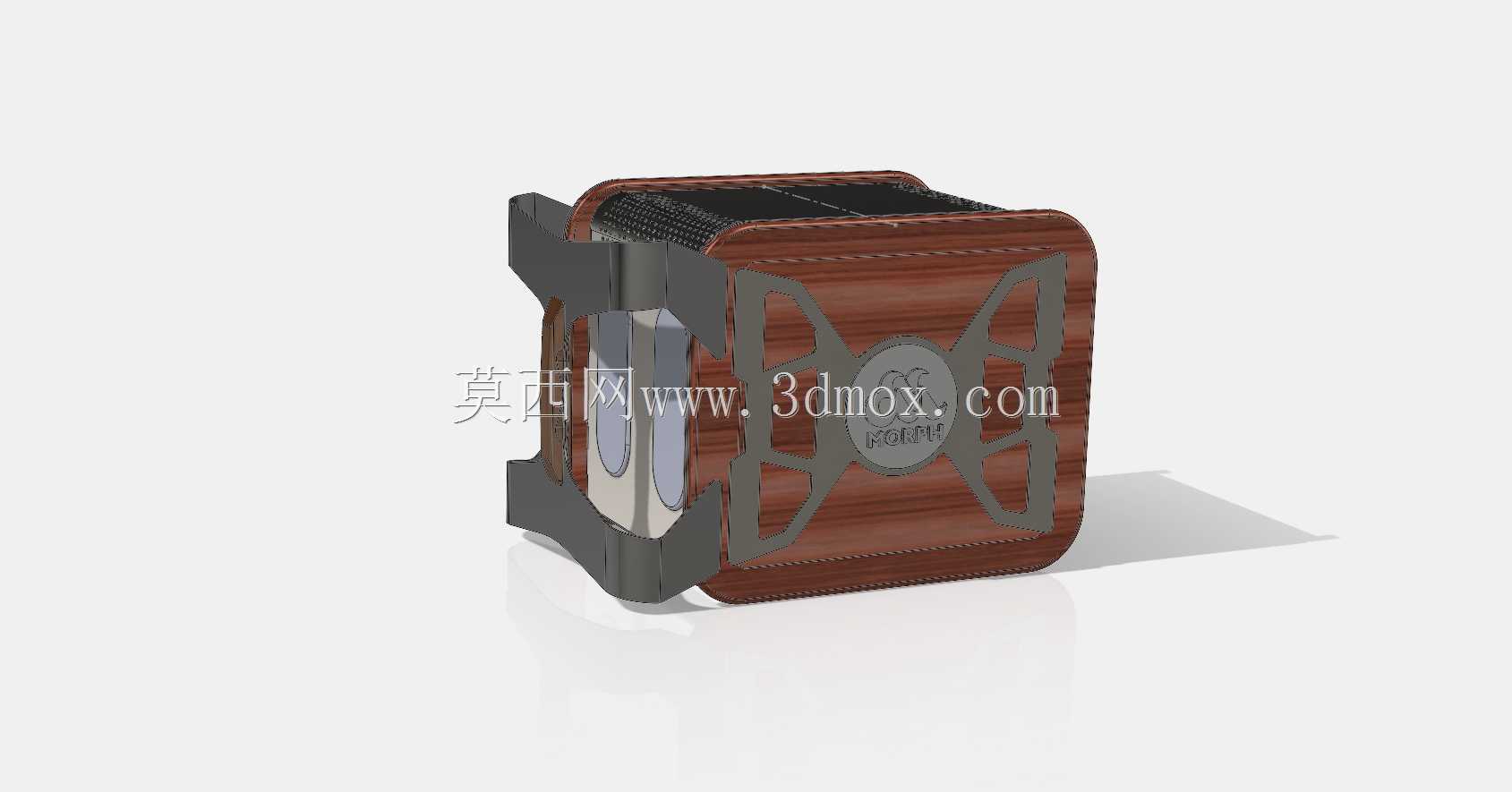

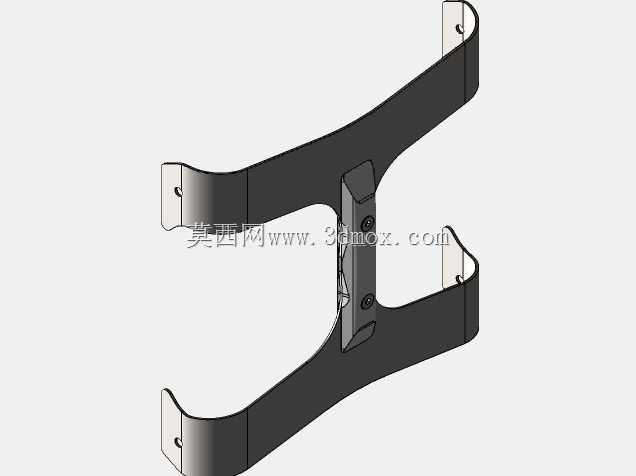

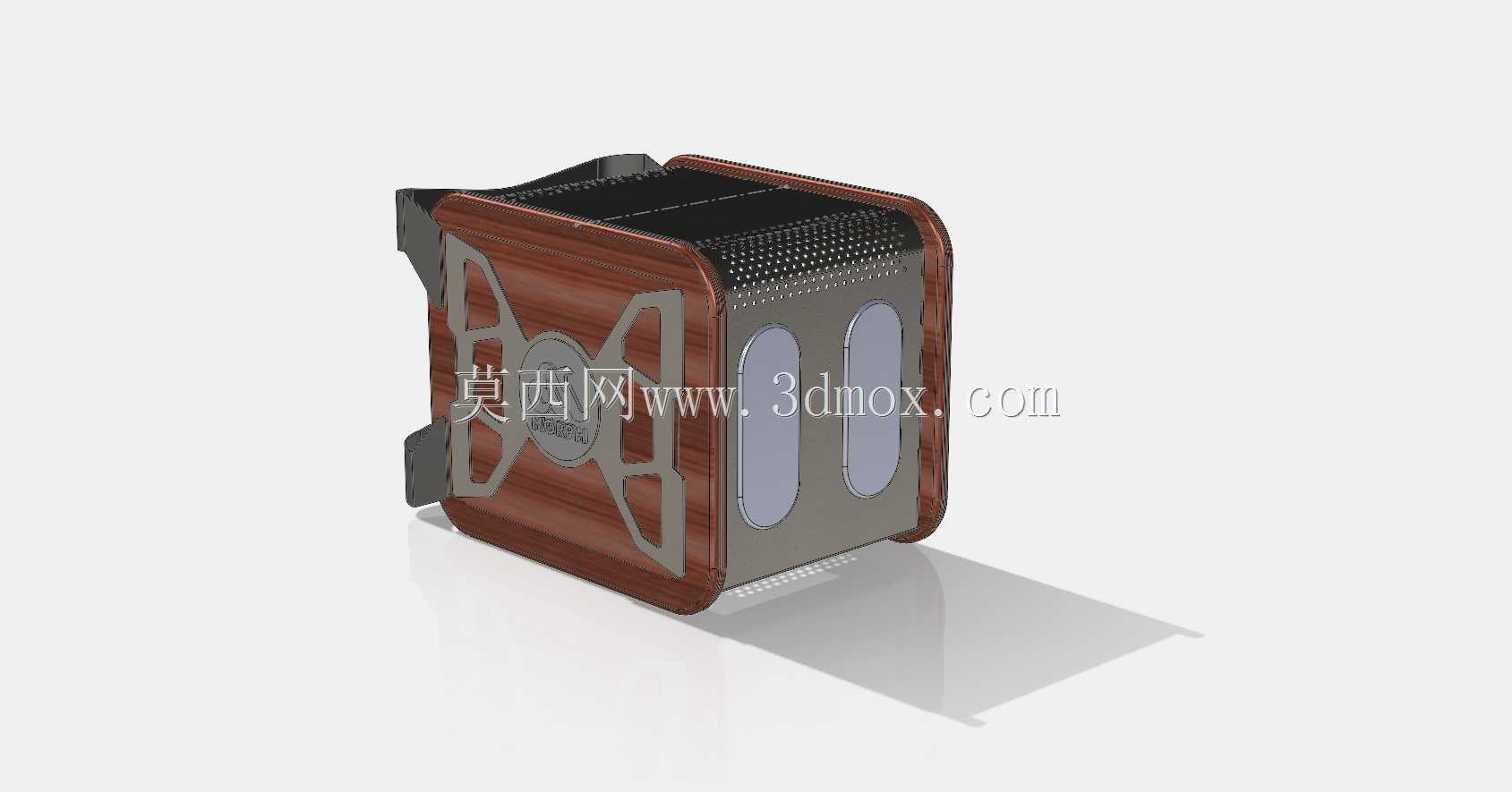

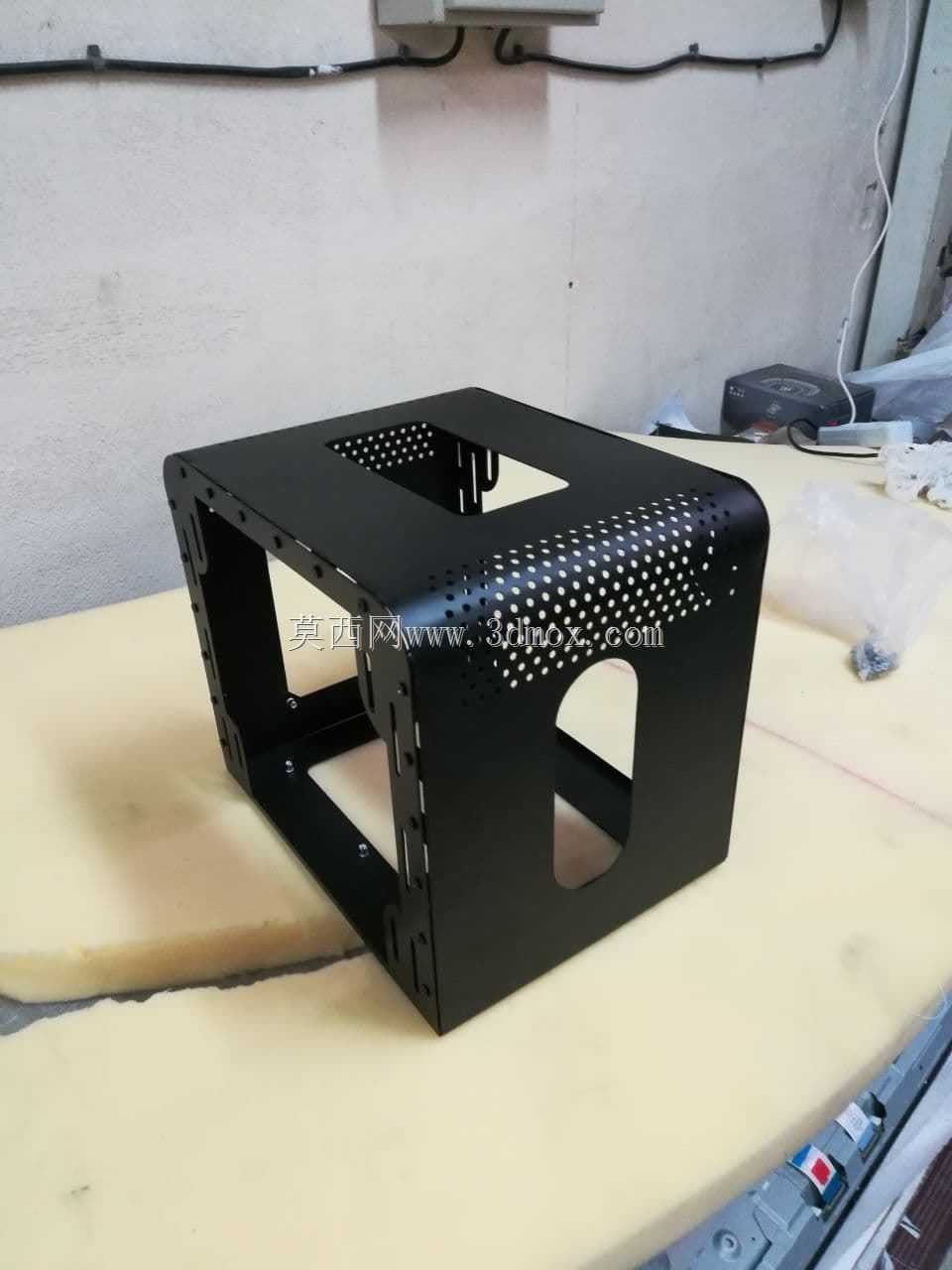

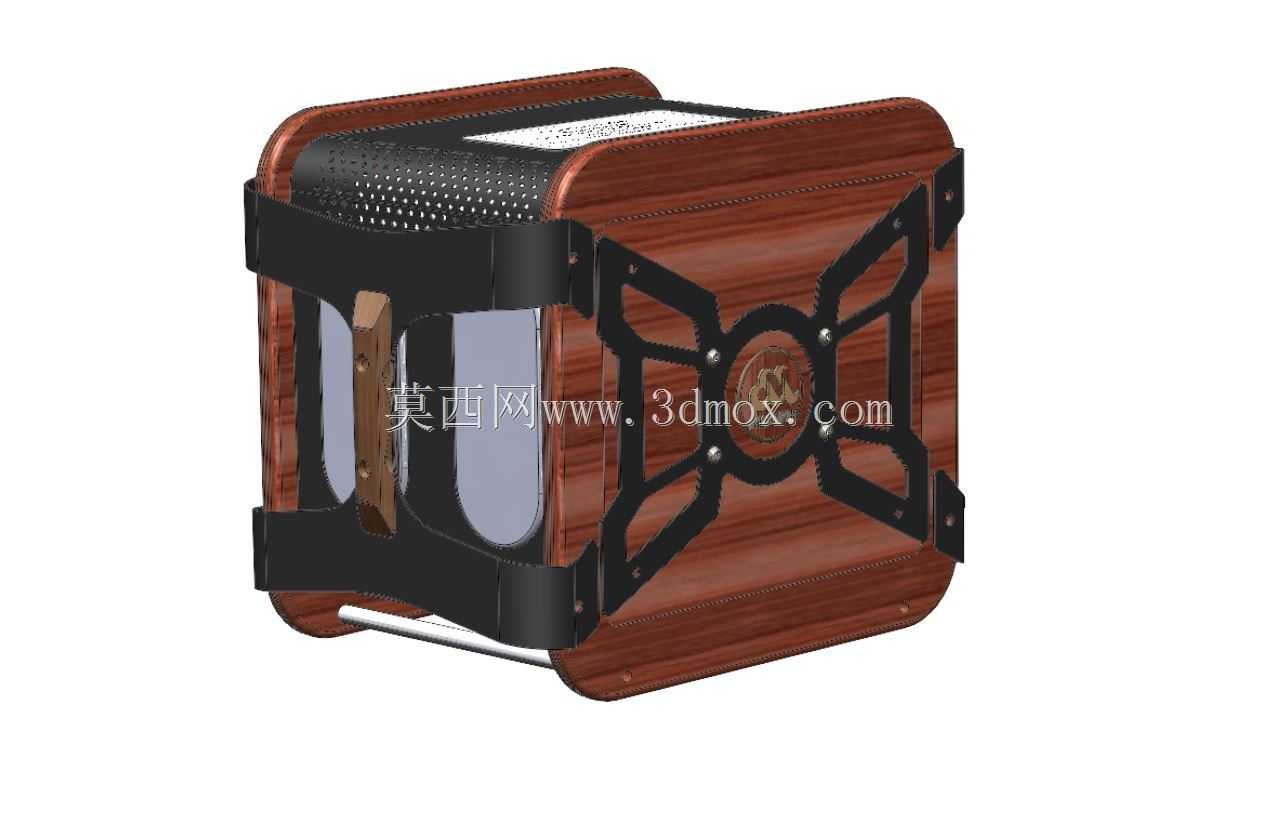

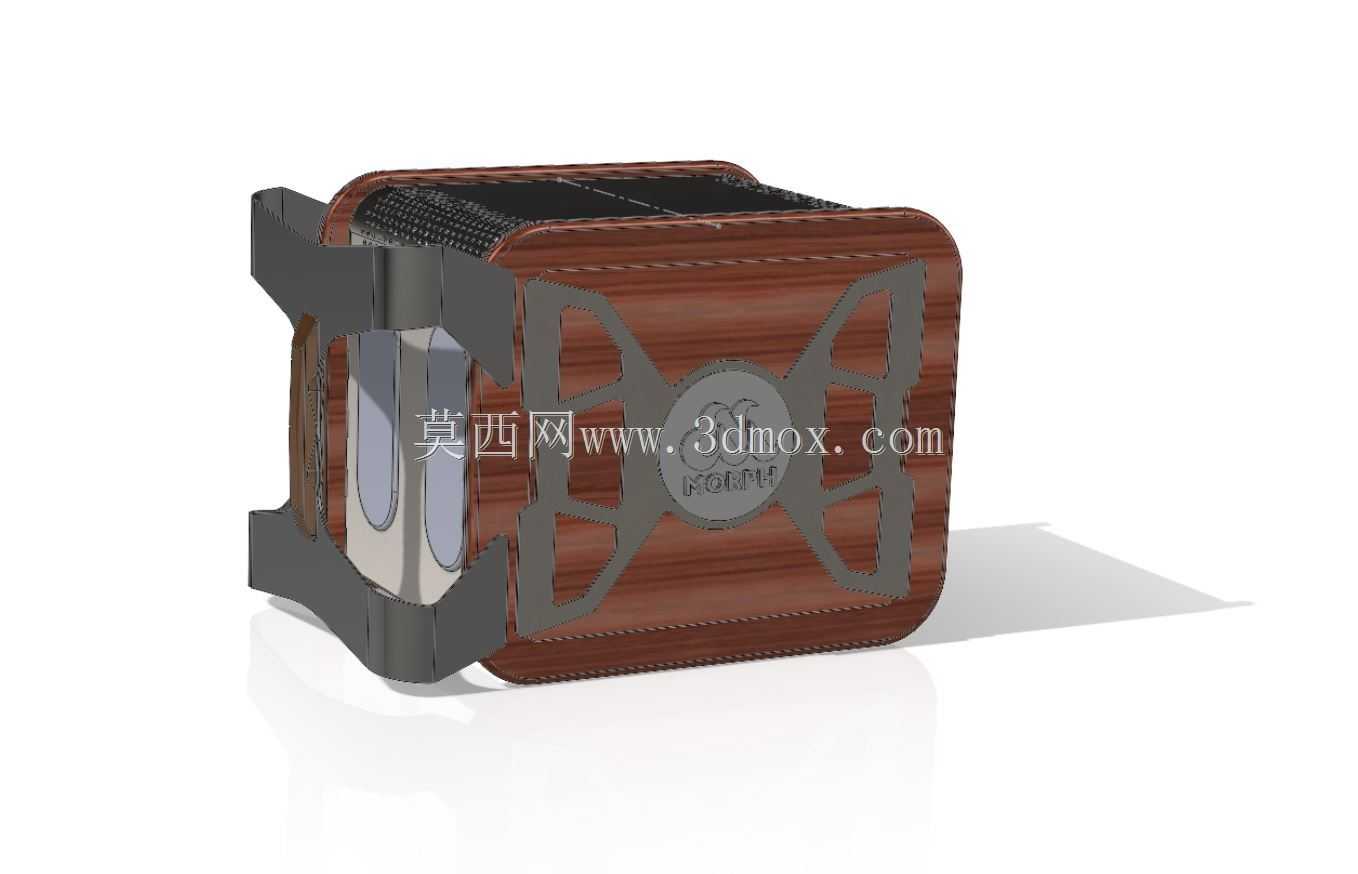

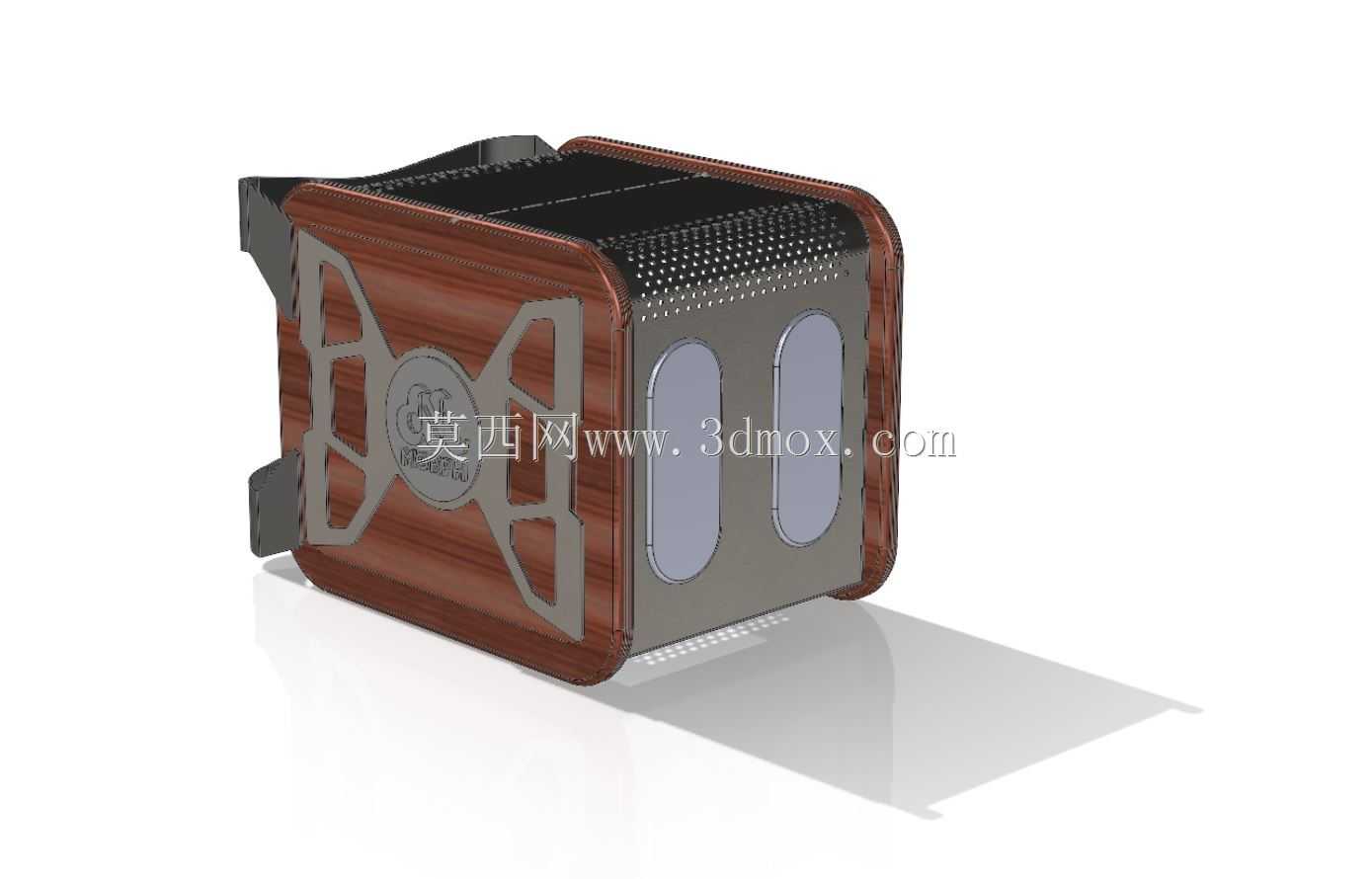

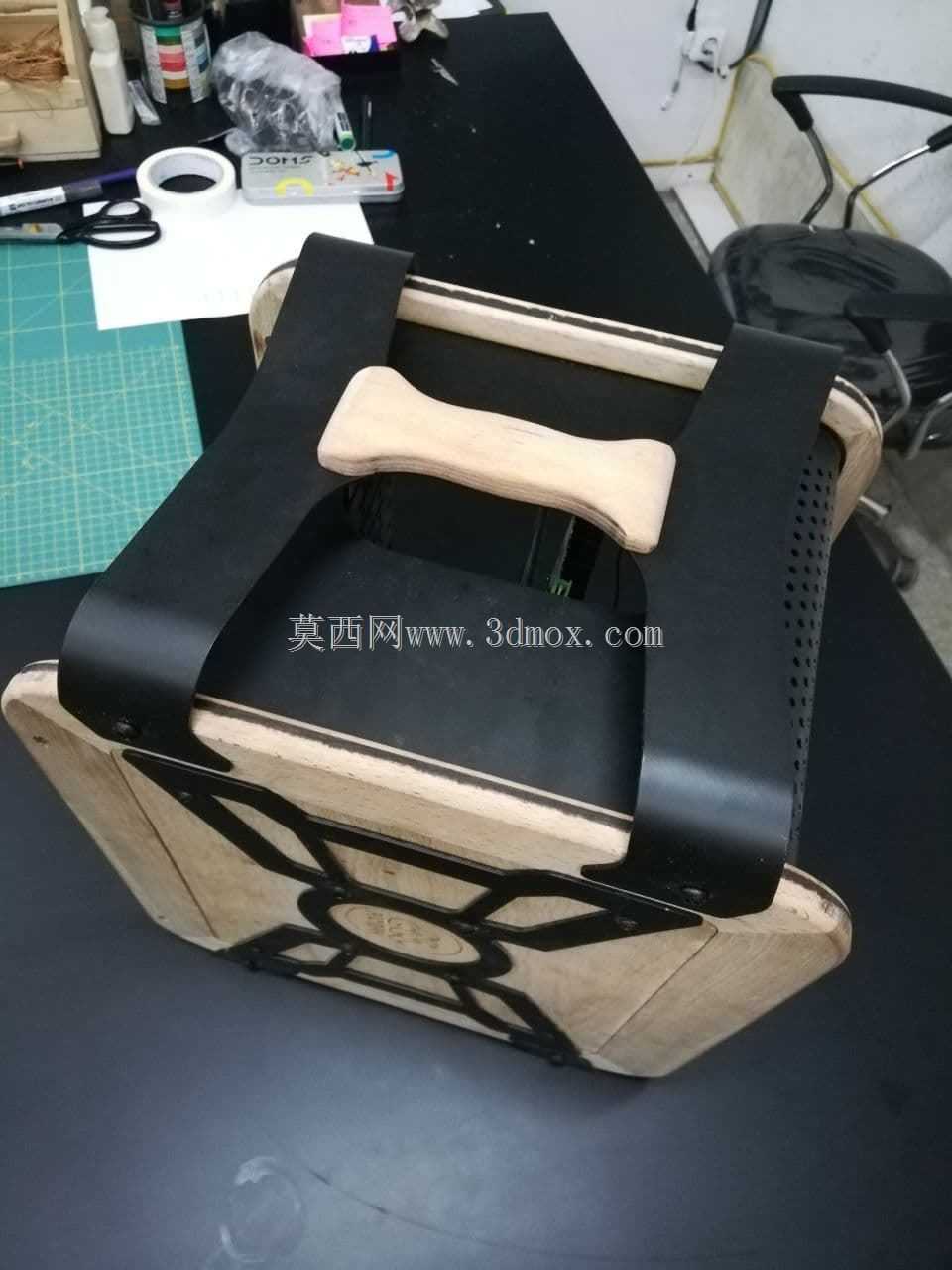

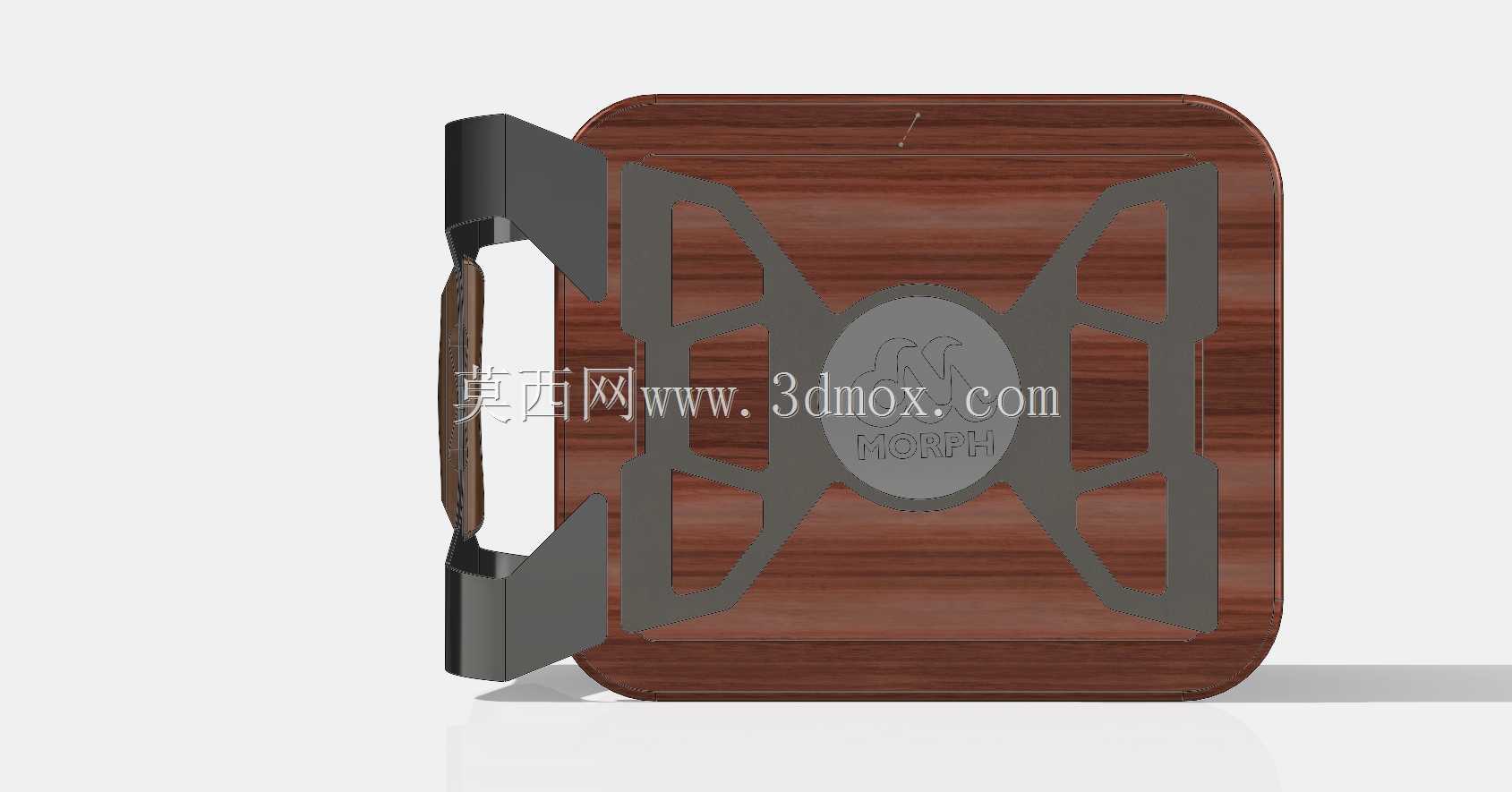

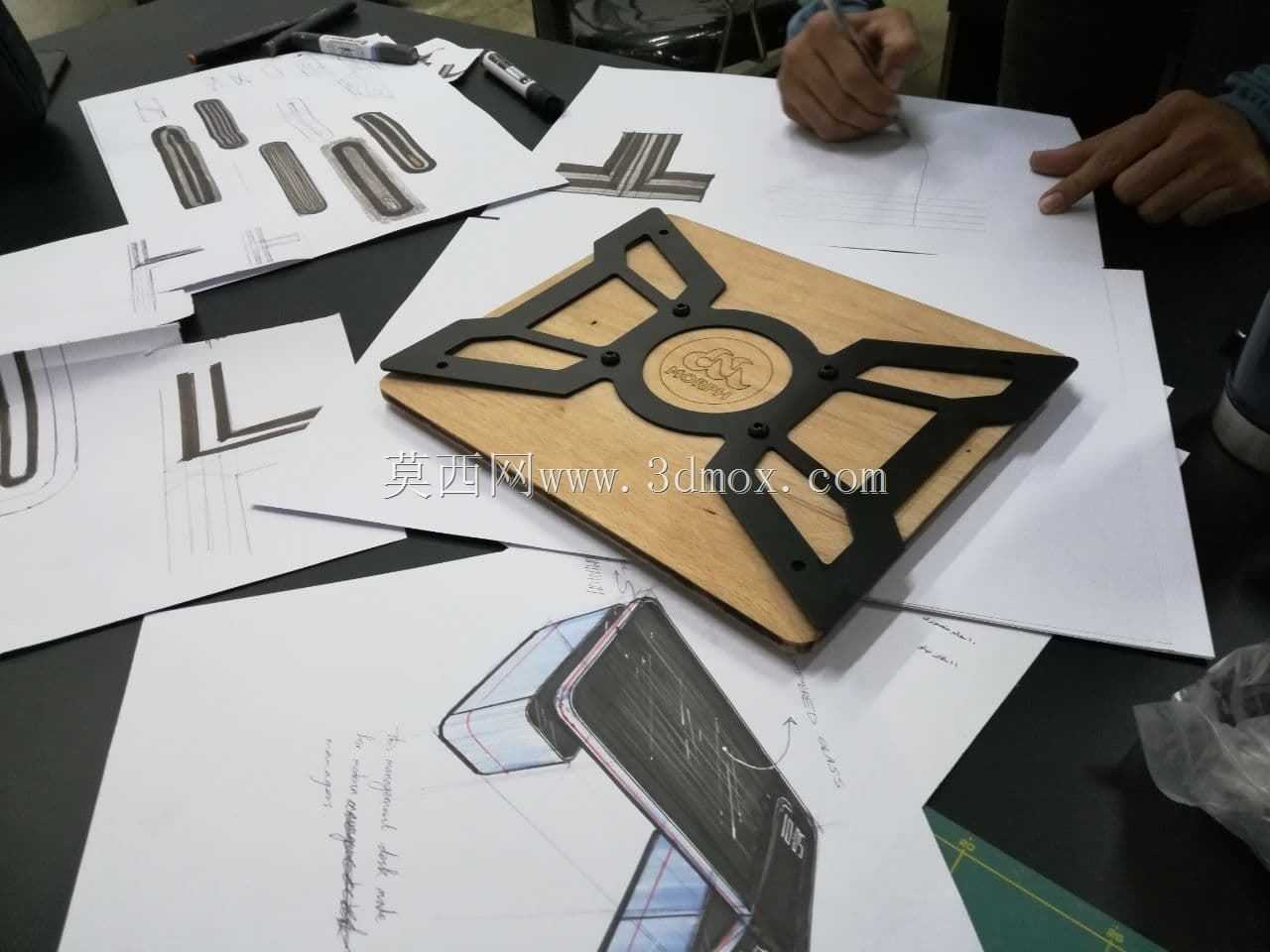

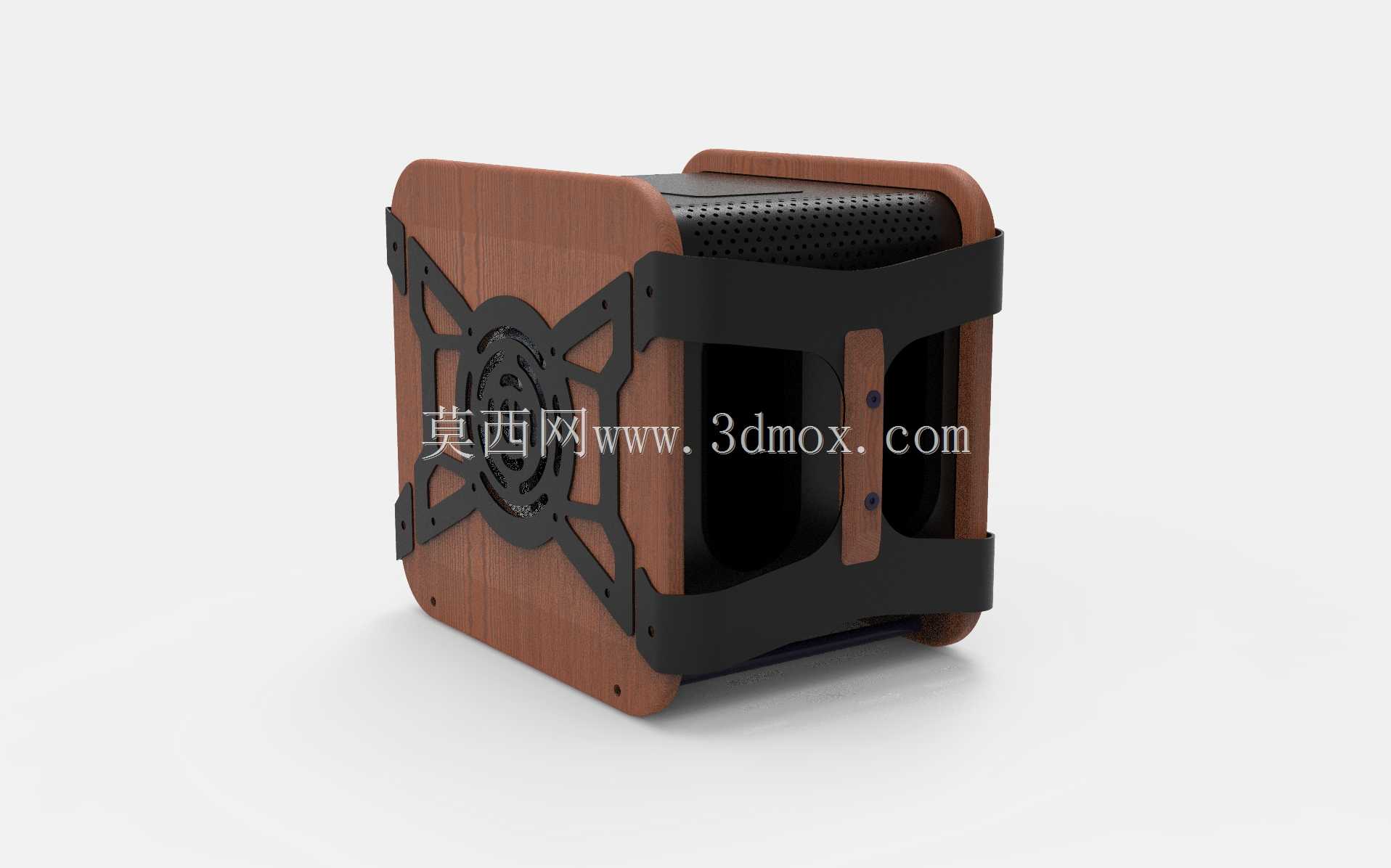

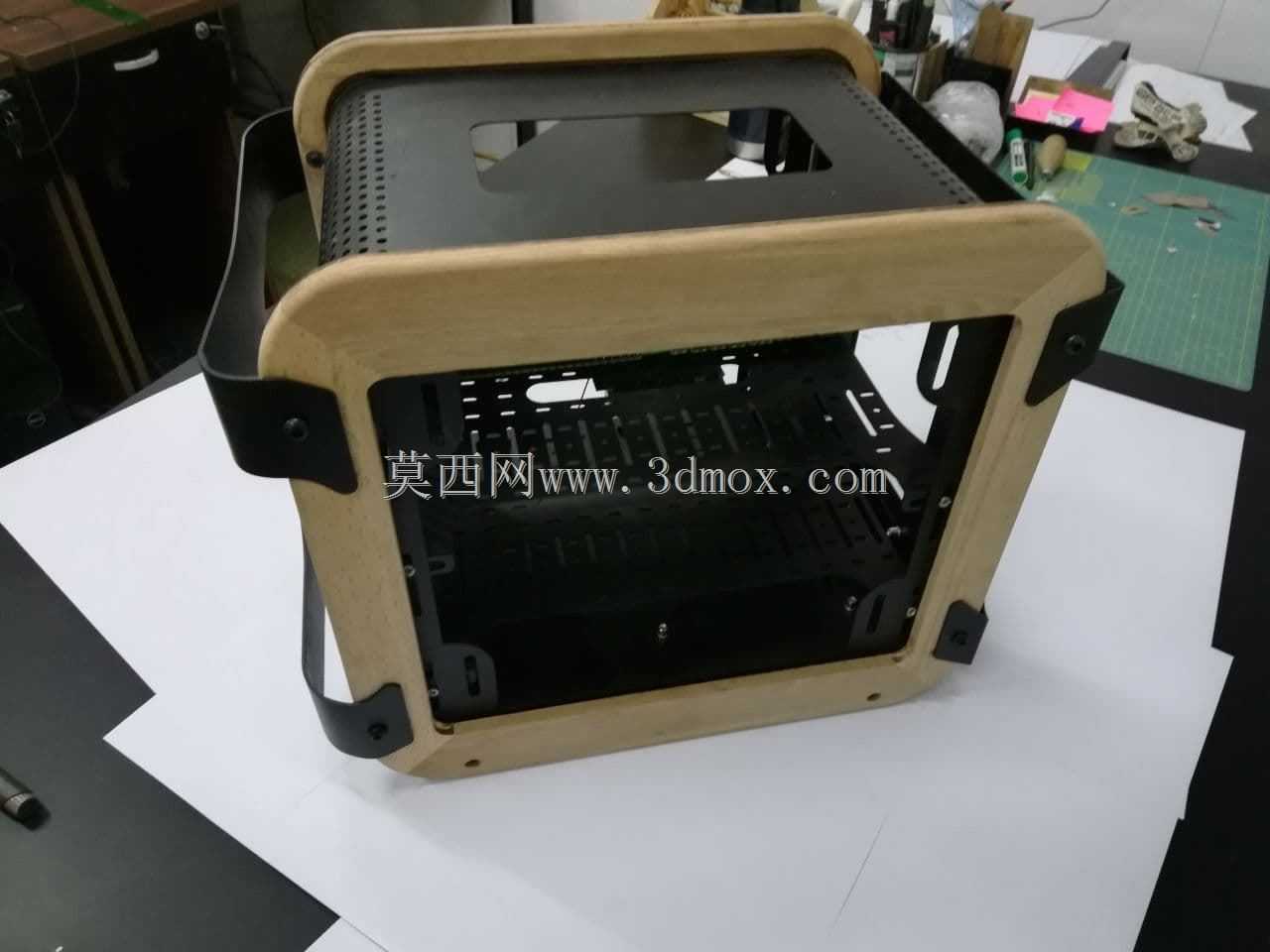

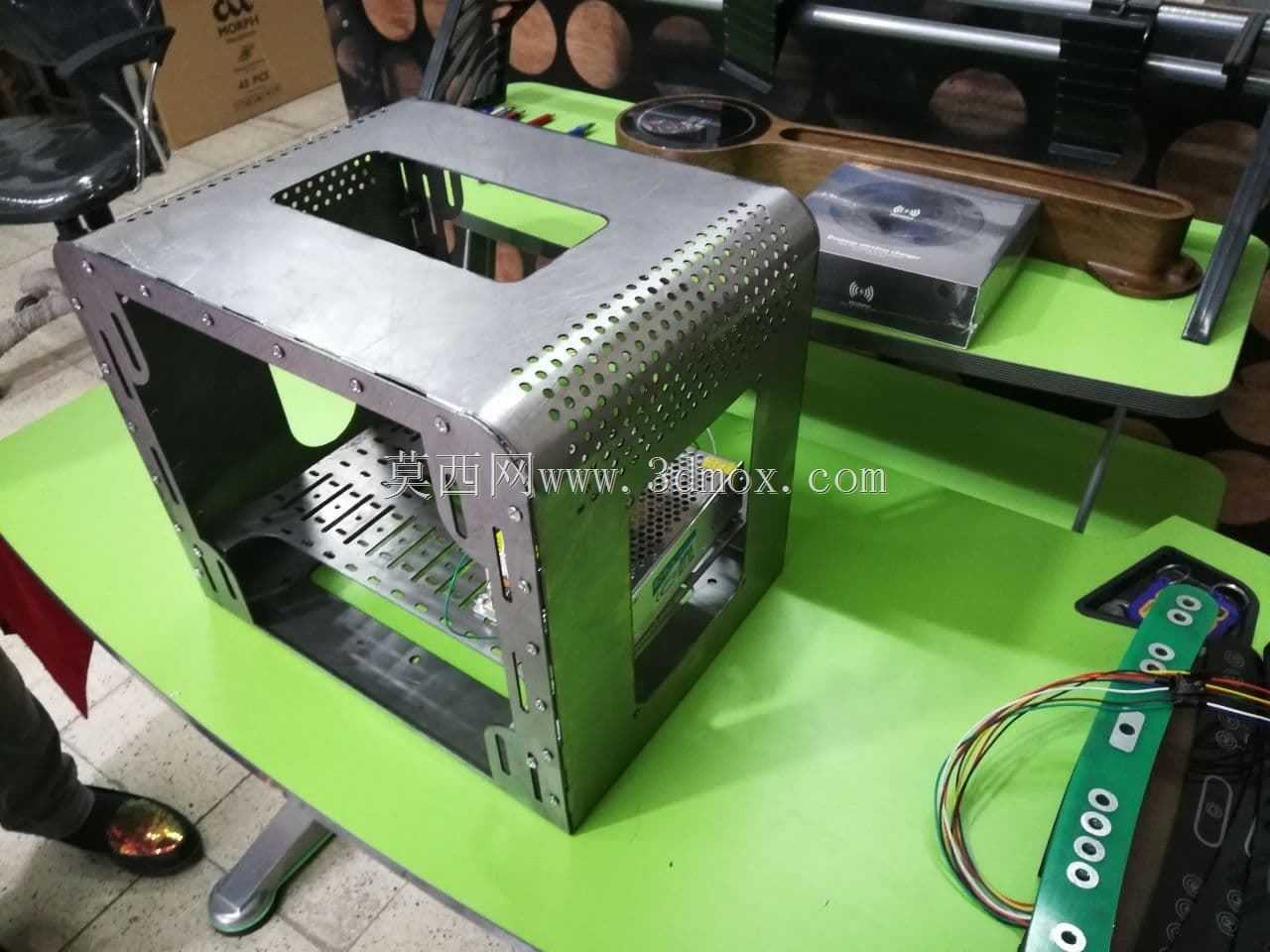

这款机箱的设计初衷是适配桌面紧凑型装机场景，区别于常规全金属钣金机箱的工业化质感，采用数控加工实木侧板搭配金属冲压固定框架的组合结构，兼顾结构强度与桌面陈设的视觉适配性，适合放在桌面明装使用，无需隐藏在桌下机位。从结构布局来看，整体采用近似立方体的紧凑轮廓，框架部分采用弯折金属板材做环绕式固定，在四个边角做了圆弧过渡处理，避免尖锐边角造成磕碰，同时金属框架预留了标准ATX电源的安装位，支持小尺寸ITX主板的安装固定，侧板的实木部分做了嵌入式卡槽设计，无需额外螺丝即可完成侧板的快拆，方便日常硬件更换与清灰维护。散热结构的设计上，正面预留了标准120mm风扇的安装位，金属框架对应位置做了X型镂空加强筋，既保证了通风量，又避免大面积镂空造成的框架结构刚度下降，顶部的金属面板做了密集冲孔网结构，兼顾进风与防尘效果，实木侧板与金属框架的衔接处预留了1mm的均匀间隙，形成被动散热的辅助风道，在低负载运行场景下可以依靠自然对流完成散热，降低风扇转速带来的运行噪音。安装边界方面，整体外轮廓尺寸控制在200mm见方的范围内，对桌面空间的占用极小，底部预留了7mm的垫高支脚，保证底部空气流通，避免桌面水渍、积灰进入机箱内部，背部接口区域做了精准的开孔避让，兼容常规ITX主板的后置接口布局，电源安装位做了翻边强化处理，承重能力可以支持标准尺寸ATX电源的安装固定，不会出现长期使用后的结构变形。设计过程中重点平衡了不同材质的衔接公差，实木部件的加工预留了温湿度形变的补偿间隙，避免不同季节温湿度变化造成实木部件膨胀卡滞或者收缩松动，金属框架的表面做了哑光喷塑处理，和实木的哑光质感形成视觉统一，没有常规机箱的强烈金属冷感，适配家居、工作室等多元桌面场景。内部走线空间做了优化处理，在框架内侧预留了10mm的走线槽，可以容纳主板供电线、硬盘数据线的规整排布，避免线材杂乱阻挡风道，同时支持2块2.5英寸固态硬盘的侧装固定，满足日常存储扩展需求，整体结构没有冗余的装饰部件，所有外露结构都兼顾功能实用性与视觉协调性。
