竞技类轮臂复合机械格斗机器人结构

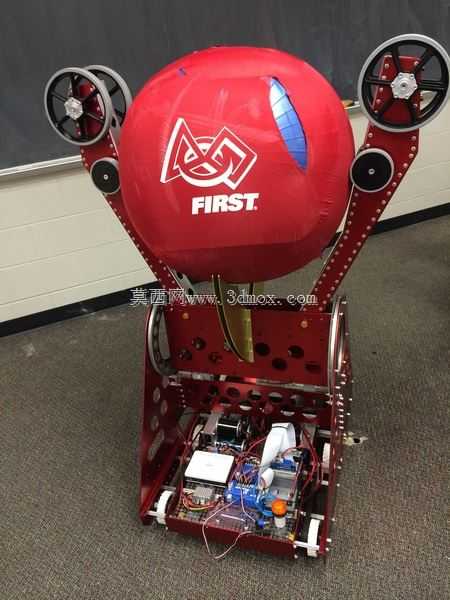

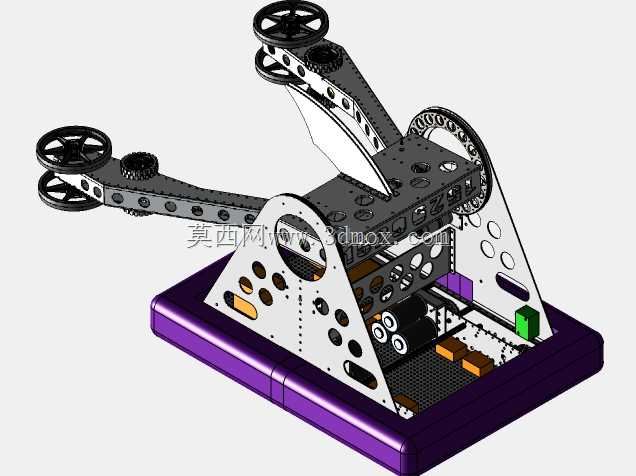

这款轮臂复合结构的机械装置，主要面向青少年机器人竞技赛事、高校工程实践教学场景设计，可直接作为格斗类竞技机器人的参赛原型参考，也能作为机械传动、多自由度运动结构的教学演示载体，帮助结构设计从业者理解小型移动竞技设备的布局逻辑。从功能特性来看，装置采用双轮臂抬升+前置辅助轮的移动构型，两侧伸出的轮臂既可以作为行走支撑结构，在遇到障碍或对手时，也能通过铰接处的传动结构实现臂体抬升，完成整机翻越、顶推对手的竞技动作；底座内部预留了电池、驱动电机、控制板、传动齿轮组的安装空间，所有安装孔位均按照常用小型竞技机器人的标准元器件尺寸预留，无需二次扩孔即可完成常规舵机、直流减速电机的装配。设计思路上，整体采用镂空式板件拼接架构，所有承力板件均做了减重孔设计，在保证机架结构刚度的前提下尽可能降低整机自重，适配竞技赛事的重量分级要求；轮臂与底座的铰接位置采用大直径同步带轮传递动力，相比齿轮传动能承受更大的冲击载荷，适配格斗竞技场景下的碰撞受力需求，避免传动件在撞击中崩齿失效。外形尺寸方面，整机底座采用矩形布局，安装边界控制在400mm*300mm范围内，轮臂完全展开后整机最大高度不超过350mm，符合多数室内机器人竞技赛事的场地尺寸准入要求；底座底部预留了标准的传感器安装位，可加装红外避障、视觉识别模块，拓展自主对抗功能。结构细节上，所有板件的连接位置均采用沉头孔设计，装配后螺栓头不会突出板件表面，避免竞技过程中螺栓被撞击变形导致拆卸困难；轮臂末端的行走轮采用防滑橡胶轮面，在室内木质、PVC场地表面都能提供足够的抓地力，减少竞技过程中的打滑概率；底座侧边预留了快拆电池仓的开口，无需拆解整机即可完成电池更换，适配赛事中快速整备的需求。
