直插式铝电解电容器三维结构设计

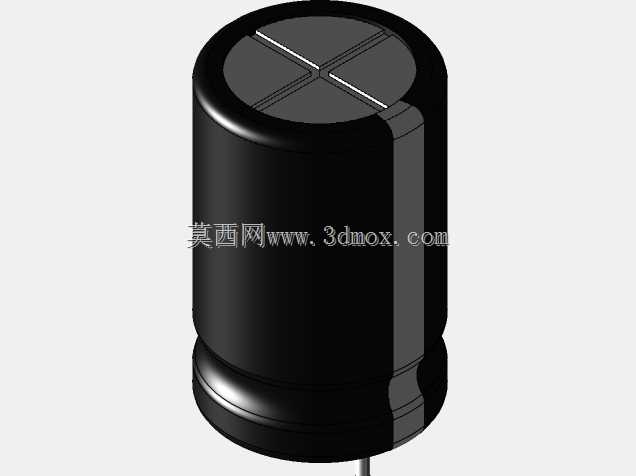

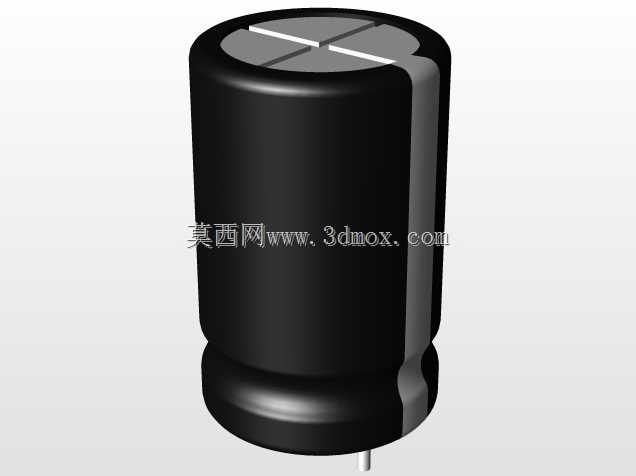

在消费类电子、工业控制板卡、电源模块的PCB布局设计环节，直插式电解电容是板上最常见的无源滤波元件之一，这类元件的三维建模精度直接影响PCB装配干涉检查、结构空间预留的准确性，很多新手工程师在做板级结构验证时，常因为忽略电容本体的实际外形尺寸、引脚间距公差，导致后期样机装配时出现元件顶壳、引脚弯折应力过大、相邻元件间距不足无法焊接的问题。这款直插电解电容的建模完全围绕实际生产装配的边界条件展开，本体采用圆柱式结构设计，顶部预留了十字型防爆压痕结构，这一细节是电解电容的核心安全结构，当电容内部因为过压、过温产生异常气压时，防爆槽会优先开裂泄压，避免本体爆裂引发板卡二次损伤，建模时完整还原了防爆槽的凹陷深度与十字交叉的结构形态，没有做简化处理，能满足结构安全验证的可视化需求。本体底部设计有环形的封边台阶结构，对应实际电容的卷绕芯子封装压边位置，这一凸起结构的尺寸还原直接影响PCB布局时元件与板面的贴合间隙计算，若建模时忽略该台阶，会导致虚拟装配时电容本体与PCB板面的间隙计算偏小，实际焊接后元件高度超出预留空间。引脚采用标准THT通孔安装设计，引脚间距设置为5mm，适配市面上绝大多数通用PCB的孔位布局标准，引脚长度预留了常规波峰焊所需的伸出量，同时本体直径控制在10.5mm，整体高度为16.5mm，这一尺寸参数覆盖了中小功率电源、控制板上常用的容值区间对应的电容外形规格，在做板卡堆叠设计时，可直接调用该模型进行空间占位校验，不需要反复核对元件规格书的外形尺寸。建模时对电容侧面的塑封套纹理、本体的圆角过渡都做了贴合实物的还原，没有出现尖锐棱角、比例失调的问题，在进行整机结构的干涉检查时，能准确模拟元件与周边结构件、相邻 taller 元件的空间位置关系，避免出现设计阶段预留空间足够、实际装配时卡滞的问题。不同于很多简化的电子元件模型只做大致圆柱外形，这款模型的细节还原度能覆盖从PCB布局、结构件开模预留、装配工艺验证全流程的设计需求，不管是做开关电源的板级布局，还是工控设备的控制板三维布线，都可以直接调用该模型完成空间校验，减少反复核对元件规格、调整布局的重复工作量。在实际工程应用中，这类直插电解电容常布置在电源输入端口、功率器件周边，用于滤除低频纹波、稳定供电电压，其安装位置通常靠近板边或者发热器件，建模时准确的外形尺寸能帮助工程师提前评估电容与散热片、接线端子、外壳支撑柱的间距，避免后期改板带来的成本浪费。
