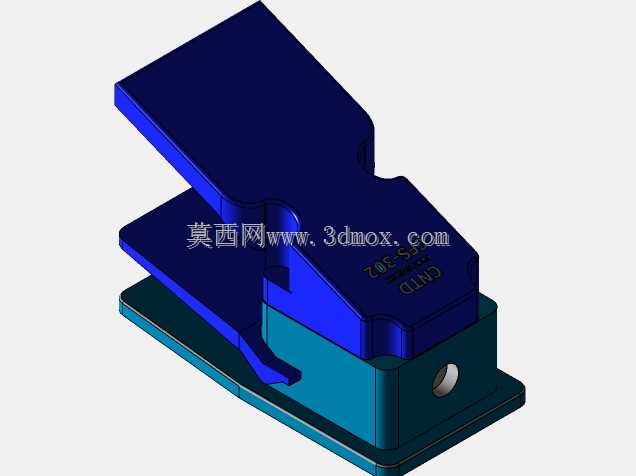

CNTD脚踏开关CFS-302工业控制部件

这款脚踏控制部件常应用在机床加工工位、小型冲压设备操作区、焊接作业台、自动化装配线旁的人工介入工位，作业人员可通过脚部踩踏实现设备启停、工序切换、信号触发等操作，解放双手完成工件上下料、对位调整等动作，大幅提升单人作业的操作效率，避免手部频繁触碰控制按钮带来的操作中断问题。从结构设计来看，整体采用分层式布局，底部为带安装孔的固定基座，可通过螺栓直接固定在设备旁的地面或操作平台支架上，基座预留的安装孔位适配常规M6规格的固定螺栓，安装时需保证基座与安装面完全贴合，避免长期踩踏出现松动移位的情况。中部为开关主体的触发结构，内置触点组件与复位弹性结构，踩踏时通过踏板的下压行程触发内部触点通断，松开后踏板自动复位至初始位置，触发行程设计在15mm左右，既保证踩踏时的清晰反馈感，又不会因行程过大增加脚部操作疲劳。上部的踏板采用大接触面的弧形轮廓设计，表面做防滑纹理处理，适配工装鞋、劳保鞋的鞋底接触面积，踩踏时受力均匀，不会出现局部硌脚的问题，踏板边缘做圆角过渡处理，避免剐蹭作业人员的裤腿或鞋边。外壳采用高强度工程塑料材质，上半部分为深蓝色防护外壳，下半部分基座为青蓝色结构，整体防护等级适配车间常规作业环境，可阻挡日常加工产生的碎屑、少量飞溅的切削液侵入内部触点结构，延长部件的实际使用寿命。侧面预留的走线孔可直接接入设备控制回路，接线时无需拆解整体外壳，仅需打开侧面的接线端盖板即可完成线路连接，内部接线端子采用螺钉压接结构，适配0.5-1.5平方毫米的多股控制线缆，接线完成后可通过盖板处的密封结构压紧线缆外皮，避免拉扯线缆导致接线松脱。在实际选型适配时，需注意该部件的触发力设置在20N左右，适配成年作业人员的常规脚部踩踏力度，不会因误碰轻易触发，也不会因踩踏力度要求过高增加长时间操作的疲劳感，安装时需预留踏板前后各50mm的活动空间，保证踩踏行程不受周边设备或管线的干涉，同时要避开地面有积水、大量油污的区域，虽然外壳具备基础防护能力，但长期浸泡在油污或积水中仍会影响内部触点的导通可靠性。
