便携式手持寻呼终端外壳结构设计

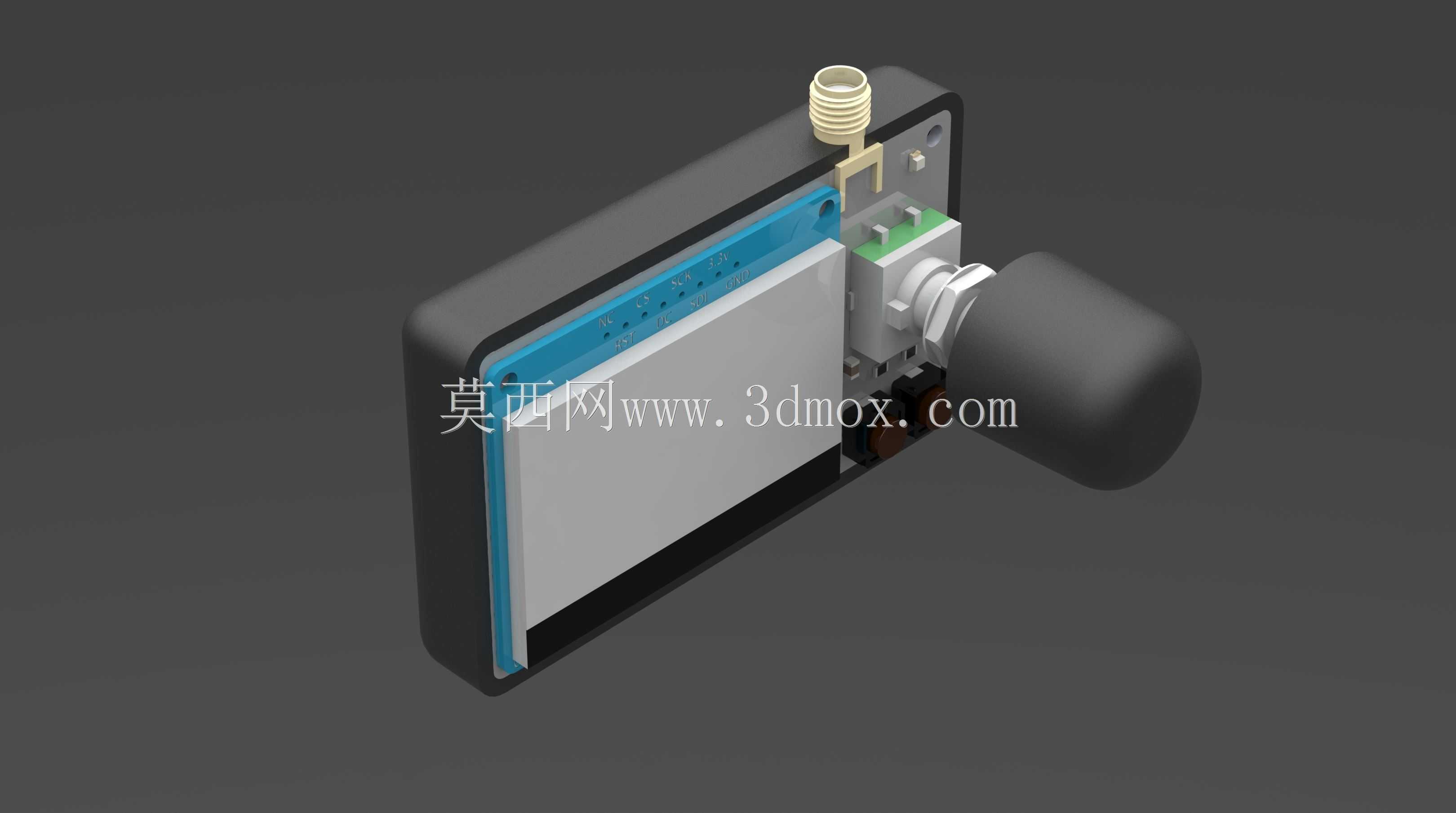

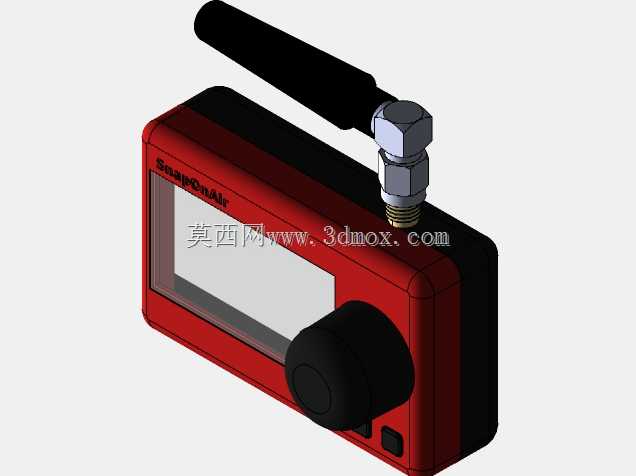

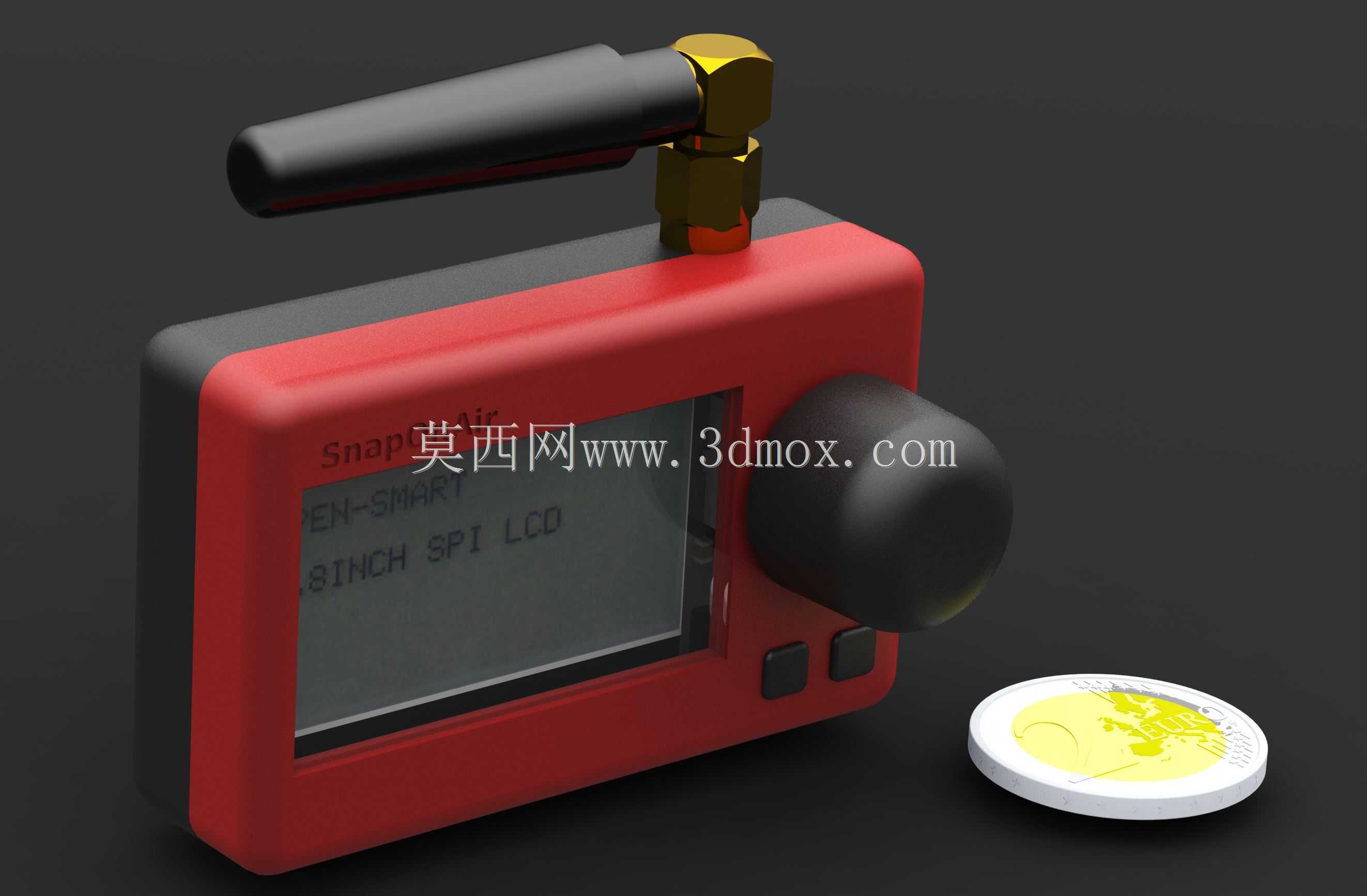

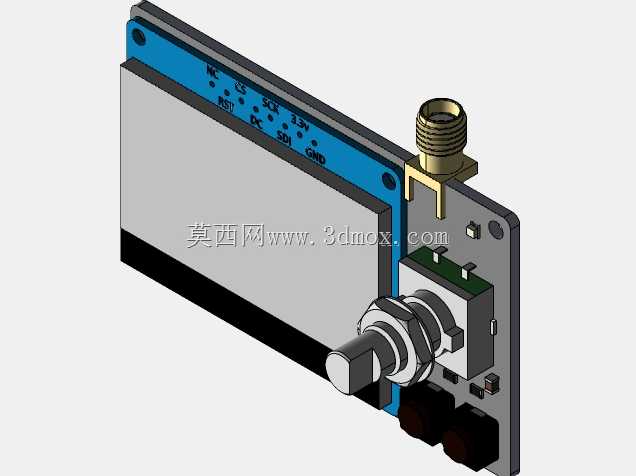

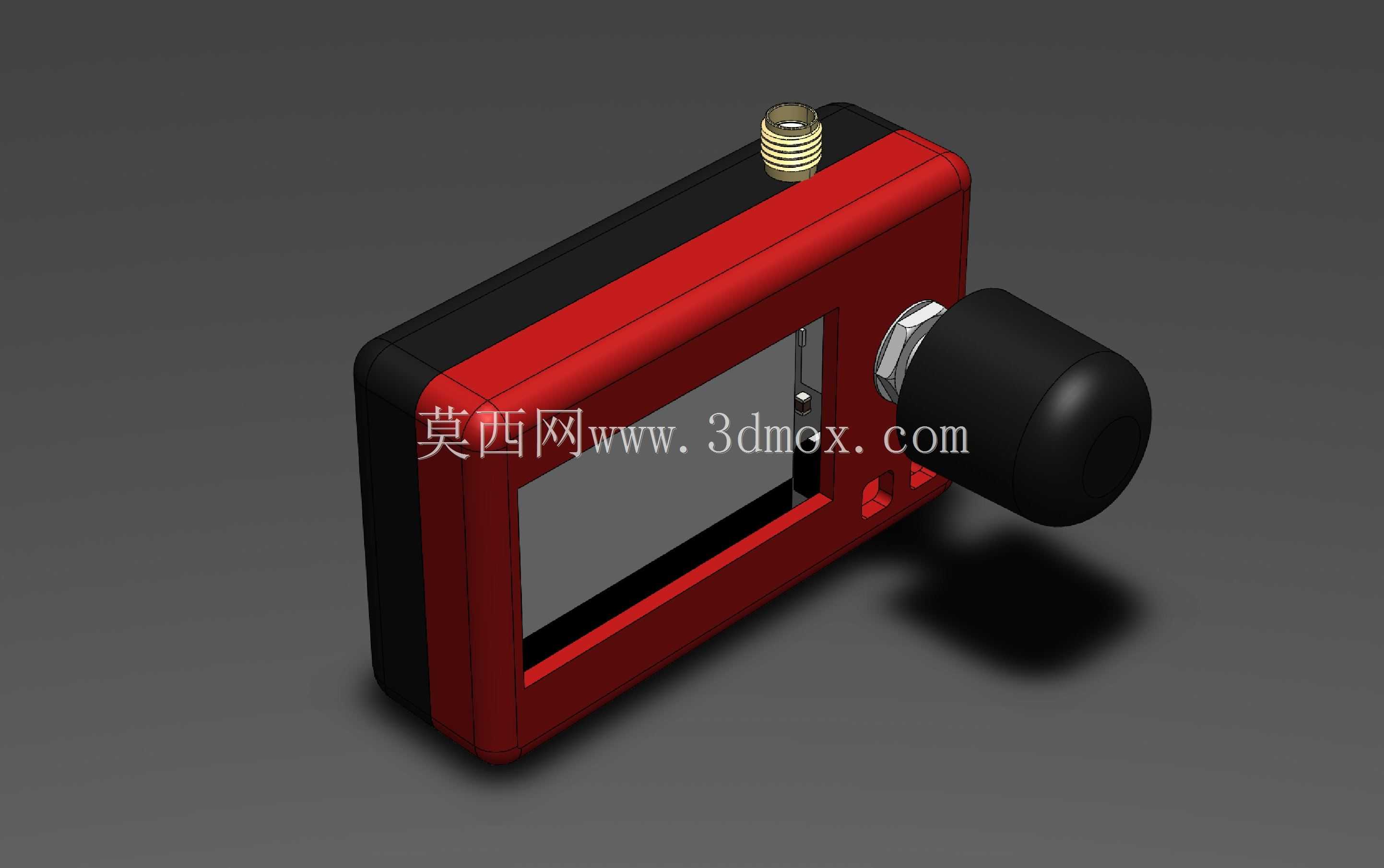

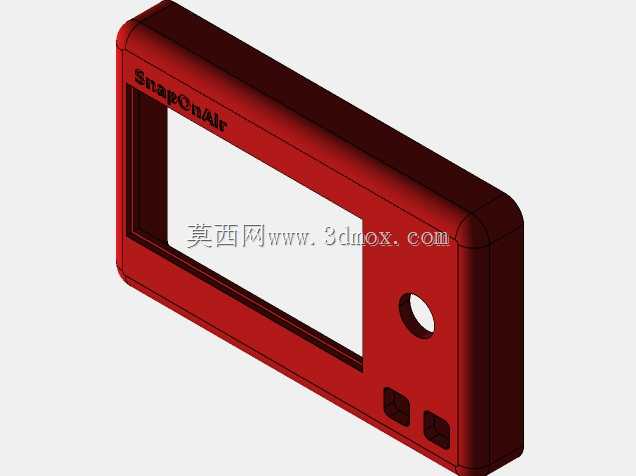

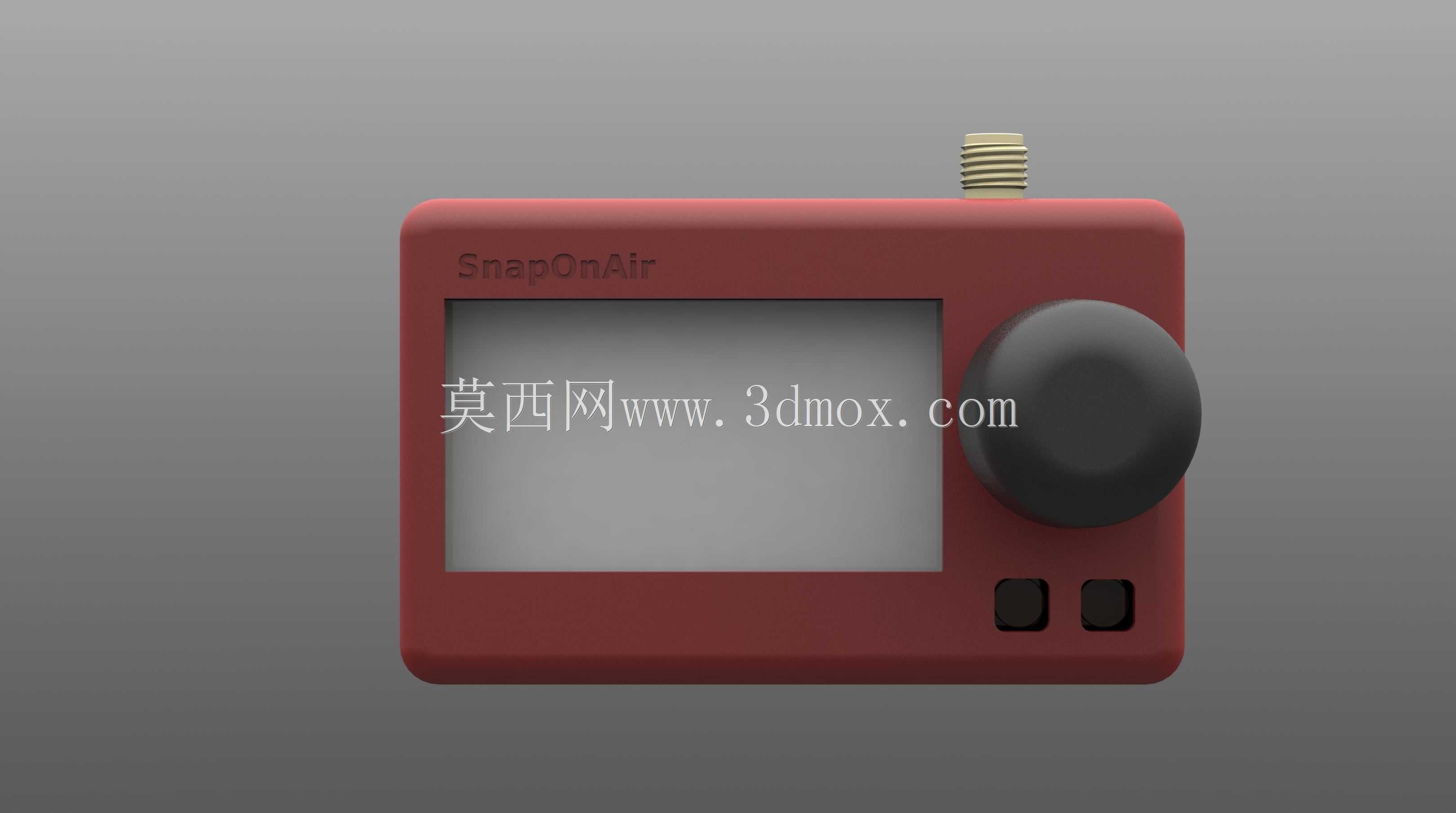

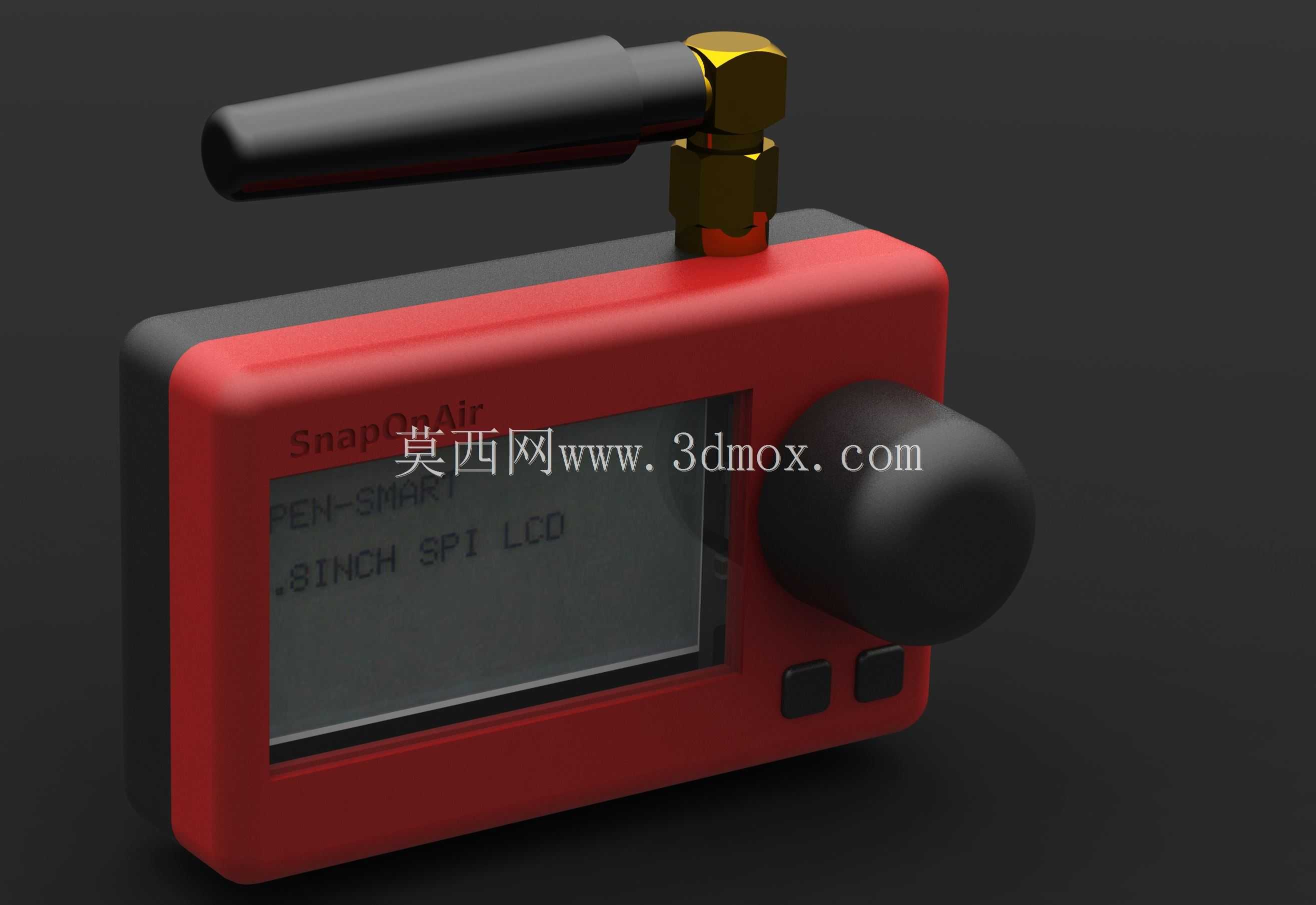

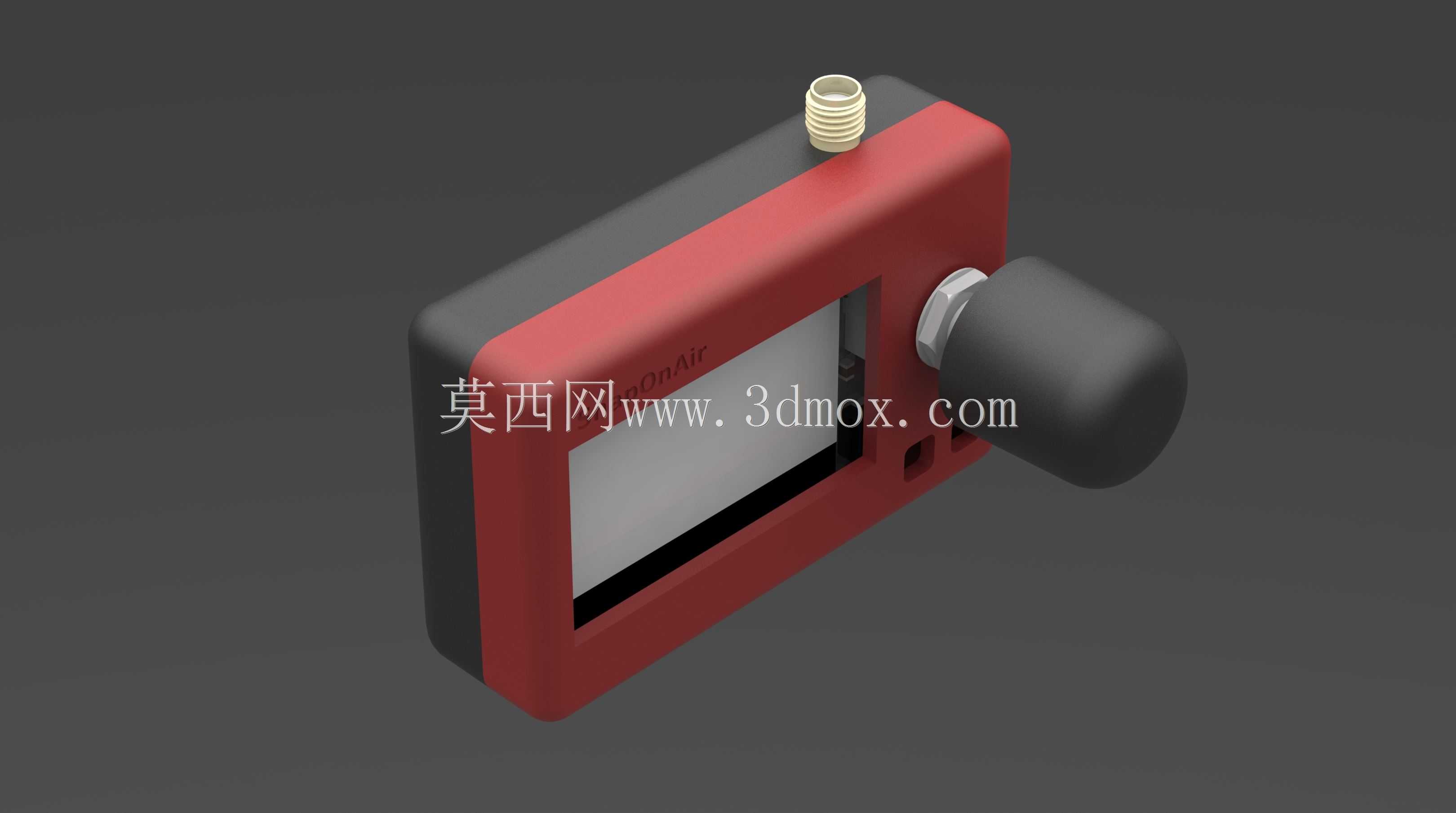

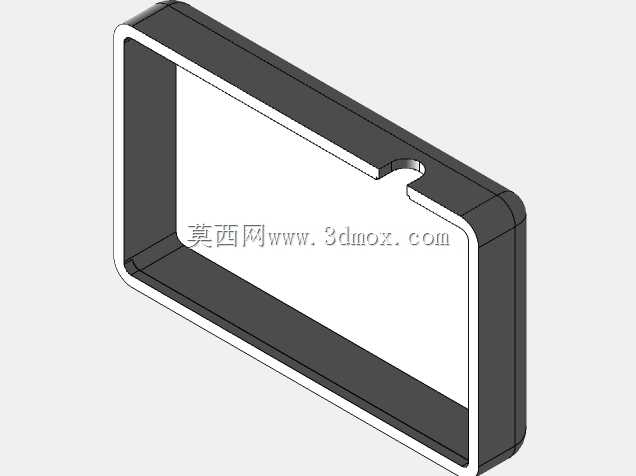

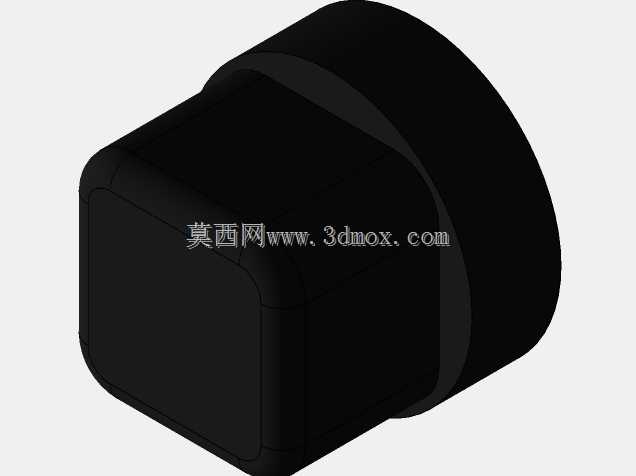

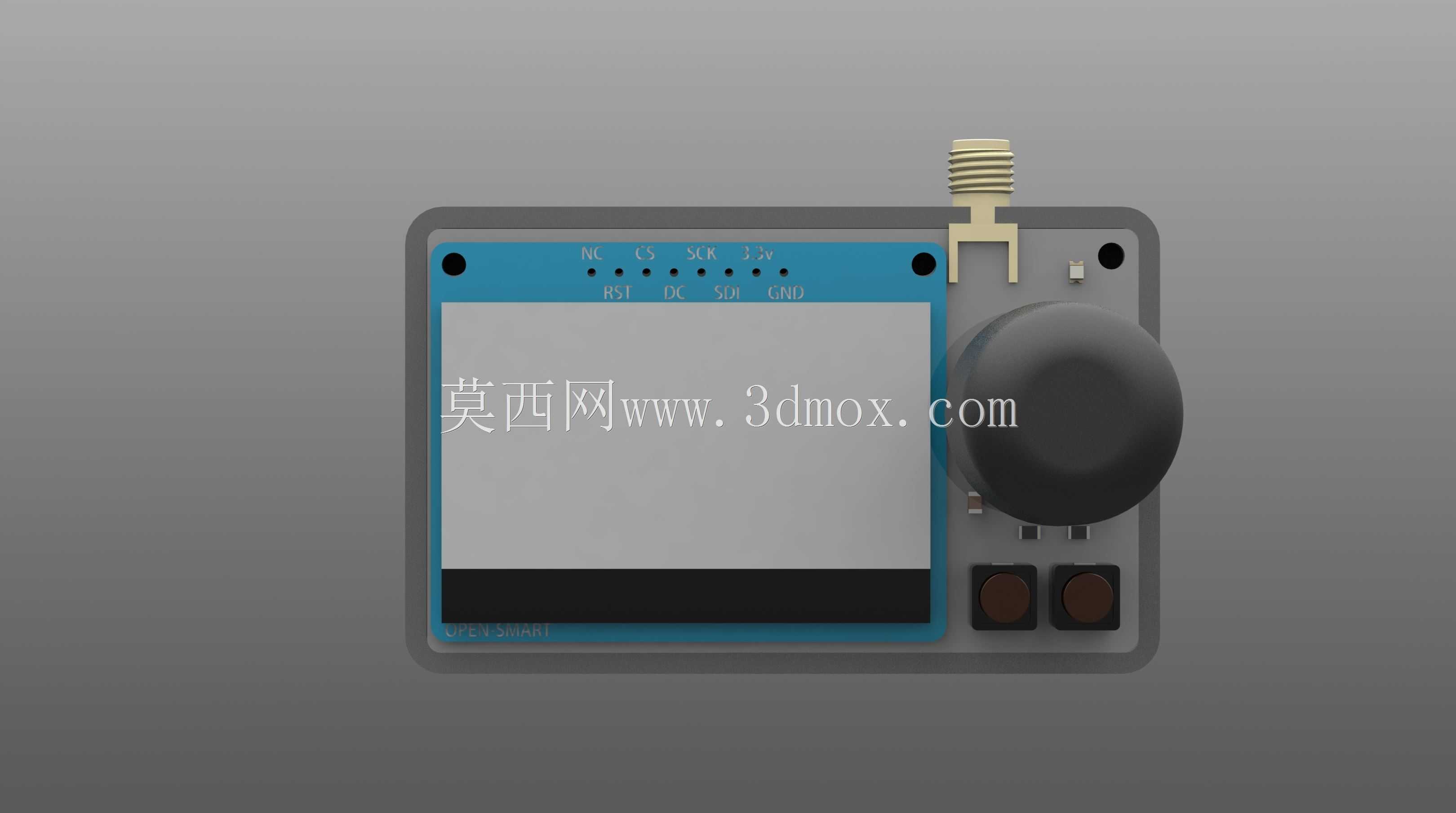

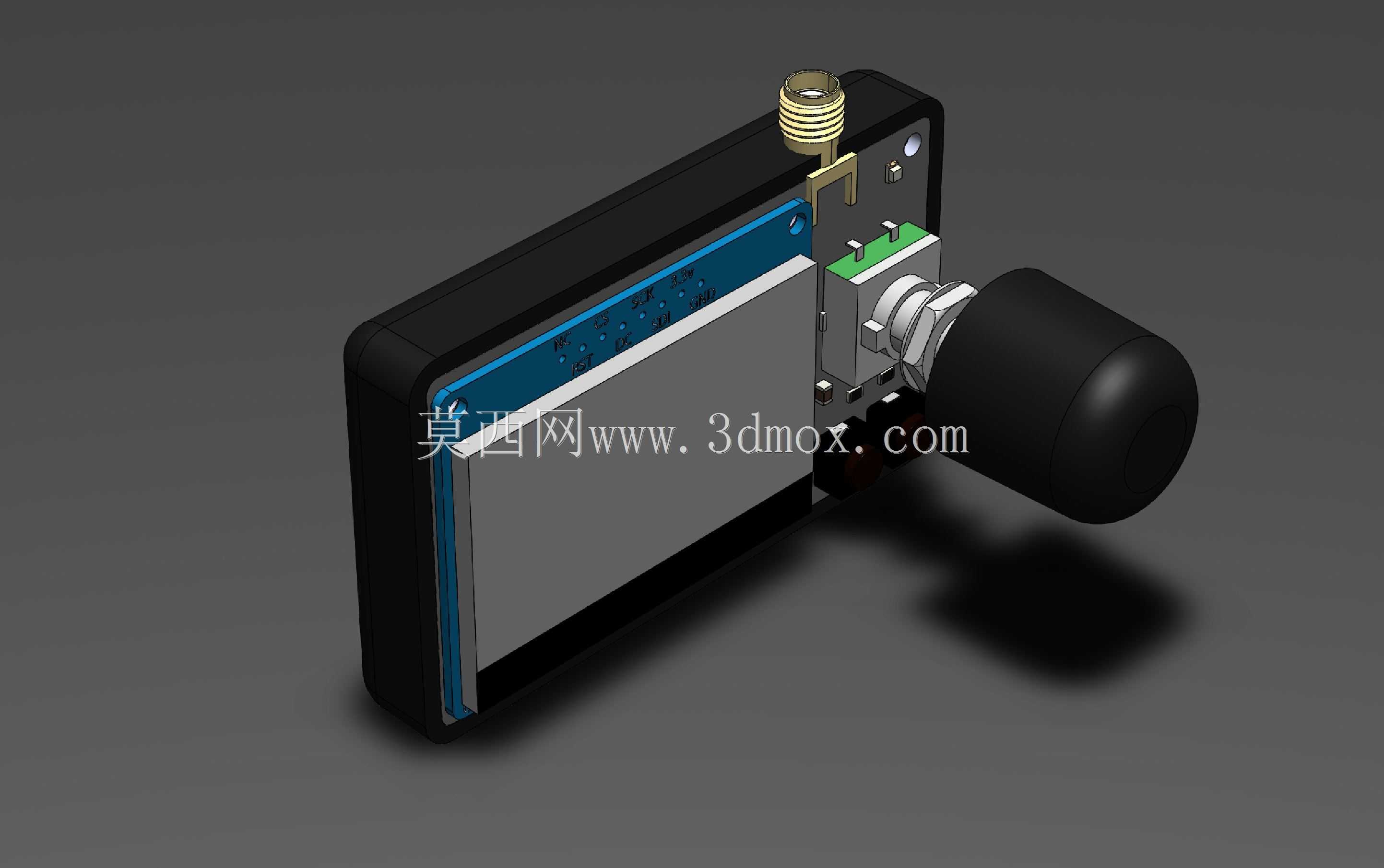

这款手持寻呼终端的外壳设计，首先要适配户外作业场景下的便携使用需求，整体采用贴合手掌的弧面包角处理，避免直角硌手的问题，单手握持时重心落在掌心区域，长时间携带不会产生明显的负重坠手感。壳体主体采用上下扣合的装配结构，侧边预留的天线安装位做了金属嵌件预埋设计，天线与壳体衔接处做了阶梯式止口，既可以提升装配后的同轴度，也能避免日常使用中天线根部受外力弯折出现壳体开裂的问题。正面的显示屏安装区域做了下沉式台阶设计，屏幕装配后表面与壳体端面预留0.3mm的防护高差，即使设备正面朝下放置在硬质工作台面，也不会直接刮擦屏幕表面，屏幕周边的密封槽可以适配泡棉胶圈，满足日常泼溅防护的使用需求。侧边的旋钮安装位做了同轴定位凸台，旋钮装配后与壳体表面保留0.8mm的活动间隙，旋转操作时不会剐蹭壳体表面的喷涂层，旋钮下方的两个功能按键采用悬臂式卡扣结构，按键行程控制在1.2mm，按压力度适配日常单指操作的反馈力度，不会出现过软误触或者过硬按压费力的问题。壳体内部的筋位布局完全适配内部电路板的安装孔位，PCB板装配后通过四个角的定位柱完成预固定，筋位高度刚好贴合电路板背面，避免设备受冲击时电路板出现窜动移位，电池仓区域做了独立的隔舱设计，隔舱壁厚控制在1.5mm，既可以满足结构强度要求，也能给电池预留足够的膨胀空间，避免电池鼓胀顶坏壳体或者屏幕。壳体边角做了2mm的R角过渡，跌落时可以分散冲击力，降低壳体开裂的风险，背面的防滑区域做了细微的晒纹处理，手持时的摩擦力足够，即使手上沾有少量汗液也不会轻易滑落。天线的长度经过适配，完全展开后不会遮挡屏幕显示区域，收纳状态下天线贴合壳体侧边，不会额外增加设备的整体宽度，方便放入工装口袋或者设备腰包中携带。壳体的分模线设置在侧边居中位置，后续注塑生产时可以减少飞边处理的工作量，表面处理采用哑光磨砂质感，不容易残留指纹和使用划痕，长期使用也能保持较好的外观状态。
