CNC设备用并行端口信号分接转接板

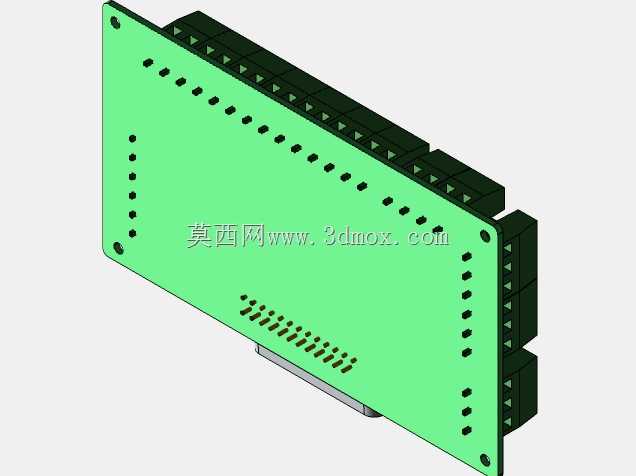

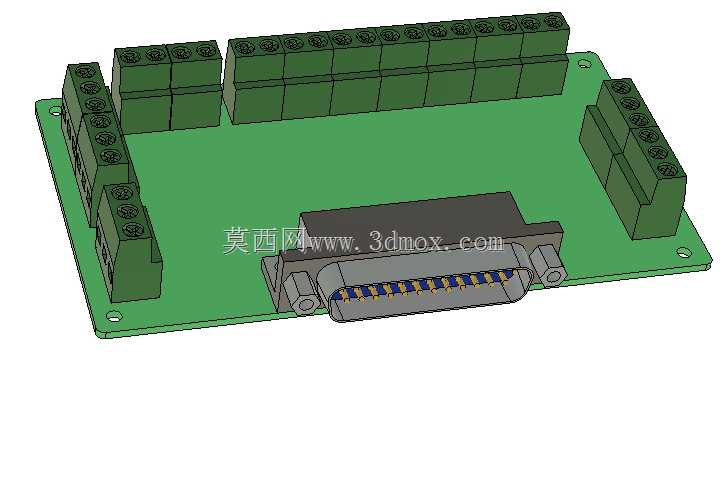

在小型数控雕铣、桌面级CNC加工设备的电控系统搭建中，并行端口的信号分接一直是布线环节的常见痛点——原生并口引脚密度高，直接焊接接线不仅容错率低，后期排查信号故障时拆改难度极大，这类分接转接板就是针对该场景设计的信号中转部件。从结构设计来看，板载的DB型并行端口接口布置在板边单侧位置，接口采用带固定耳的焊装结构，可直接与上位机或运动控制卡的并口输出端对接，固定耳预留的螺丝孔能在插装后完成机械锁附，避免设备运行过程中振动导致接口松脱、信号中断。板体其余三侧均布置了螺钉锁紧式接线端子，端子按信号类型做了分区排布，对应并口的输入、输出、电源、接地引脚分别成组排列，接线时无需反复对照引脚定义表跨区找位，能大幅降低现场接线的错接概率。设计阶段充分考虑了安装边界的适配性，PCB板四角预留了标准沉头安装孔，孔位间距匹配常规DIN导轨安装底座的固定尺寸，既可以通过铜柱直接固定在电控箱内的绝缘安装板上，也能搭配导轨卡扣快速卡装在标准电控柜导轨上，板体边缘与端子、接口的外侧预留了足够的接线操作空间，接插并口插头时不会与周边端子的压线螺钉产生干涉，端子排的接线口朝向统一向外，压线操作时螺丝刀可垂直伸入螺钉槽，无需倾斜操作就能完成导线锁紧。这类转接板的核心作用是将并口的密集引脚信号拆分引出到独立接线端子上，每一路信号对应独立的接线位，支持0.5-2.5平方毫米的多股软线直接压接，无需额外做插针预处理，对于CNC设备的限位开关、主轴启停信号、步进驱动器脉冲方向信号的接线整理十分友好，能让电控箱内部布线更规整，后期更换配件或调整信号线路时，只需松开对应端子的螺钉即可拆改线路，不会波及其他接线回路。板体采用环氧玻纤基材，布线时大电流回路做了加宽铜箔处理，信号回路做了平行等长布线设计，减少高速脉冲信号传输过程中的串扰，端子选用的是带阻燃外壳的螺钉式接线端子，长期通电运行时的温升控制在安全范围内，适配工业现场的长时间连续运行工况。
