FRC842猎鹰竞赛投射机器人结构设计

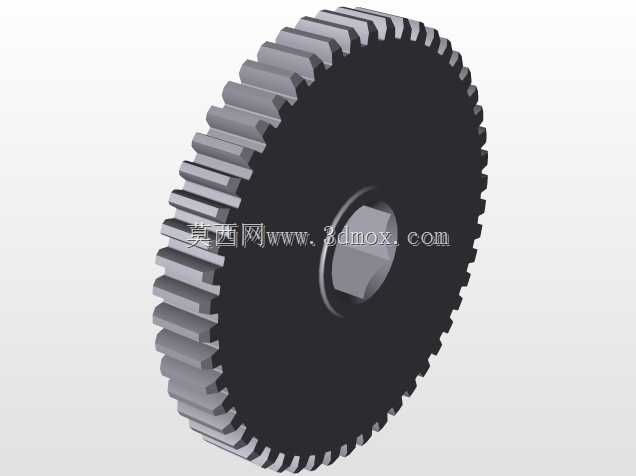

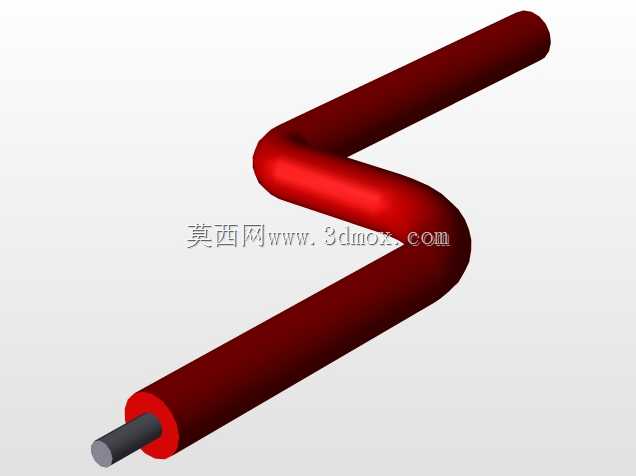

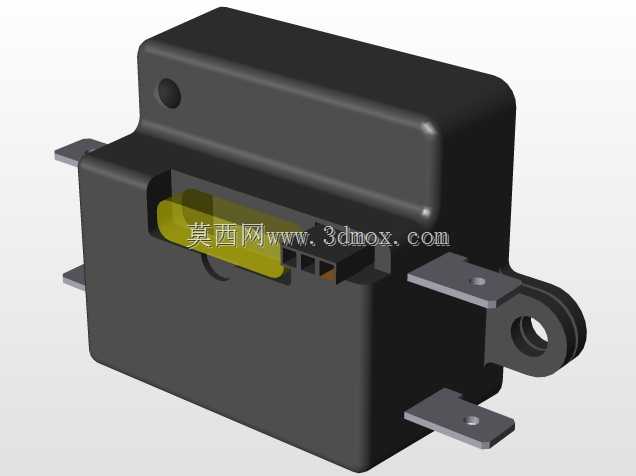

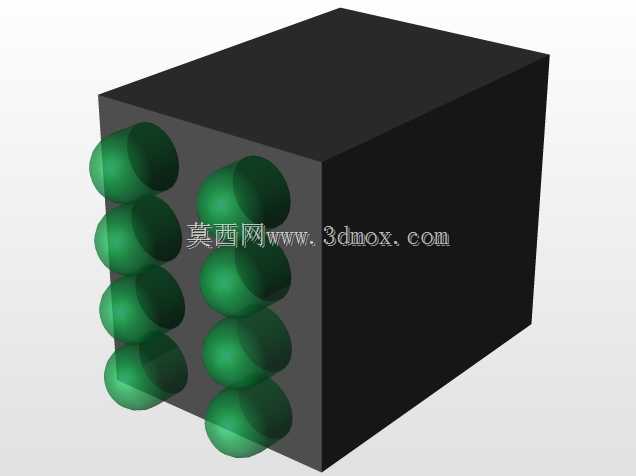

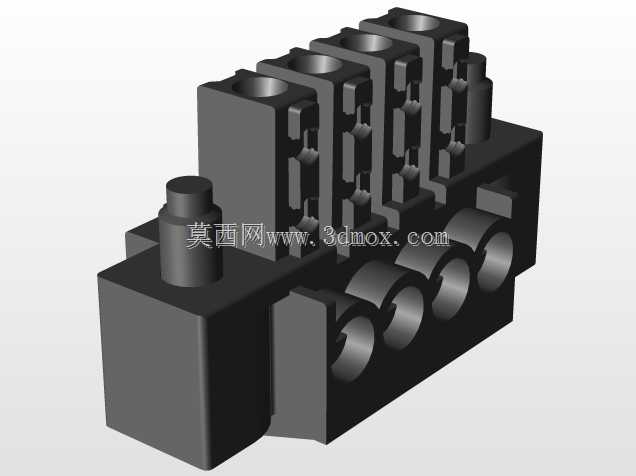

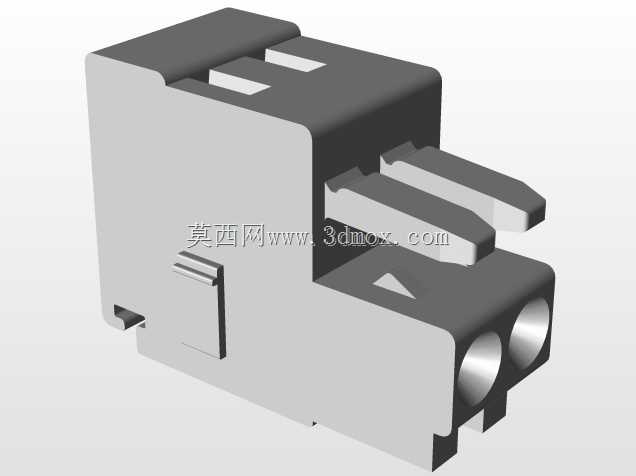

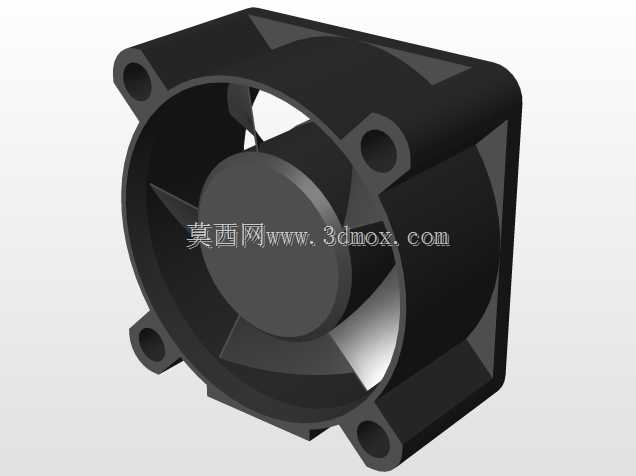

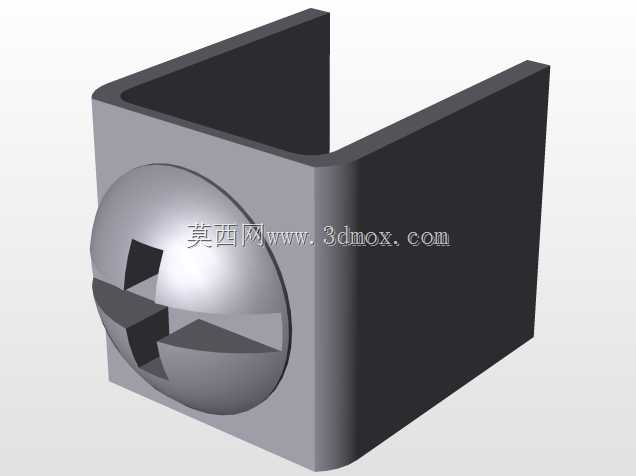

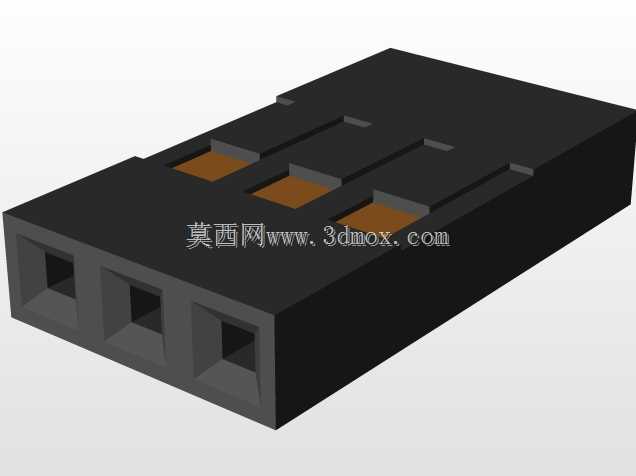

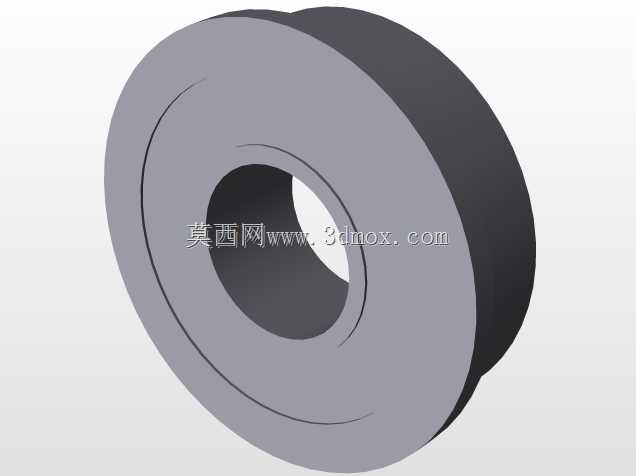

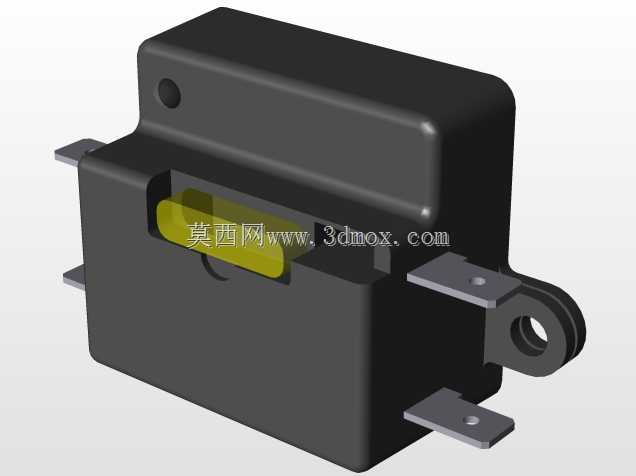

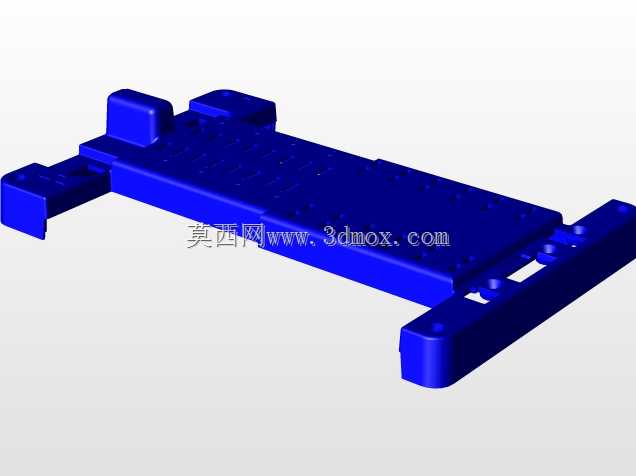

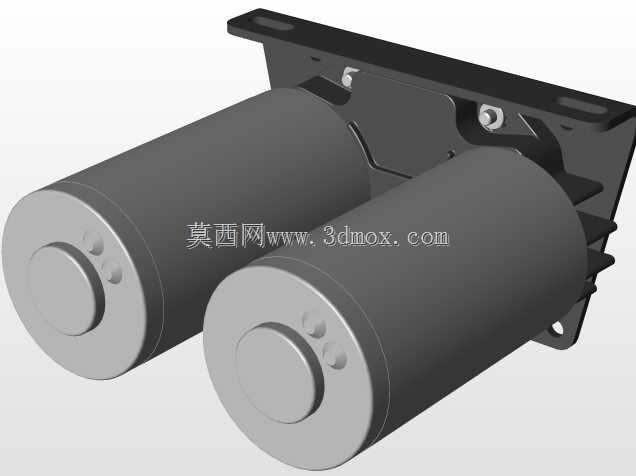

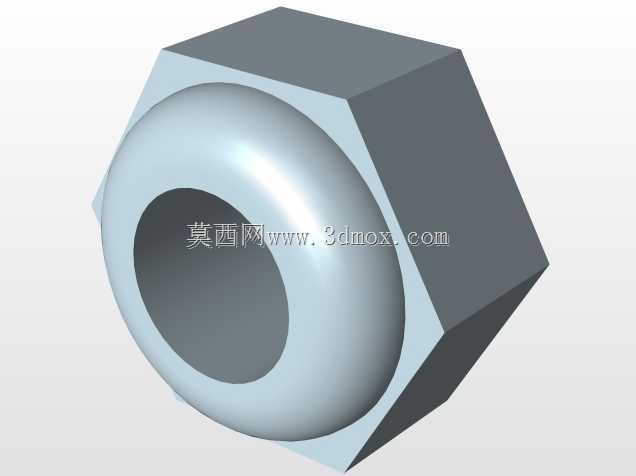

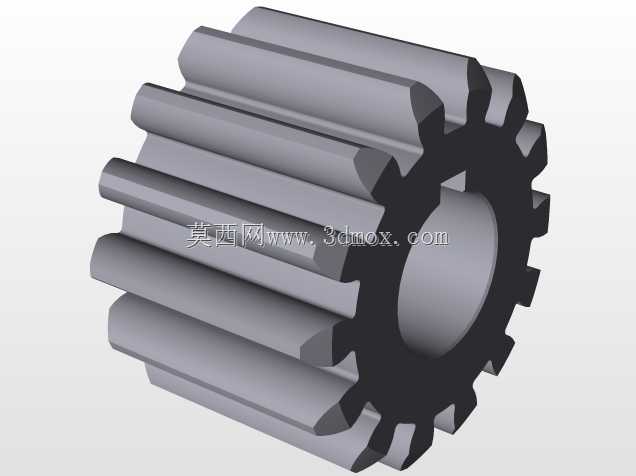

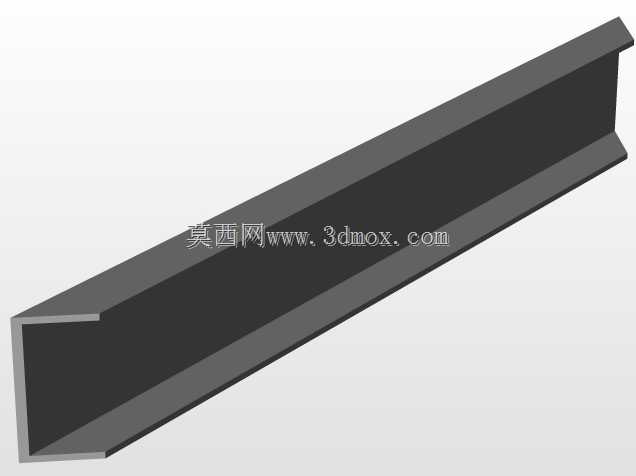

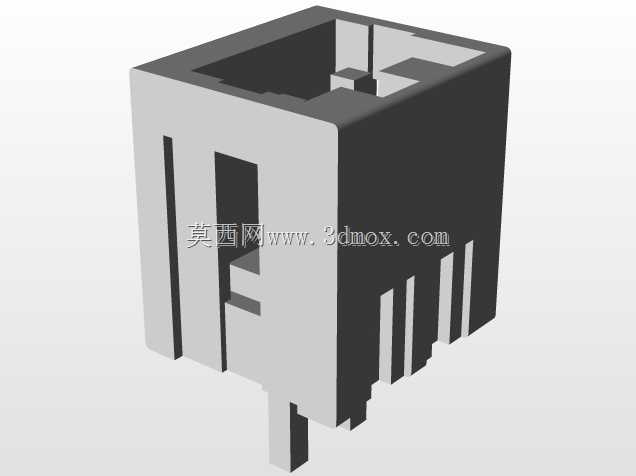

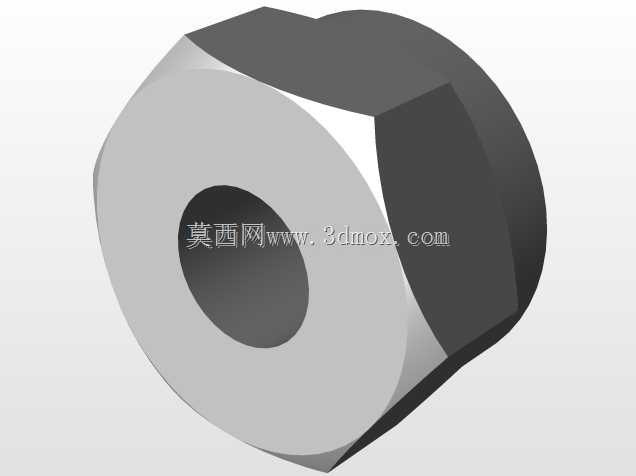

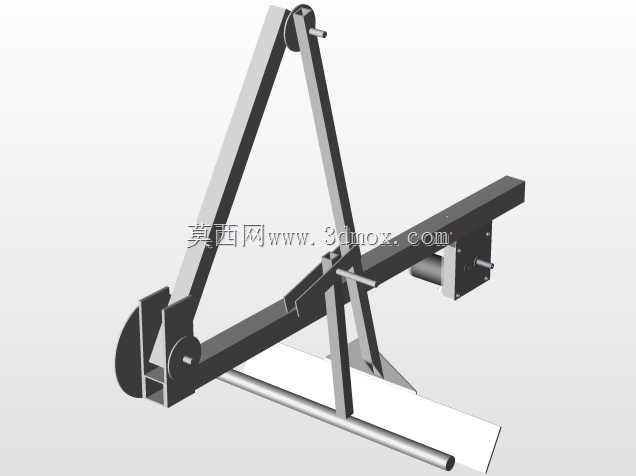

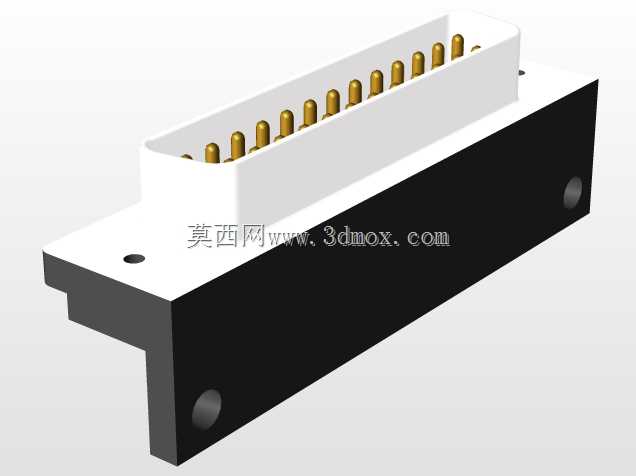

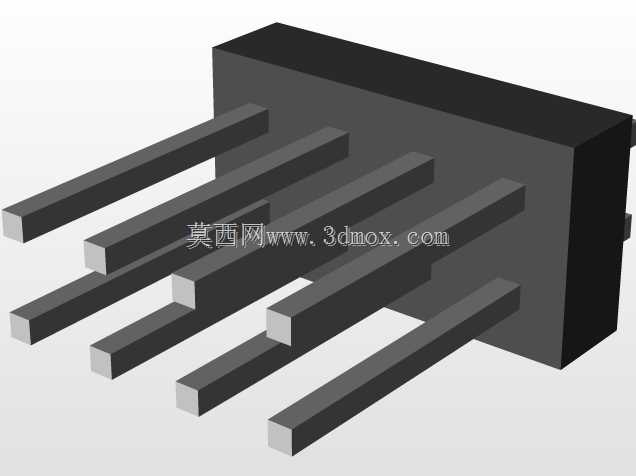

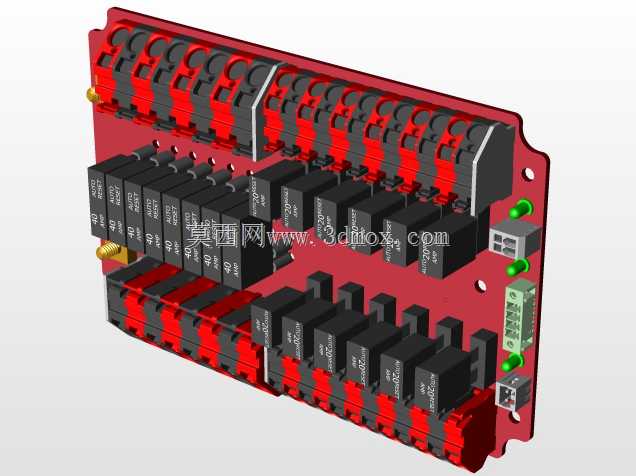

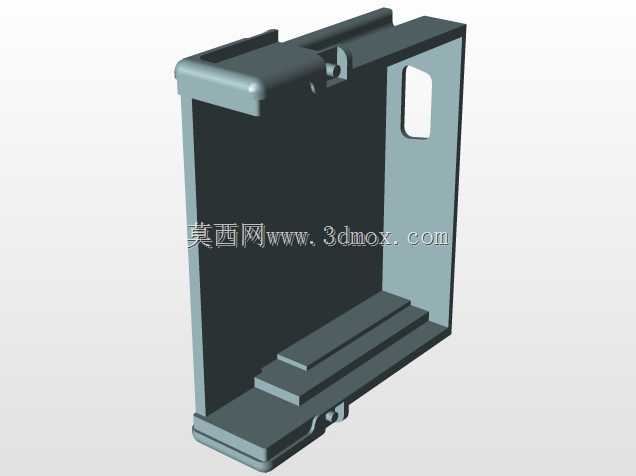

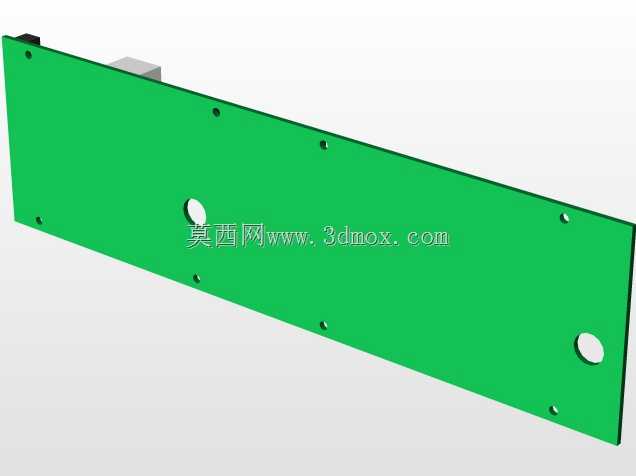

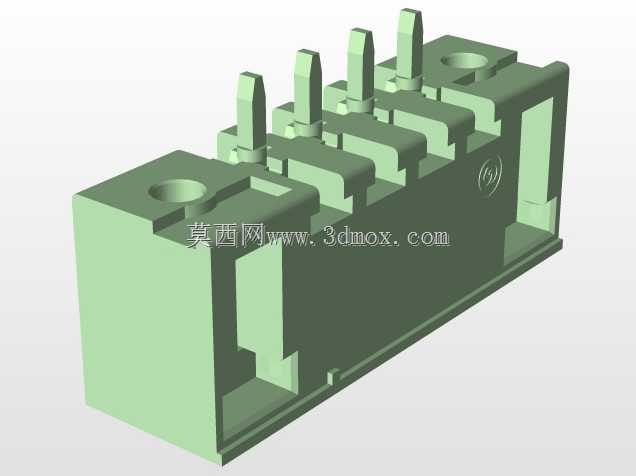

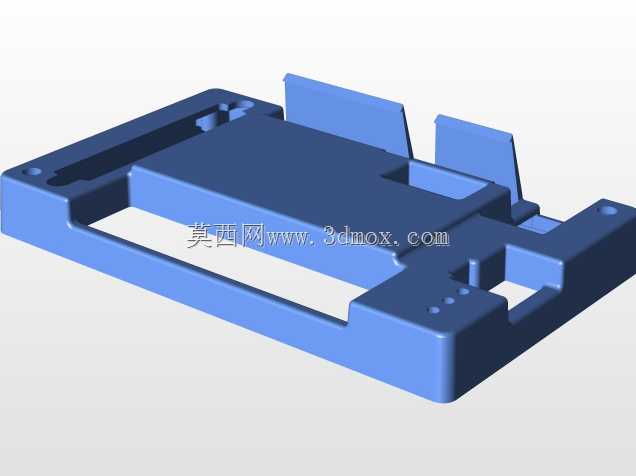

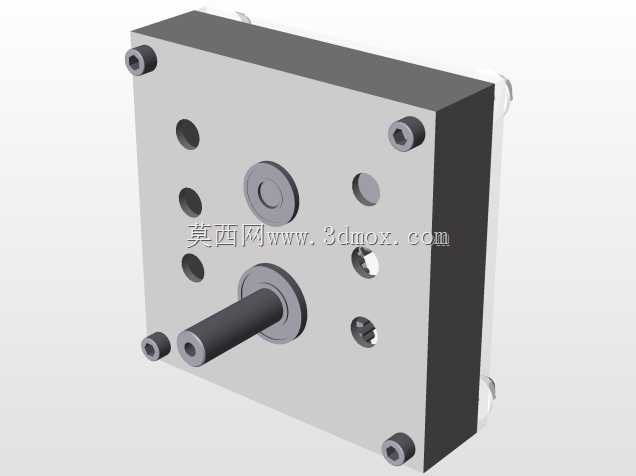

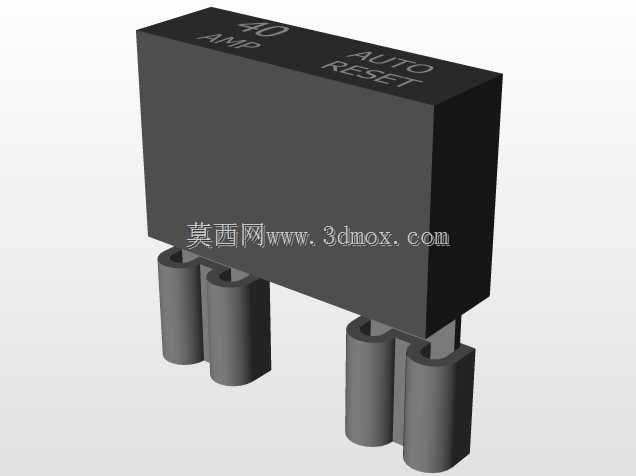

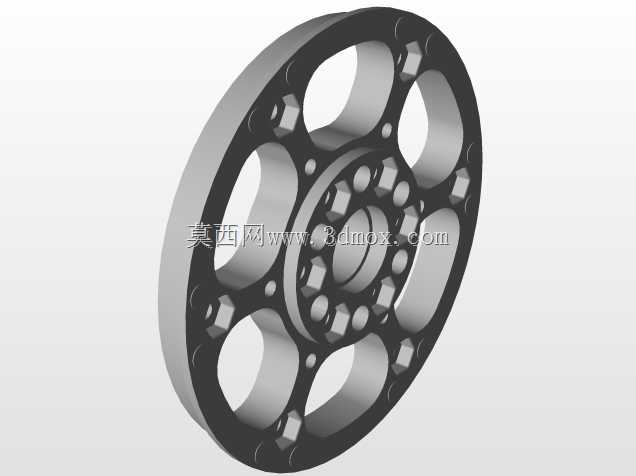

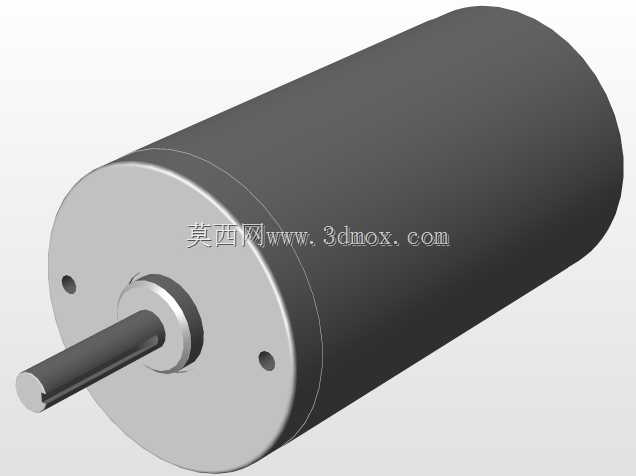

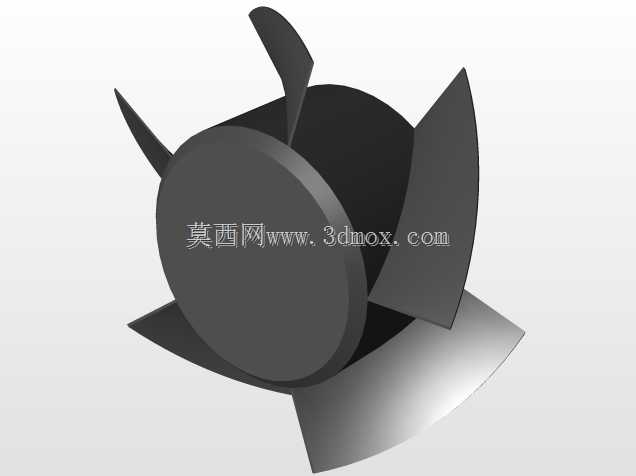

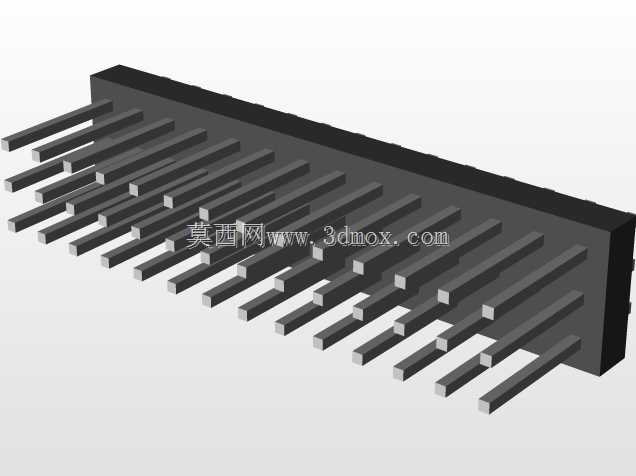

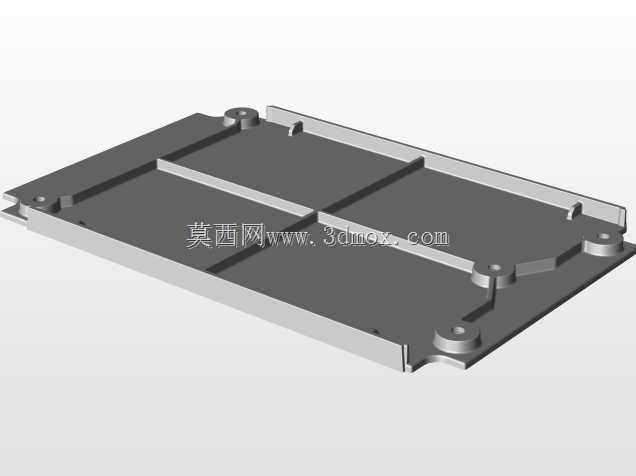

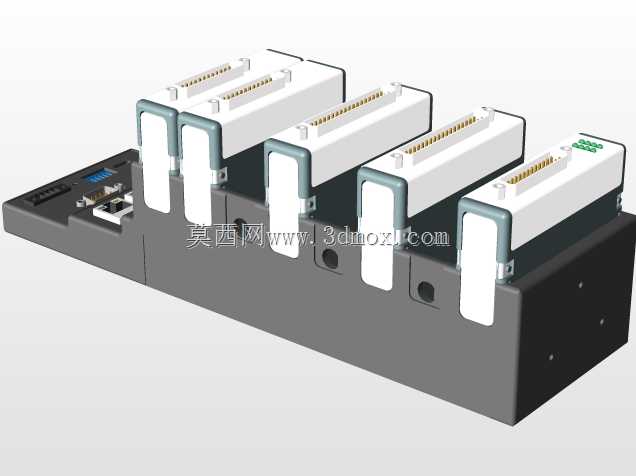

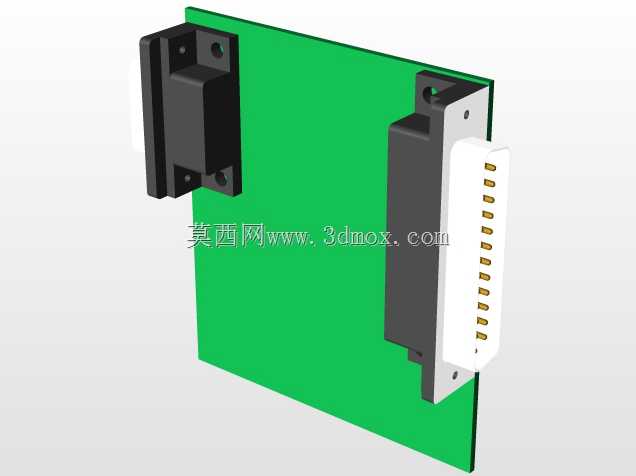

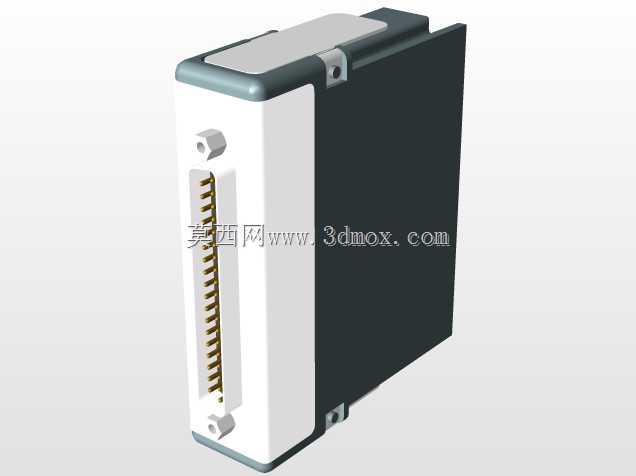

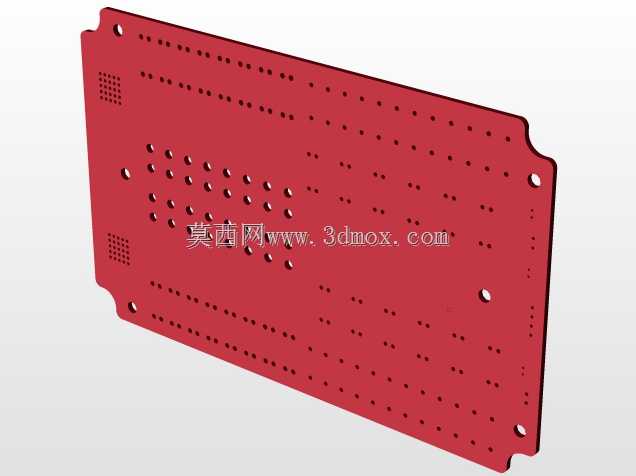

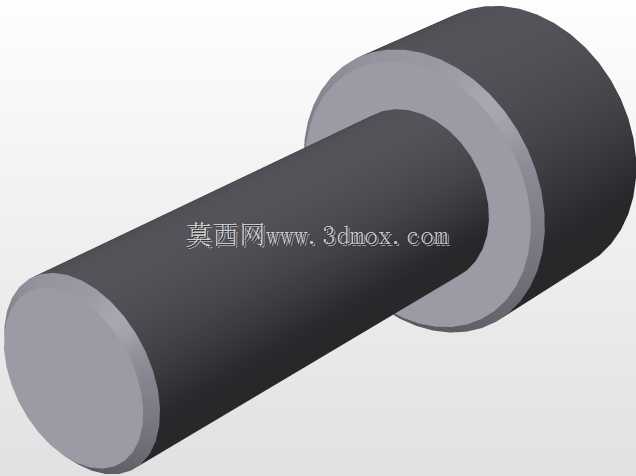

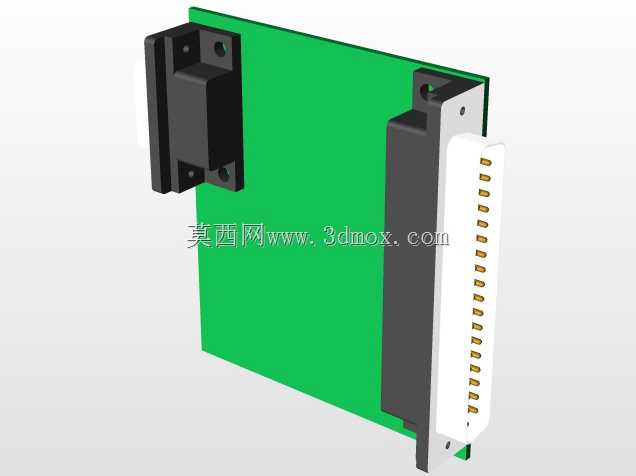

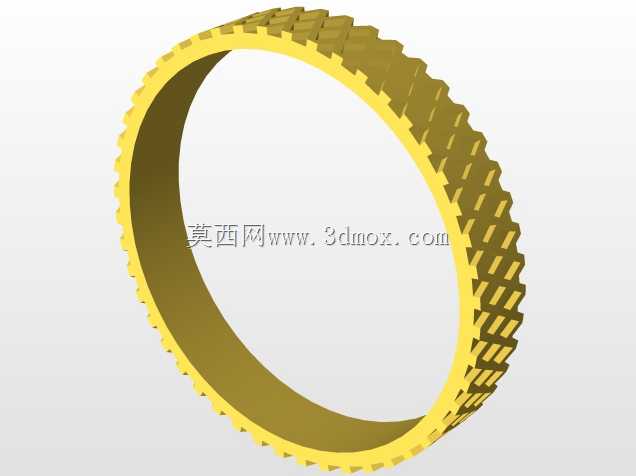

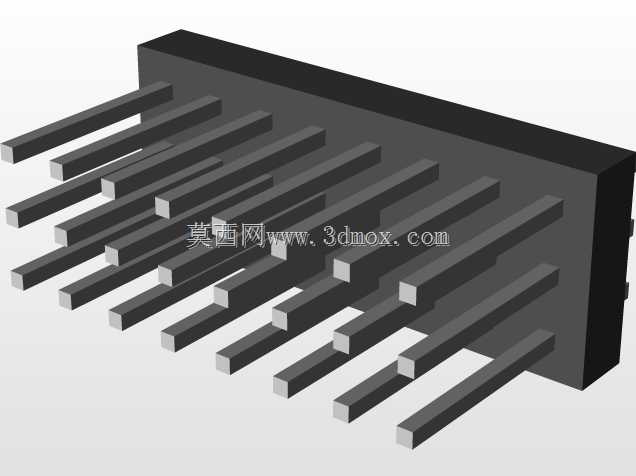

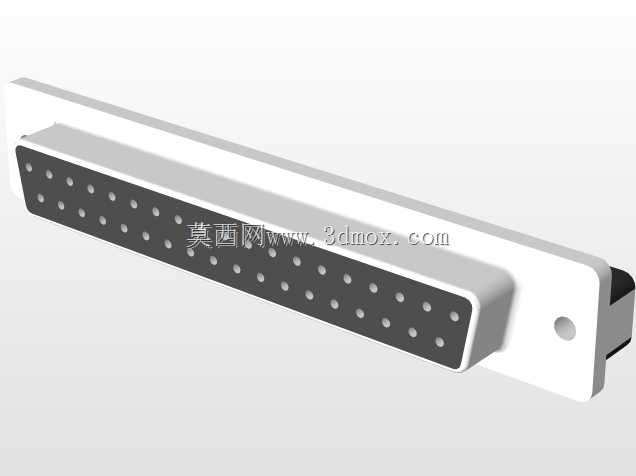

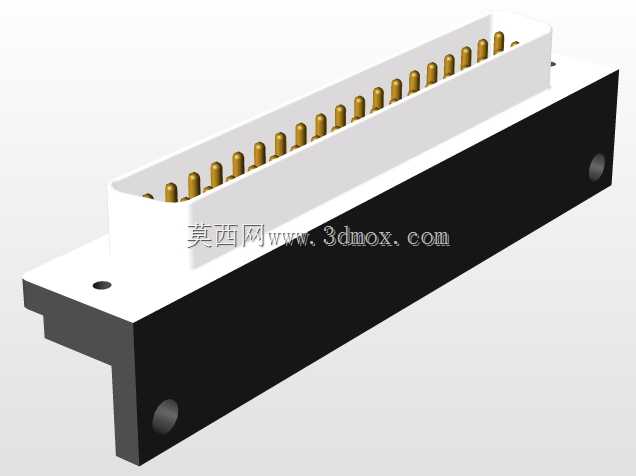

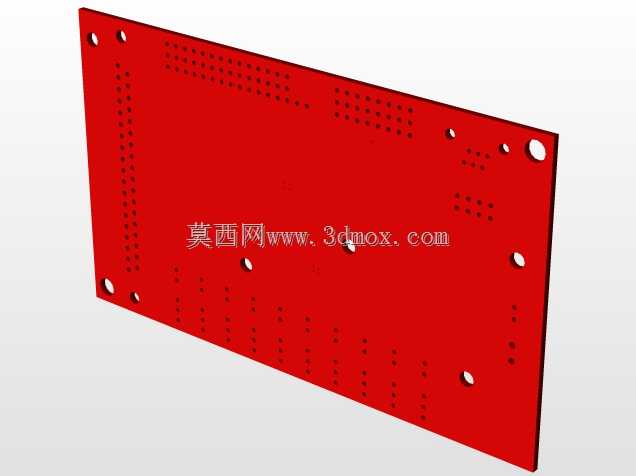

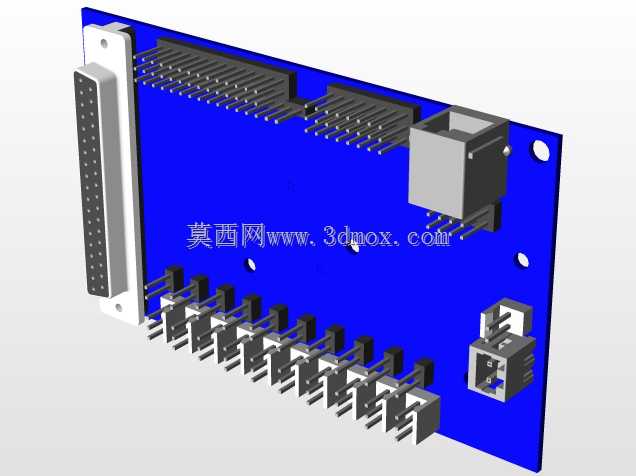

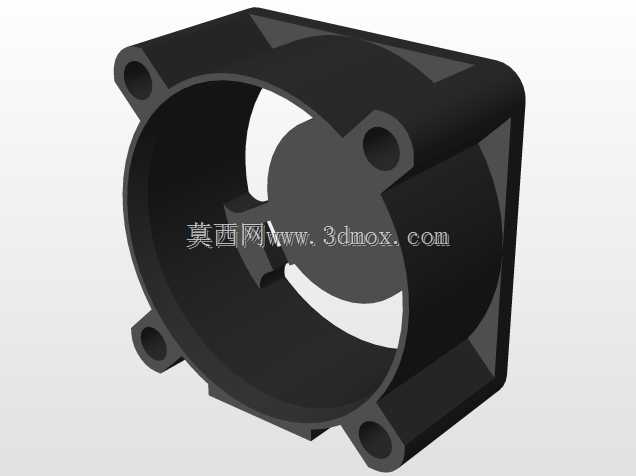

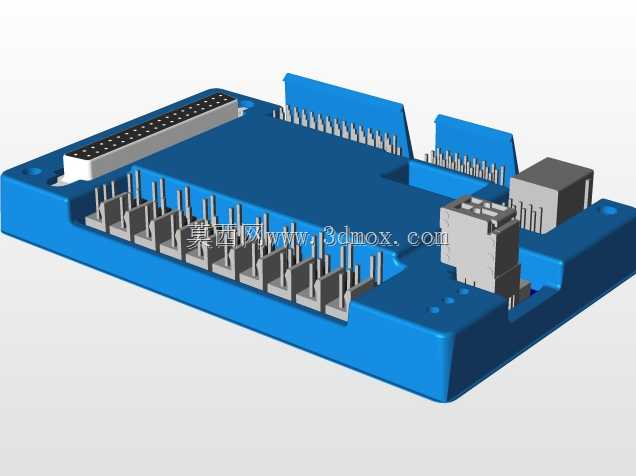

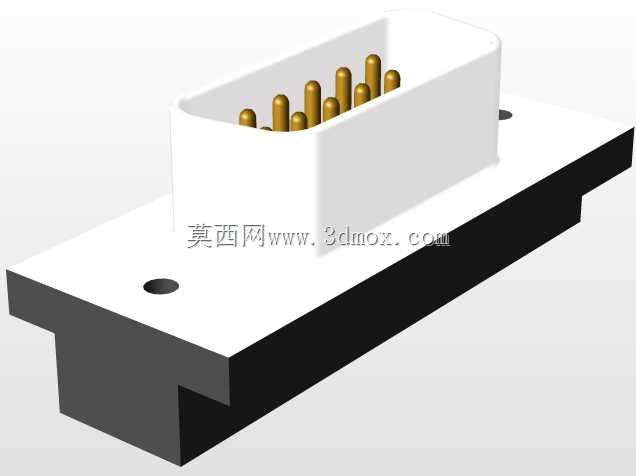

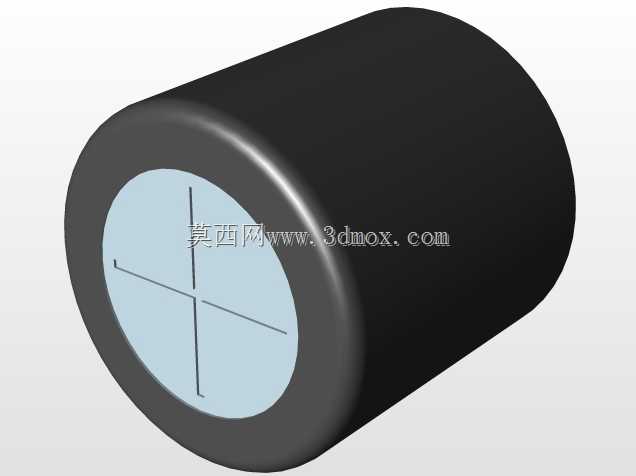

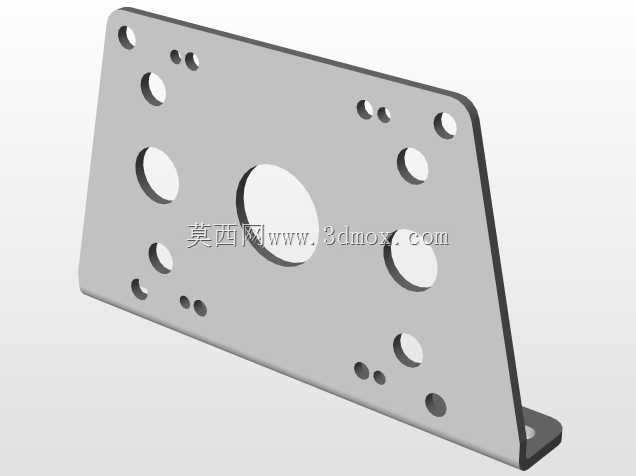

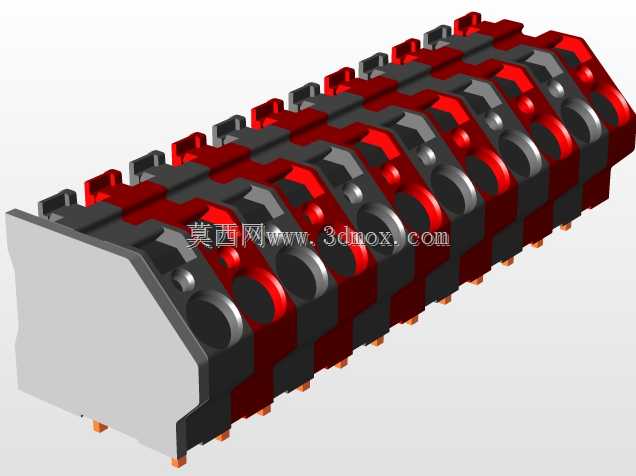

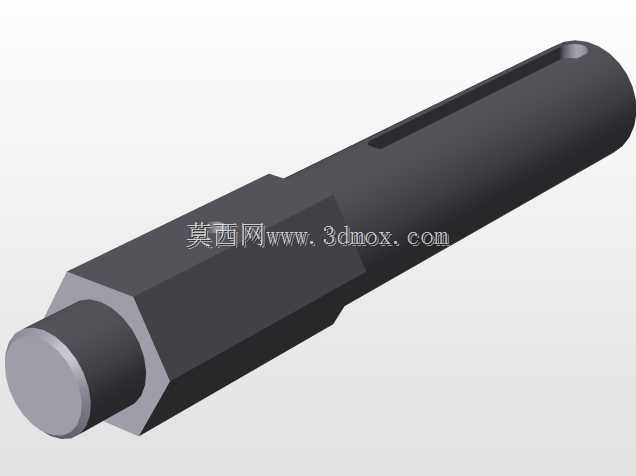

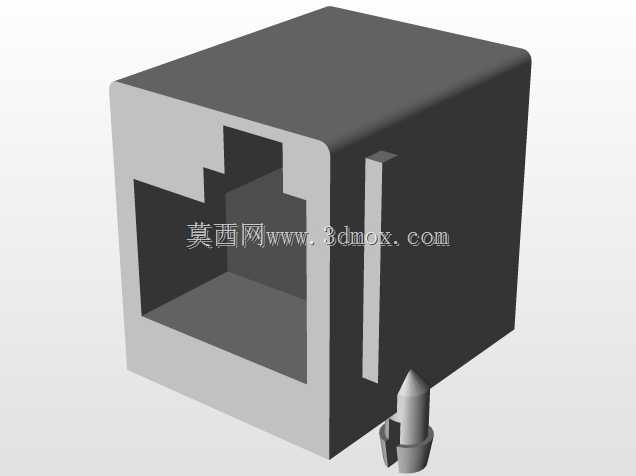

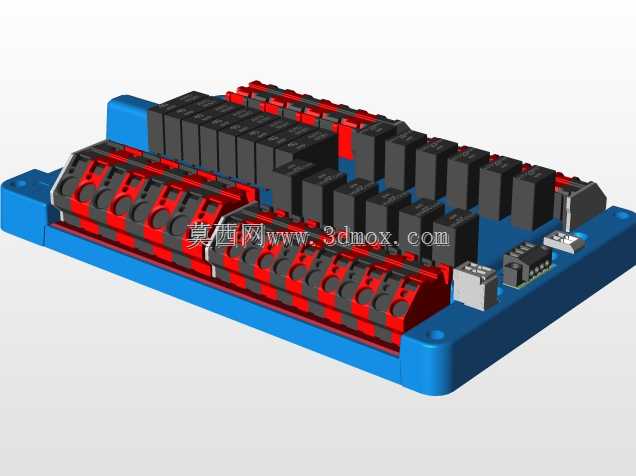

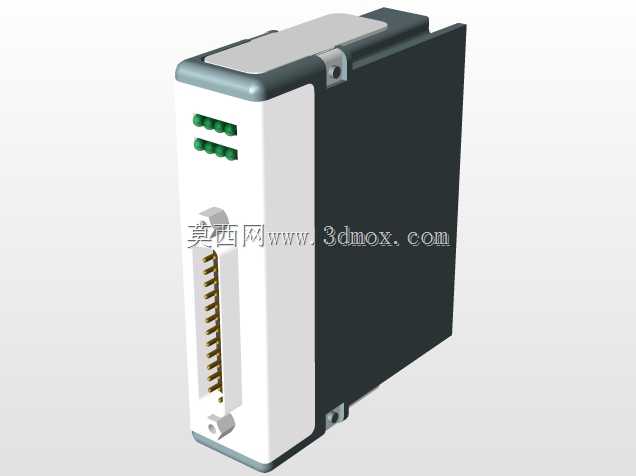

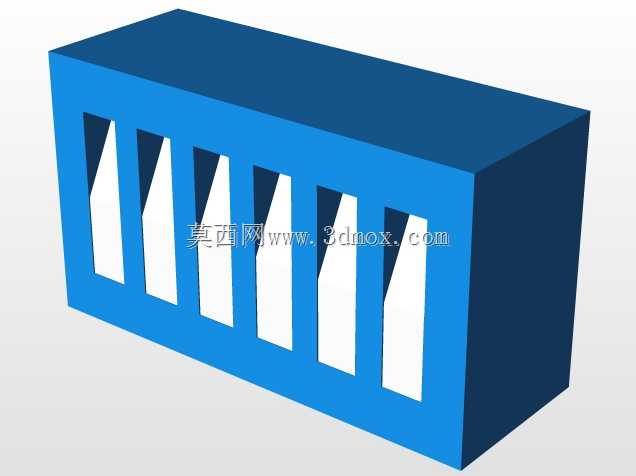

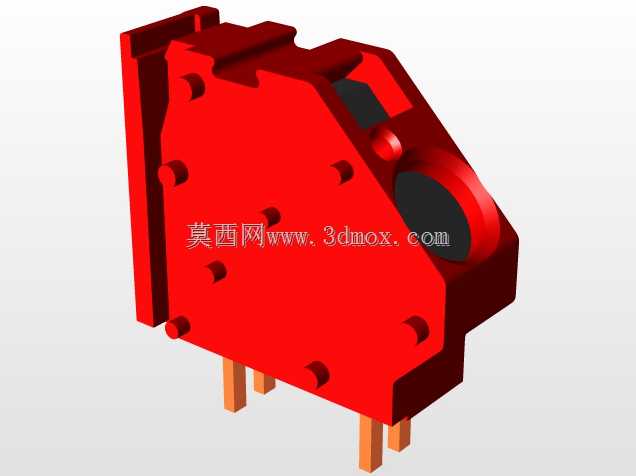

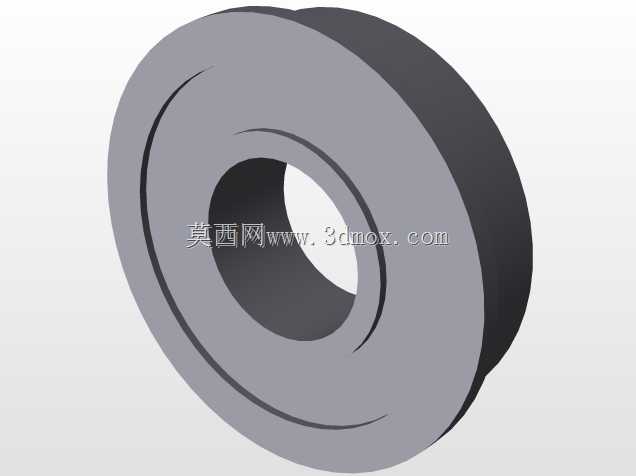

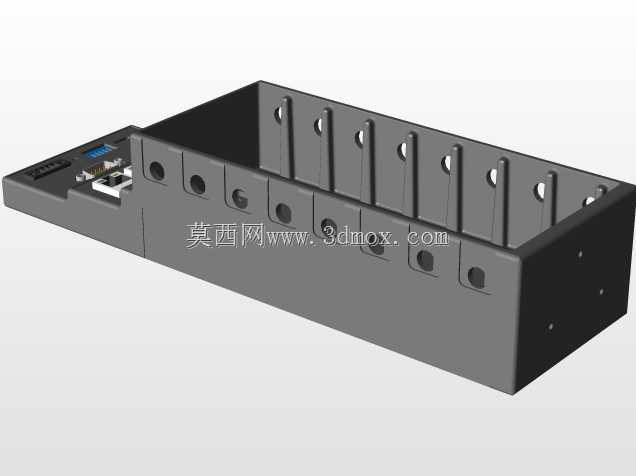

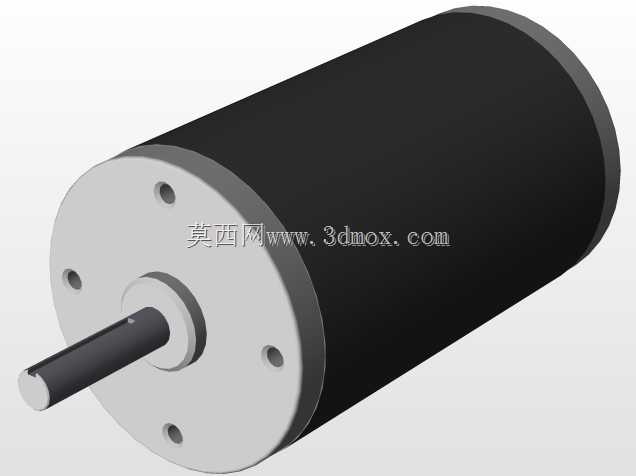

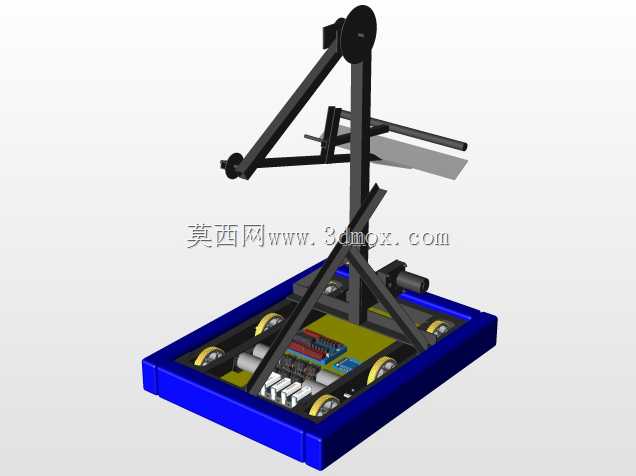

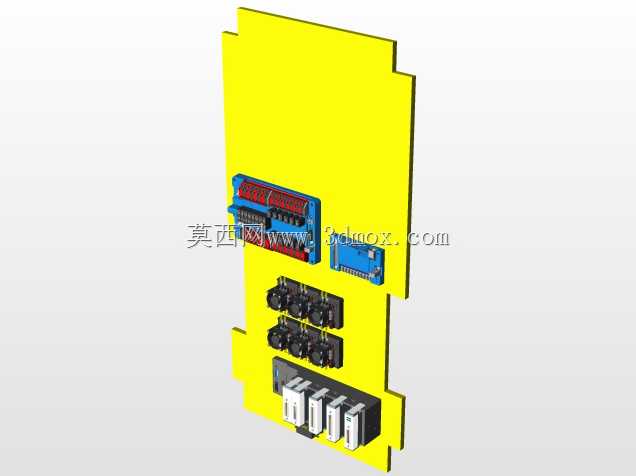

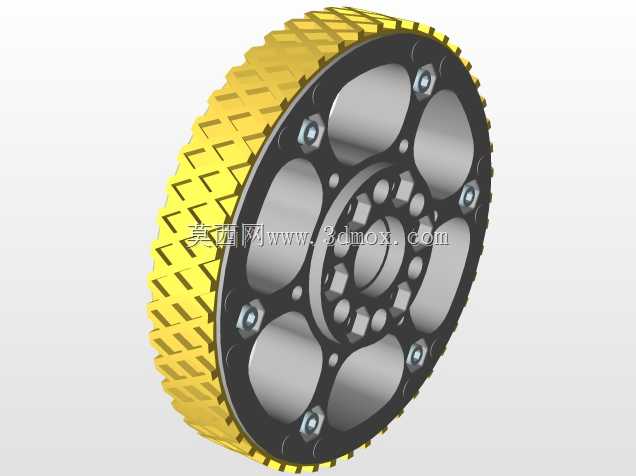

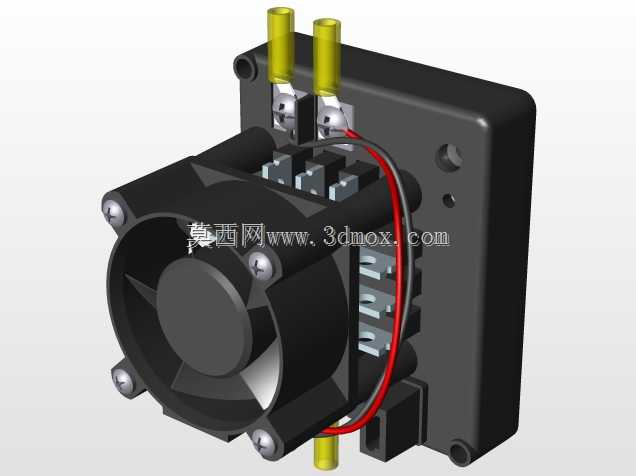

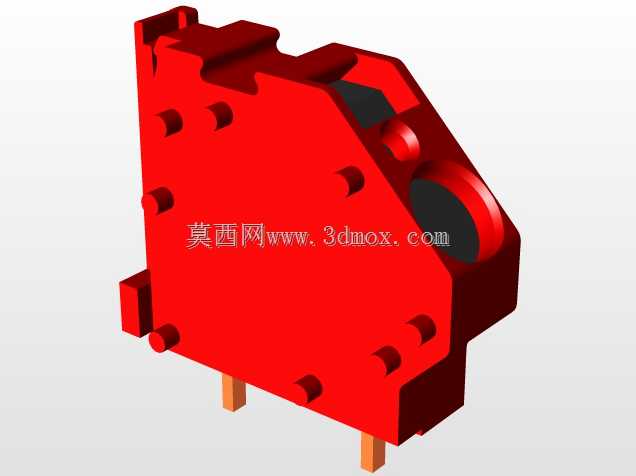

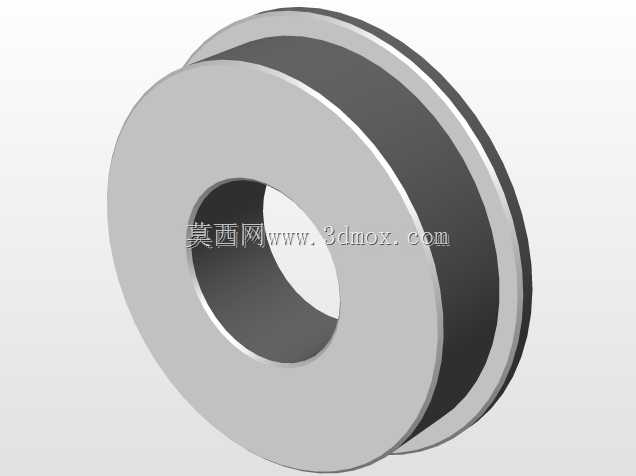

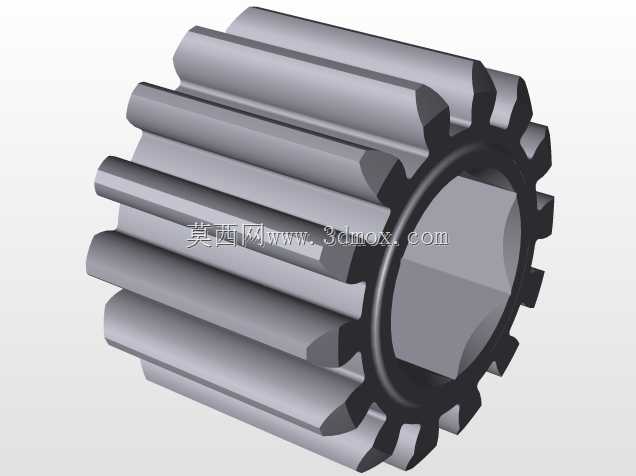

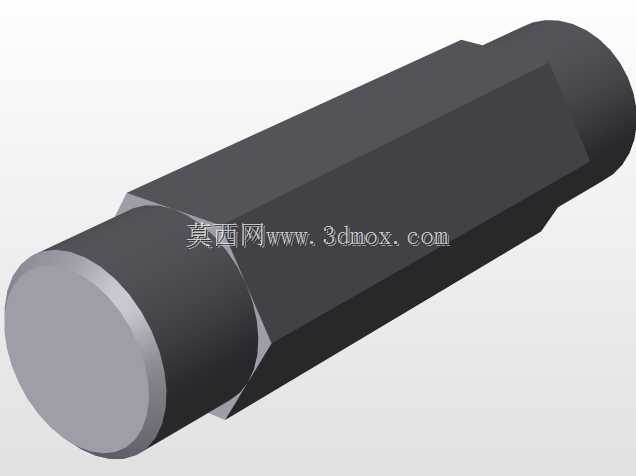

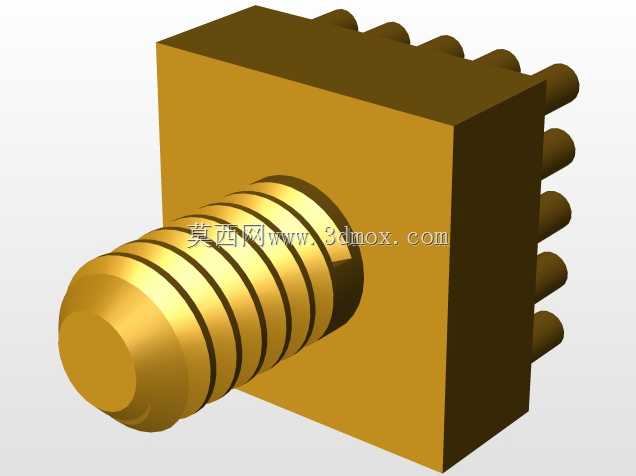

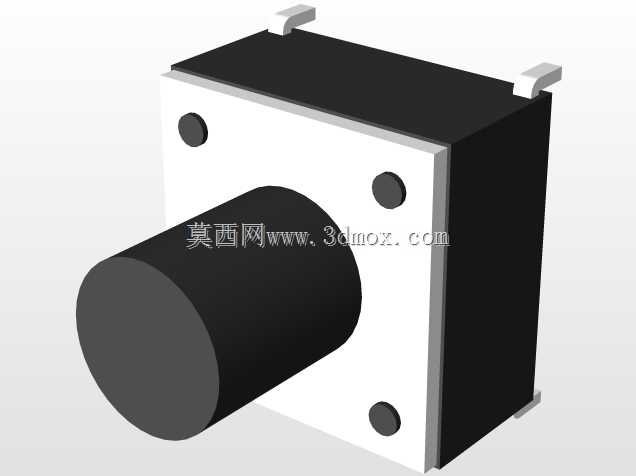

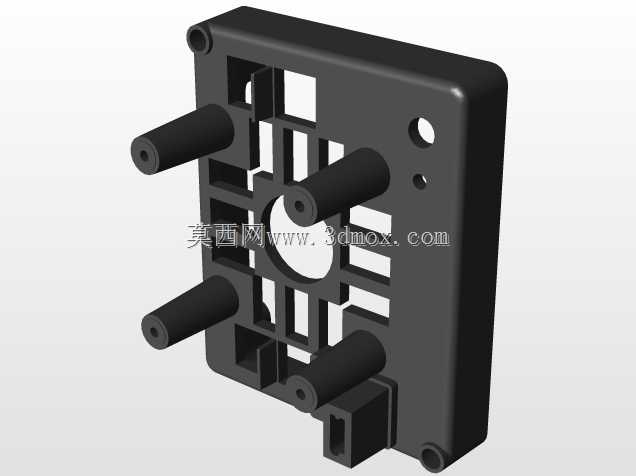

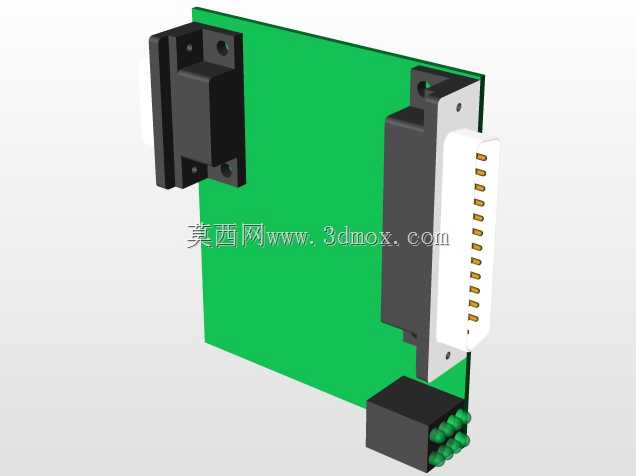

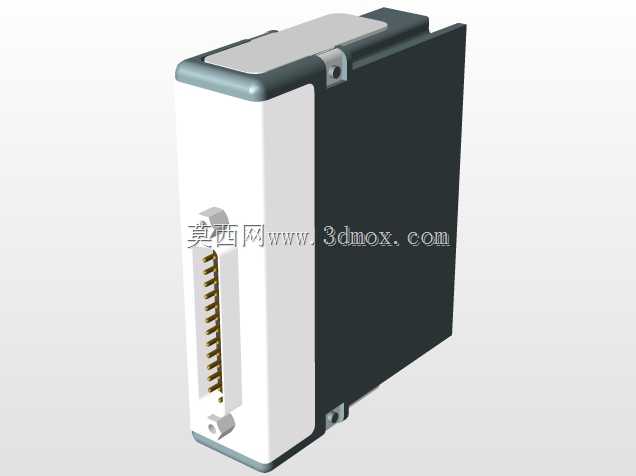

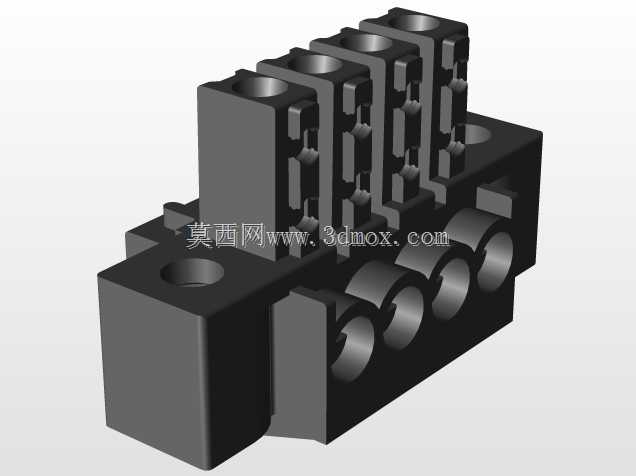

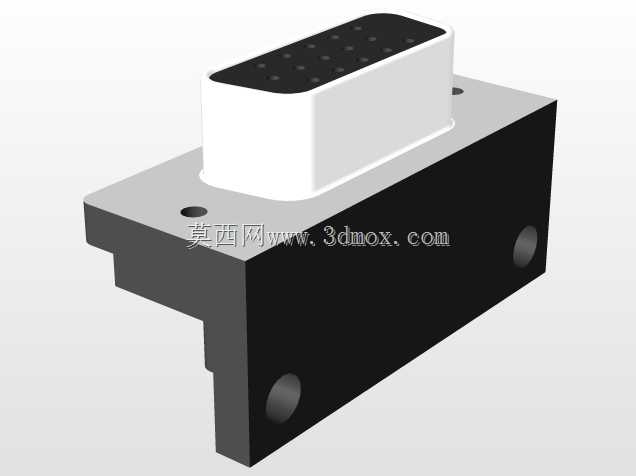

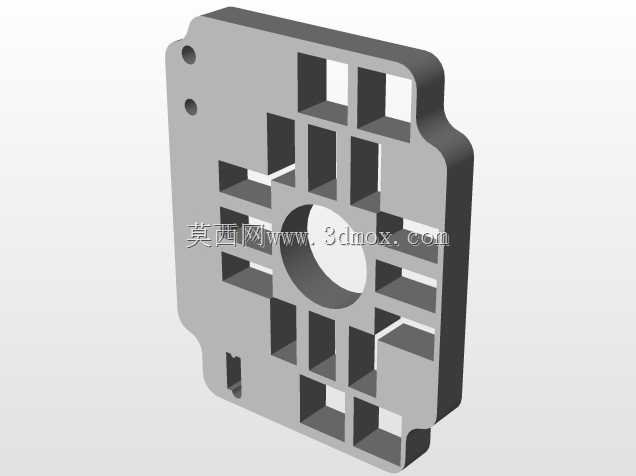

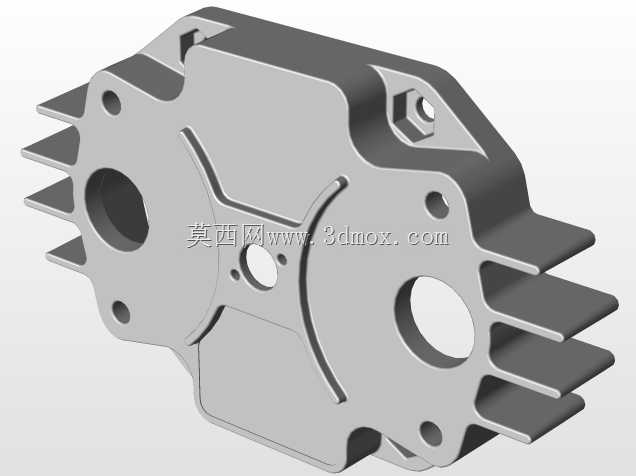

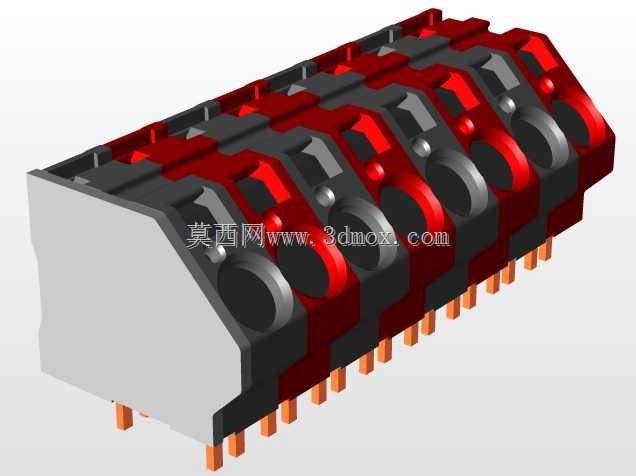

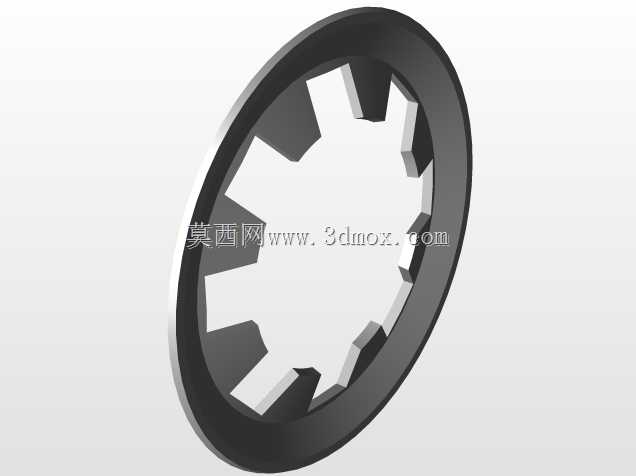

该设备面向青少年工程技术竞技场景开发，核心用途是在限定场地内完成指定投射物的拾取、抬升、精准投射动作，同时满足竞技过程中的快速移动、位置调整、对抗性场景下的结构稳定性要求。从结构设计逻辑来看，底盘部分采用矩形框架式焊接结构，底部预留了标准轮组安装位，可适配麦克纳姆轮或常规橡胶驱动轮，框架边缘设置有防撞缓冲条安装槽，能够承受竞技过程中低速碰撞的冲击力，底盘整体高度控制在较低区间，降低整机重心，避免急停、转向过程中出现侧翻风险，底盘上表面预留了电池、控制模块、气动元件的安装定位孔位，所有孔位均按照通用竞技机器人标准件间距设计，可直接适配市面主流的控制器、驱动器安装尺寸。上部投射执行机构采用多段铰接式机械臂结构，臂段之间采用大扭矩轴承座连接，可实现大角度俯仰调节，臂架末端设置投射物承载托架，托架边缘设置有限位挡边，避免移动过程中投射物滑落，投射动力源可根据需求适配弹簧蓄能结构或气动推杆结构，臂架的抬升动作通过线性推杆驱动，推杆两端均采用铰接式安装座，可抵消动作过程中的径向受力，延长驱动元件使用寿命。配套的投射目标架采用轻质型材搭建，整体为框架式结构，上部设置漏斗形承接口，承接口边缘做圆弧过渡处理，避免投射物卡滞，架体底部设置三角支撑脚，可直接放置在平整场地表面，无需额外地脚固定，方便快速拆装转场。设计过程中充分考虑了竞技场景下的快速维护需求，所有结构连接点均采用快拆式紧固件，无需专用工具即可完成臂段、轮组、驱动元件的更换，整机的布线全部沿型材内腔或专用走线槽布置，避免运动过程中线路被拉扯、剐蹭，所有运动副均预留了润滑注油孔，可在不拆解结构的情况下完成日常维护保养。结构受力层面，对臂架抬升至最大角度时的重心偏移量做了仿真校核，确保底盘配重块的安装位置能够抵消臂架前倾带来的倾覆力矩，同时对投射瞬间的结构反冲力做了卸力设计，通过底盘底部的防滑垫将反冲力传导至地面，避免整机后移影响投射精度。
