FTC赛事机器人投射机构三维结构设计

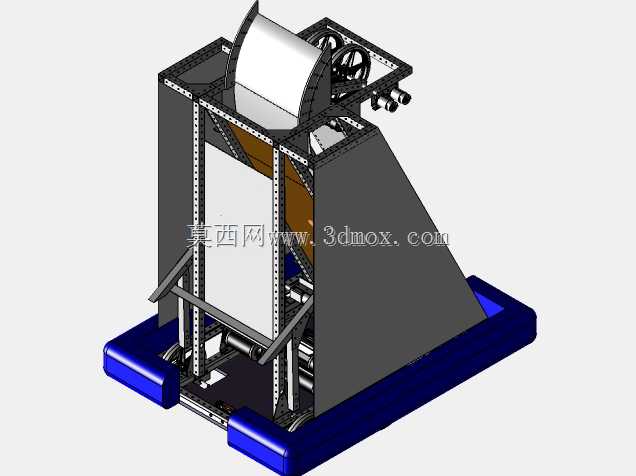

这套结构针对青少年机器人竞赛的得分需求设计，核心功能是完成指定投射物的精准发射与赛场机动，整体采用模块化框架搭建，主体支撑选用工业标准2020铝型材拼接，无需复杂焊接工序，所有连接部位采用标准T型螺栓与角件固定，方便参赛队伍根据赛事规则快速调整结构参数、更换功能组件。底部采用浮式底盘设计，蓝色缓冲护边采用高韧性尼龙材质加工，覆盖底盘全部外凸边角，可抵消赛事对抗中的侧向碰撞冲击力，避免框架变形导致的轮组卡滞；底盘内部预留了电池、主控板、驱动电机的安装位，走线槽沿铝型材凹槽布置，所有线缆通过扎带固定在型材内侧，避免机动过程中线缆剐蹭赛场道具或轮组。上部投射单元采用摩擦轮发射原理，顶部弧形导向罩采用3D打印光敏树脂材质制作，内壁做抛光处理降低投射物通过时的摩擦阻力，导向罩角度可通过后侧的调节螺杆微调，适配不同投射距离下的抛射角度需求；发射轮组采用双轮对夹布局，轮面包覆防滑橡胶层，通过同步带与后侧的驱动电机连接，可通过调整电机转速控制投射物的出射初速度。框架后侧预留了摄像头、传感器的安装支架位，可直接搭载赛事常用的视觉识别模块，实现投射物的自动识别与瞄准；侧部伸出的管线接头为外接功能组件预留了气路与电路接口，可根据赛事任务快速加装拾取、抬升等拓展机构。整体结构的安装边界控制在赛事规则限定的尺寸范围内，初始状态下所有外凸部件均不超出底盘投影范围，启动后拓展机构的伸展行程也做了机械限位，避免出现违规超尺寸的情况。结构设计阶段充分考虑了参赛队伍的加工能力，所有非标零件均采用常见的板材切割、3D打印工艺即可制作，没有需要五轴加工的复杂曲面，零件之间的装配公差控制在0.2mm以内，普通参赛队伍使用常规内六角扳手即可完成整机组装，组装完成后仅需调整发射轮的同轴度与导向罩角度即可投入调试，大幅降低了参赛队伍的结构加工与装配门槛。
