IEC标准母头电源连接器结构设计

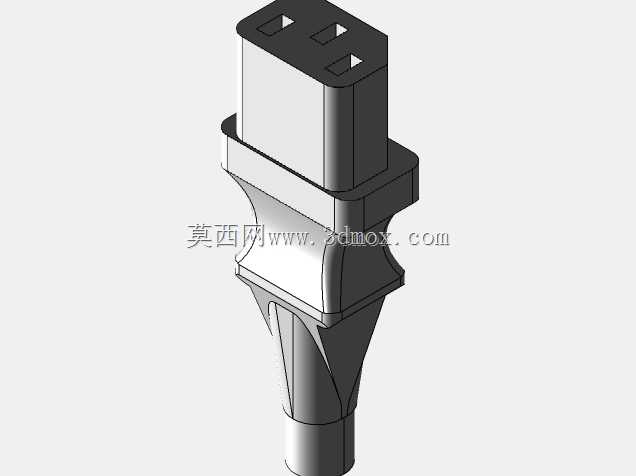

这类IEC母头连接器是工业配电、民用设备供电场景里应用极广的基础接插部件，日常在服务器机柜供电、台式主机外接电源、工业控制柜外设取电、商用厨房设备供电等场景都能见到它的身影，核心作用是实现线缆端与设备端的可靠电流传输，同时保证接插过程的防呆、防误插，避免接反导致的供电故障。从结构设计逻辑来看，插合端的三个铜质接触端子采用错位排布，完全匹配对应公头的插针位置，无需额外标识就能让操作人员快速完成对位插合，插合后端子接触区域的包覆长度经过严格校核，保证额定电流下的接触电阻稳定在安全区间，不会出现局部过热的问题。接头尾部的线缆过渡区域做了渐变锥度的应力释放结构，这部分的弧度设计是经过反复弯折测试验证的，当线缆受到侧向拉扯、反复弯折的时候，应力会均匀分散在锥段的橡胶包覆层上，不会直接作用在端子与线缆的压接位置，避免长期使用后出现线芯折断、接触不良的故障。接头主体的绝缘外壳采用阻燃热塑性材质注塑成型，外壳上的卡位凸台与公头插合后能形成足够的保持力，正常使用状态下不会因为轻微拉扯出现松脱断电的情况，同时外壳的绝缘等级满足强电使用的安全要求，即使在潮湿的工业环境下也能避免爬电风险。从安装边界来看，这类母头的外部轮廓尺寸完全遵循IEC相关接插件标准，插合端的截面尺寸、插合深度都和通用公头完全适配，不需要针对特定设备做额外的结构修改，直接替换同规格的老旧接头即可完成维护更换。建模过程中对端子的倒角、外壳的拔模角度、应力释放段的壁厚变化都做了精准还原，壁厚均匀性控制在合理区间，既满足注塑成型的工艺要求，也不会因为壁厚过薄导致结构强度不足，或是壁厚过厚造成注塑冷却过程中出现缩痕、形变。接触端子的内部结构也做了完整还原，包括端子与线缆压接的卡槽位置、端子表面的接触弹片结构，都和实际量产产品的结构保持一致，能够直接用于接插件匹配校核、设备供电接口的布局干涉检查，也可以作为电气布线设计时的标准件模型调用，在做设备整机布线装配的时候，直接导入该模型就能验证接头与设备外壳开孔的匹配度，检查线缆弯折半径是否满足布线要求，提前规避实际装配时出现的干涉、插合不到位等问题。
