80x120双面玻纤万用原型电路板

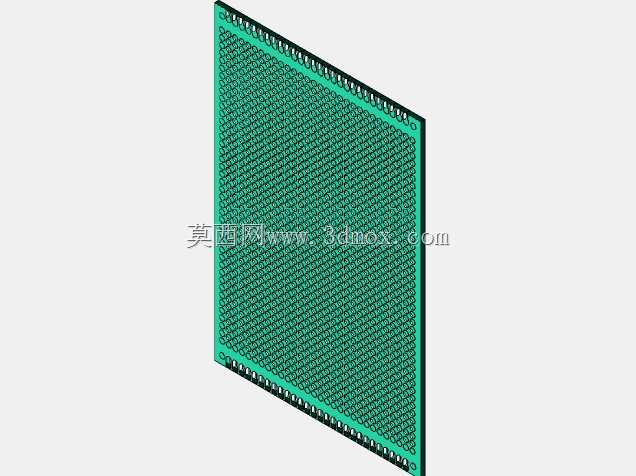

做电子样机验证、小批量功能板打样阶段，这类80x120规格的双面玻纤原型板是结构、电子工程师工位上常备的物料，不用每次临时画板投板，就能快速搭出功能验证电路，省掉前期非量产阶段的开板周期成本。板体采用玻璃纤维基材，相比纸质覆铜板，抗弯折强度更高，在样机反复拆装调试、飞线修改的过程中，不容易出现基板断裂、焊盘脱落的问题，适配实验室调试、教学实验、创客项目原型搭建、工业控制板前期功能验证等多类场景。整板尺寸严格控制在80mm×120mm的边界内，厚度采用常规原型板通用规格，边缘做了规整裁切，既可以直接嵌入对应尺寸的设备安装槽位，也能根据实际安装空间做二次裁切，不会因为尺寸偏差导致装配干涉。板身双面共排布1260个标准金属化孔，孔位间距采用通用2.54mm标准间距，兼容直插电阻、电容、排针、IC座等绝大多数常规直插电子元器件的引脚尺寸，金属化孔实现了双面电气连通，不用在单面板上额外飞线跨接，布线灵活性比单面板提升不少，哪怕是稍复杂的数字、模拟混合电路，也能在板上完成搭焊。设计上没有预设固定走线，完全留给开发者根据实际电路需求自由布线、焊接，不管是做电源模块验证、传感器信号采集电路搭试，还是小型控制回路的功能测试，都能灵活适配。板的四周边缘预留了安装固定孔位，对应常规M3螺丝的安装尺寸，可以直接固定在设备内部的安装柱上，也能配合铜柱做层叠堆叠，在多板组合的原型样机里不用额外做固定支架，减少样机搭建的额外结构件加工量。双面覆铜的设计也能在需要的时候做大面积接地处理，降低高频信号调试时的干扰问题，相比单面板更适合带高速信号的电路原型验证。日常做结构设计时，这类板件的三维模型也能直接导入设备总装文件，提前预留PCB安装空间、接线走位间隙，避免后续结构件加工完成后出现电路板装不进去、和周边元器件干涉的问题，在样机开发阶段就能把结构适配的问题提前排查掉，减少反复改模、调整结构的返工量。
