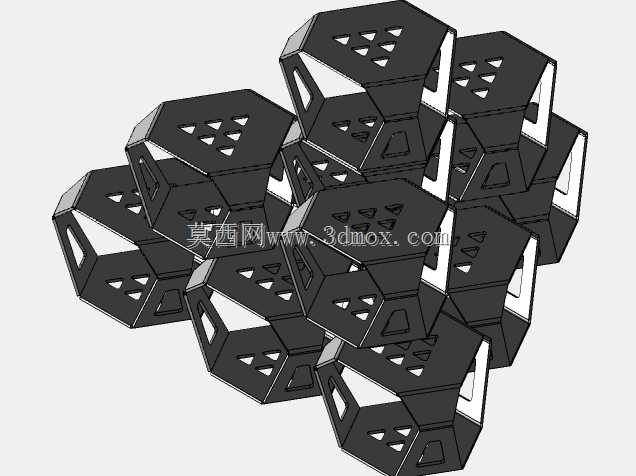

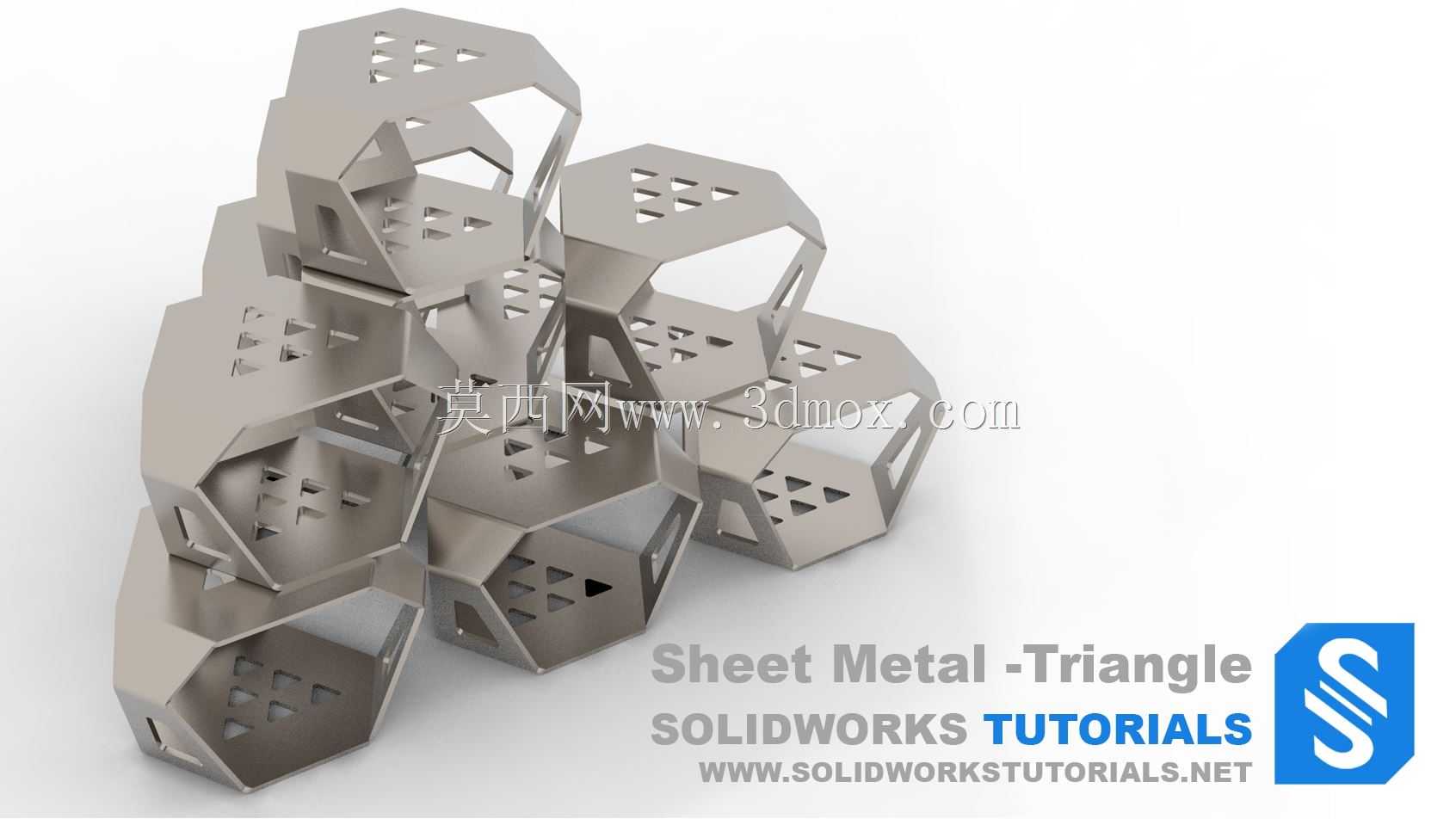

镂空三角形钣金拼接结构件

这类三角形钣金拼接结构件，多应用在模块化展陈装置、轻量化设备防护框架、创意工业风装饰构件场景中，也可作为小型非标设备的拼接式支撑单元使用，依靠单块构件的标准化设计，可实现多单元快速堆叠组合，适配不同空间尺寸的搭建需求。单块构件采用三角形折边结构设计，折边处预留的拼接卡位可实现相邻单元的无紧固件嵌合，组装时无需额外辅助连接件，仅靠结构自身的卡接限位即可完成整体形态搭建，拆卸后单块构件可堆叠收纳，大幅降低仓储与运输的空间占用。构件表面的规则镂空孔位并非仅作装饰用途，一方面可降低整体构件的自重，在满足结构强度的前提下减少板材用料，另一方面镂空结构可提升构件拼接后的通风透光性，当用作设备外防护框架时，不会遮挡设备内部的运行状态观察，也不会阻碍设备运行时的散热气流流通。设计过程中优先考虑钣金折弯工艺的成型极限，三角形折边的折弯半径匹配常规钣金加工设备的下模开口参数，无需定制特殊刀具即可完成折弯成型，镂空孔位采用阵列式排布，孔间距与孔边距均满足钣金冲切加工的工艺要求，避免冲切过程中出现板材变形、孔位边缘毛刺超差的问题。单块构件的外形尺寸控制在常规钣金板材的开料尺寸范围内，无需拼接板材即可完成单块构件的下料加工，折边后的卡位尺寸公差控制在钣金加工的常规经济精度区间内，既保证拼接时的嵌合顺畅度，又不会因公差过大导致拼接后结构松散。构件拼接时可根据实际使用需求调整堆叠角度与组合形态，既可以组合成柱状支撑结构，也可以拼接成异形围挡结构，适配不同场景的安装边界要求，当用作承载结构时，三角形的稳定结构特性可保证整体组合结构的抗侧倾能力，多层堆叠后也不会出现结构失稳的问题。这类结构件在实际应用中，可根据使用场景的载荷需求调整板材厚度，常规装饰类应用选用薄板材即可满足需求，用作设备支撑结构时可适当增加板材厚度，同时调整折边的折弯高度来提升单块构件的结构强度，无需重新设计整体结构形态即可适配不同的载荷要求。
