M9军用刺刀三维结构设计模型

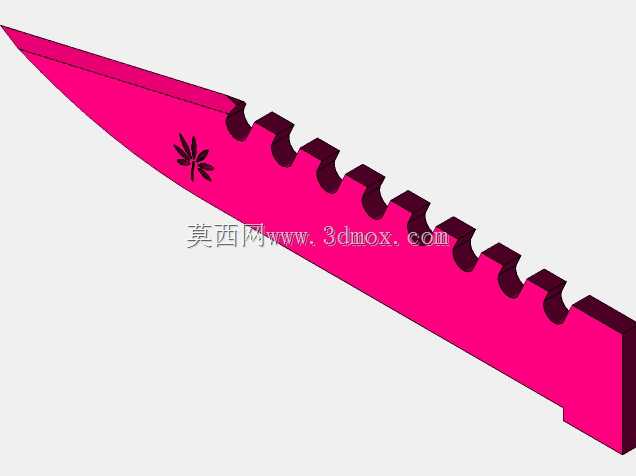

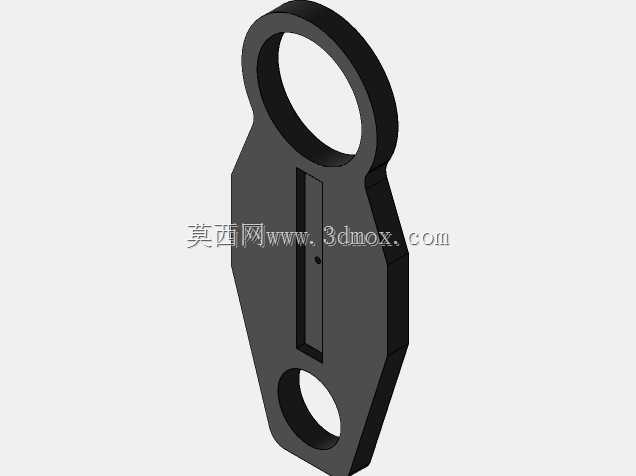

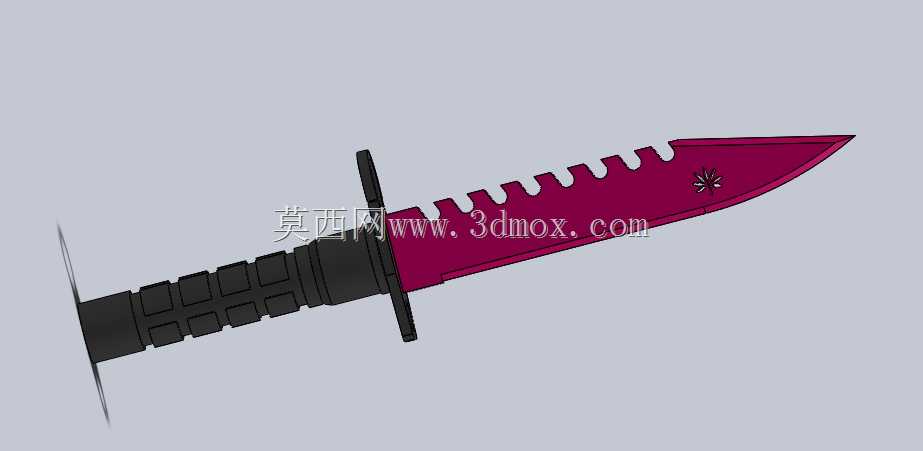

本次建模还原的M9刺刀，是当前主流制式步枪配套的多用途战术刺杀附件，核心应用场景覆盖野战环境下的近身格斗、野外生存作业、装备临时破拆等多个领域，区别于传统单一刺杀功能的刺刀，该型刀具在设计之初就兼顾了格斗性能与工具属性，可配合刀鞘完成剪切铁丝、锯切硬质材料、开瓶、拧转螺栓等多种作业需求，大幅提升了单兵野外作业的便携性与装备集成度。从结构设计逻辑来看，该模型完整还原了实刀的三段式核心结构：刀尖部分采用双面对称开刃的矛形刀尖，穿刺过程中可有效降低切入阻力，刀背前段设置的锯齿结构，可在野外环境下完成木材、轻质金属、硬质塑料的锯切作业，刀身靠近护手位置的长圆形开孔，是配套刀鞘剪切功能的核心配合结构，使用时将刀身开孔与刀鞘上的剪切轴配合，可形成杠杆式剪切结构，能够轻松切断直径4mm以内的低碳钢丝，满足单兵破拆铁丝网的作业需求。护手位置的一体式钢质挡圈，一方面可在格斗刺击时防止手部前滑接触刀刃造成误伤，另一方面护手下方的圆环结构可快速卡入步枪枪管前端的刺刀座，配合刀柄尾部的锁定卡槽，可快速完成与步枪的刚性连接，安装后刀身与枪管轴线平行度误差控制在0.5°以内，不会对步枪的射击精度造成额外干扰。刀柄部分采用分段式防滑纹理设计，握持区域的环形防滑槽可在戴战术手套、手部沾水或沾有泥沙的情况下依然保持足够的握持摩擦力，刀柄尾部的金属尾帽可作为应急破窗锤使用，能够击碎普通钢化玻璃满足应急逃生需求。从安装边界尺寸来看，该模型还原的实刀全长约305mm，刀身长度约180mm，刀身最大宽度约30mm，安装到步枪上后整体向外延伸长度不超过310mm，不会对士兵的战术动作造成额外阻碍，刀身表面的磷化处理层可在高湿高盐环境下有效避免锈蚀，适配丛林、沙漠、两栖登陆等多种复杂作战环境的使用需求。建模过程中严格遵循实刀的装配公差要求，所有活动配合间隙均控制在0.1mm以内，刀身与刀柄的连接采用穿心柄结构，刀身尾部的延伸段贯穿整个刀柄后与尾帽铆接固定，可承受超过150kg的横向弯折力不会出现断裂或松动，完全满足实战环境下的高强度使用要求。
