天文观测用ASI120S高速USB摄像头结构设计

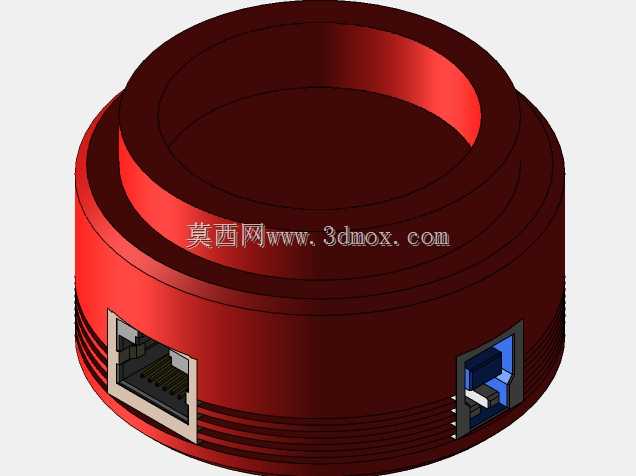

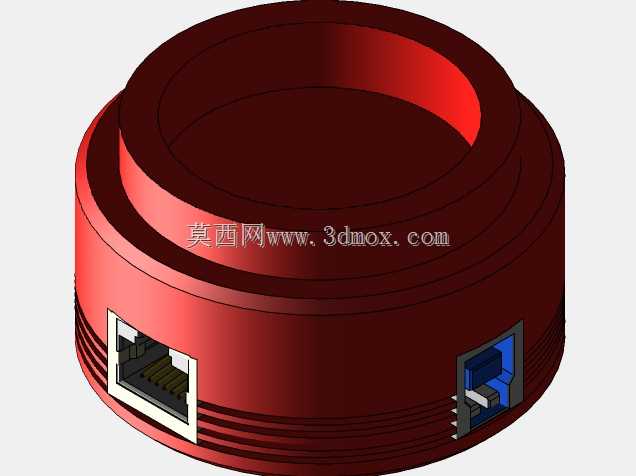

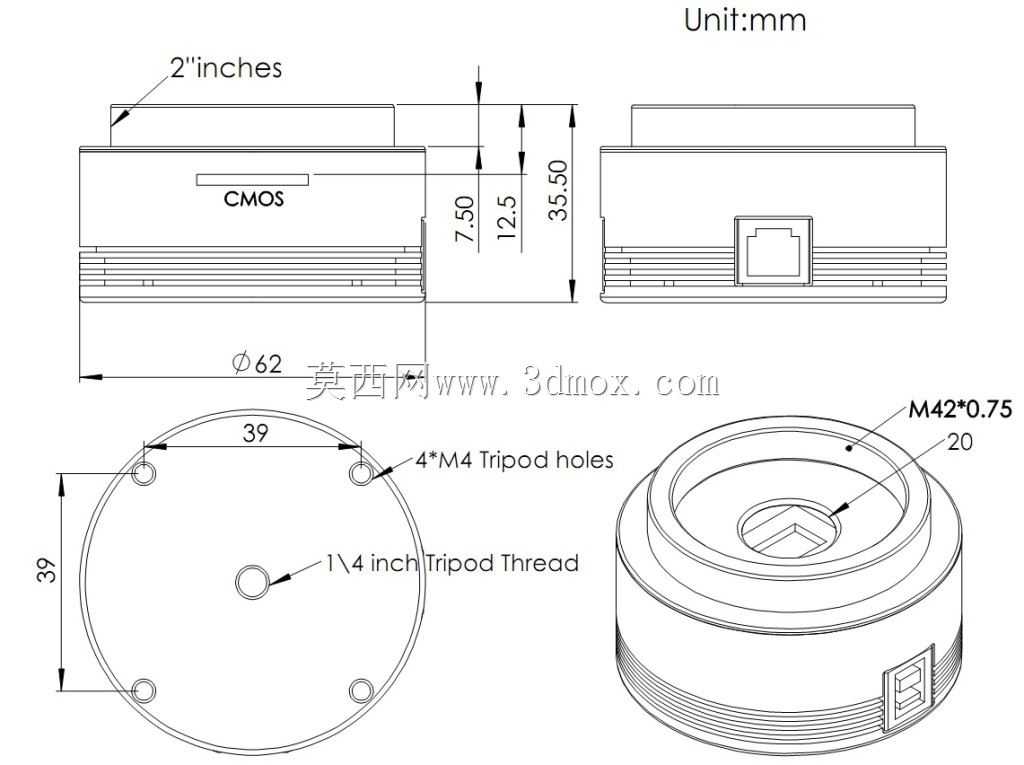

这款ASI120S摄像头的结构设计完全围绕天文观测场景的实际使用需求展开，作为天文摄影领域常用的成像设备，其结构尺寸与安装接口的适配性直接决定了使用过程中的稳定性与兼容性。从外形尺寸来看，主体圆柱直径为62mm，总高度35.50mm，其中顶部CMOS感应区域上方预留2英寸的滤镜安装空间，该尺寸段的设计充分考虑了天文常用2英寸滤镜的安装余量，避免滤镜与感光面磕碰，同时保证光路无遮挡。机身侧面的USB接口位置做了内凹处理，接口突出机身的高度控制在合理范围，既保证插拔时的操作空间，又避免外接数据线后突出过多影响设备在赤道仪上的平衡调节。

安装接口的设计兼顾了通用适配性与使用便利性，底部设置1/4英寸标准三脚架螺纹，可直接适配普通摄影三脚架、云台快装板，满足临时架设、地面观测的快速安装需求；同时底部圆周方向均匀布置4个M4螺纹孔，孔位分布在直径39mm的圆周上，可搭配专用转接环实现与赤道仪、导星镜支架的刚性连接，相比单螺纹连接，四点固定的方式能大幅降低长曝光拍摄过程中的设备晃动，减少星点拖线问题。前端的M42标准接口为天文摄影通用的T2接口规格，可直接接驳各类天文望远镜、滤镜轮、增倍镜等配件，无需额外定制转接件，降低用户的配件适配成本。

内部结构布局上，CMOS感光元件位于机身顶部中心位置，外围的壳体做了阶梯式限位结构，装配时可直接通过台阶定位保证感光面与安装接口的同轴度，避免出现成像偏轴、画面边缘裁切的问题。机身侧面的散热筋结构沿圆周方向均匀分布，在长时间曝光拍摄时，可通过增大散热面积加快内部电路的热量散发，降低热噪声对成像质量的影响，这一设计针对天文拍摄动辄数百秒长曝光的使用场景做了专门优化，能有效减少热噪点对暗部星点识别的干扰。

设计过程中充分考虑了不同使用场景的安装边界，当搭配M42接口接望远镜使用时，设备整体突出望远镜接口的长度仅为35.5mm，不会因为设备过长导致望远镜重心过度后移，减少赤道仪的平衡调节配重需求；当使用底部三脚架孔安装时，机身底部的平面度控制在0.05mm以内，安装后不会出现倾斜，保证光轴与支架的垂直度。USB3.0接口的传输带宽可支撑1280X960分辨率下60FPS的画面输出，结构设计时在接口周围做了加强筋处理，频繁插拔数据线时不会出现接口松动、电路板脱焊的问题，适配野外观测时频繁拆装设备的使用工况。
