FRC竞赛类环形弹射机器人机械结构

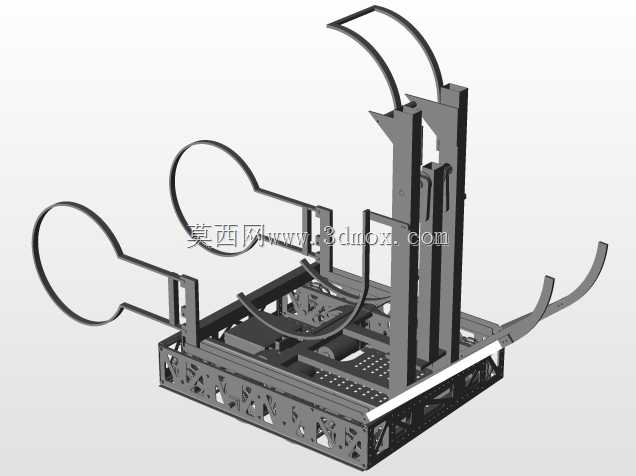

这套机械结构面向青少年机器人竞技赛事场景设计，核心用途是在赛事规则限定的场地内完成环形道具的拾取、抱持、定向弹射动作，同时满足高速移动下的结构强度与动作响应要求。从结构布局来看，底部采用镂空式铝型材拼接框架作为承载基体，框架上预留了标准的驱动轮组、电池仓、控制模块安装位，镂空减重孔的排布经过受力校核，在保证整体抗扭刚度的前提下，尽可能降低整机自重，适配赛事对设备重量的严格限制，底盘边缘设置的防撞条安装槽，可直接卡入橡胶防撞条，抵消对抗过程中的侧向冲击。上部的执行机构采用双立柱垂直导向结构，立柱内侧安装线性导轨作为升降导向副，配合带自锁特性的传动组件，可带动前端的环形抱持臂完成垂直方向的高度调整，抱持臂的弧形轮廓完全匹配赛事所用环形道具的外径尺寸，臂体末端设置的柔性接触垫，可在抱持过程中增大与道具表面的摩擦力，避免高速移动时道具滑脱，同时不会对道具表面造成硬性挤压损伤。弹射组件集成在抱持臂与立柱的连接位置，采用蓄能式弹射结构，可在抱持臂对准目标投放区域后瞬间释放蓄能，将环形道具沿预设轨迹推送至指定位置，弹射力度可通过调节蓄能元件的预紧量实现分级调整，适配不同投射距离的赛事任务需求。设计过程中优先考虑了安装维护的便捷性，所有结构件的连接位置均采用标准快拆紧固件，无需专用工具即可完成执行机构的拆装调整，各运动副的润滑点均预留了外露注油位置，日常维护时可直接加注润滑脂，无需拆解周边结构件。整机的安装边界充分考虑了赛事场地的通行尺寸要求，横向最大宽度小于场地通道的限定宽度，垂直方向的最大升起高度满足高区投放任务的高度要求，所有外露的运动部件均设置了安全防护边，避免运行过程中剐蹭场地设施或缠绕线缆。布线槽沿底盘框架与立柱的内侧排布，所有动力线与信号线均可嵌入槽内固定，避免运动过程中线缆被拉扯或卷入运动副，控制模块的安装位设置在底盘重心位置，可降低整机高速转向时的侧倾幅度，提升移动过程的稳定性。
