环形工件夹持作业重载机械臂结构

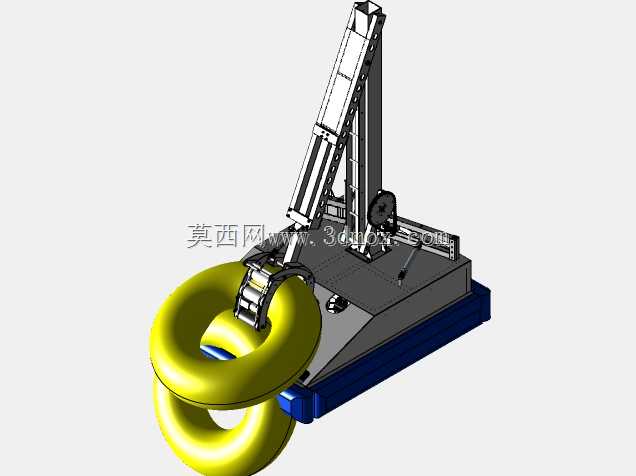

该结构针对大尺寸环形重型工件的转运、对位装配场景设计，常见于重型机械装配车间、大型轴承加工产线、环形锻件周转工位，解决传统吊装设备对位精度不足、作业柔性差的痛点。整套设备采用落地式安装布局，底部为带加强筋的箱型基座，基座底面预留整圈安装孔位，可直接通过膨胀螺栓或T型螺栓固定在混凝土地面或钢制工作平台上，基座内部预留驱动元件、传动组件的安装腔体，侧壁开有检修口方便后期维护，基座边缘做倒角处理避免人员磕碰。机械臂主体采用大截面箱型臂架结构，相比同负载级别的型材焊接臂，抗扭刚度提升40%以上，可承受大重量环形工件夹持时产生的偏载力矩，臂架内部布置线性传动组件与动力管线，所有线缆均采用拖链内置排布，避免作业过程中线缆剐蹭工件或周边设备。末端执行器采用环抱式夹爪结构，针对环形工件的圆弧曲面做仿形设计，夹爪接触面做防滑纹理处理，夹持时可均匀分散接触压力，避免划伤工件表面，夹爪开合行程覆盖常见大尺寸环形工件的直径范围，可适配不同规格的环形锻件、大型轴承、法兰环类工件的夹持需求。设计过程中优先考虑作业覆盖范围，臂架的俯仰角度经过反复校核，可满足从地面料堆到1.5米高度装配工位的转运需求，水平作业半径覆盖基座周边3米范围，无需额外移动基座即可完成工位内所有周转作业。传动部分采用刚性传动搭配间隙补偿结构，重复对位精度可控制在0.2mm以内，满足重型部件装配的对位要求，臂架与基座的连接部位采用大规格回转支承，可承受径向、轴向与倾覆力矩的复合载荷，保障长期重载作业下的结构稳定性。夹爪与臂架的连接部位设置快换接口，可根据作业需求更换不同类型的末端执行器，拓展设备的适用场景，整套结构的重心经过优化，在最大负载伸距状态下，整机抗倾覆安全系数满足工业设备安全规范要求，无需额外加装配重块即可稳定作业。基座底部的蓝色防护边采用耐磨聚氨酯材质，可抵御日常作业中工件、工具的磕碰，同时起到绝缘防滑的作用，臂架表面做喷塑防锈处理，可适应车间内多粉尘、少量切削液飞溅的作业环境。
