带水质检测功能的长槽水流模拟装置

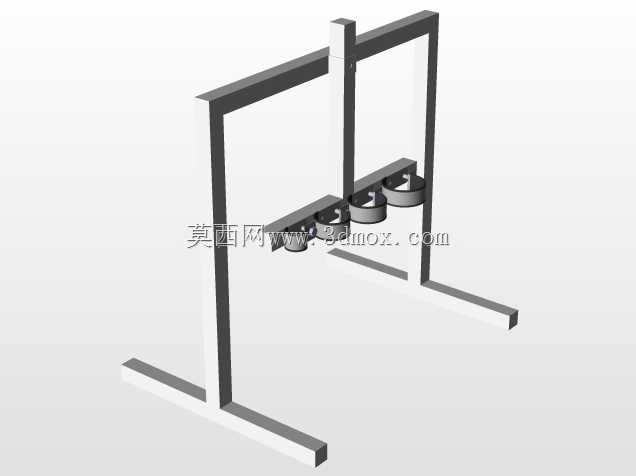

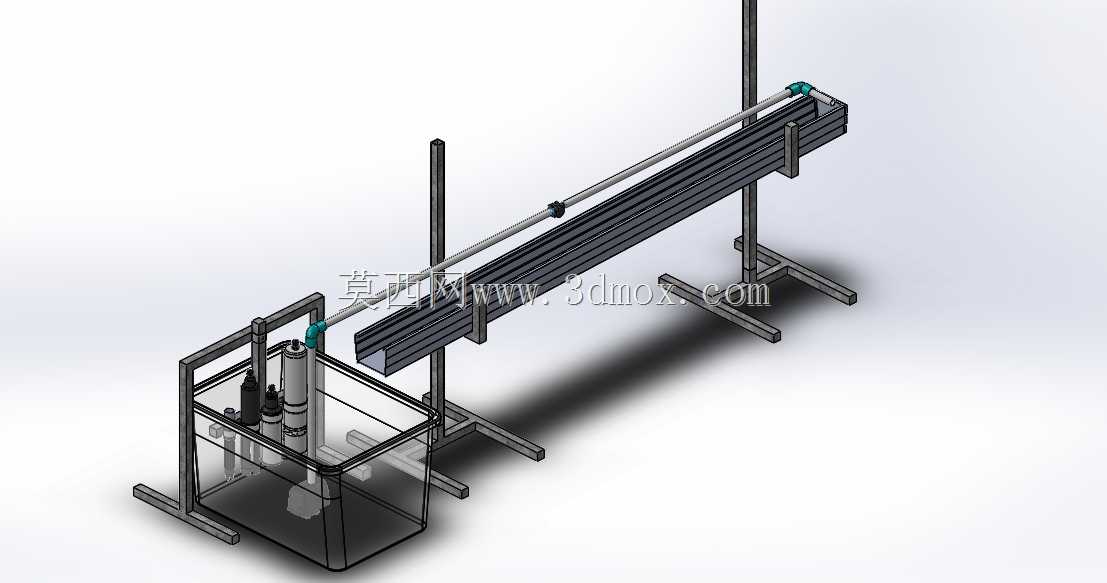

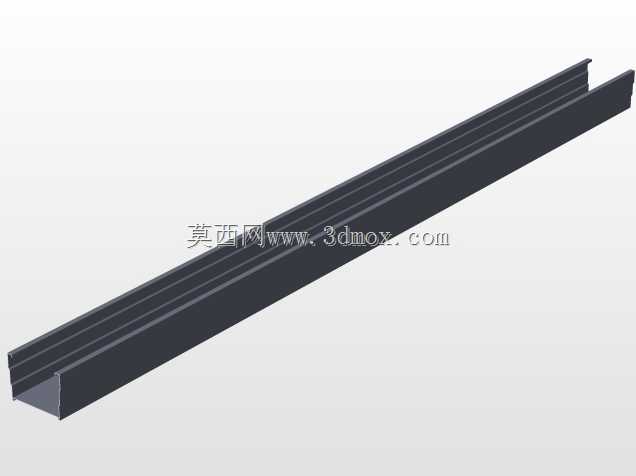

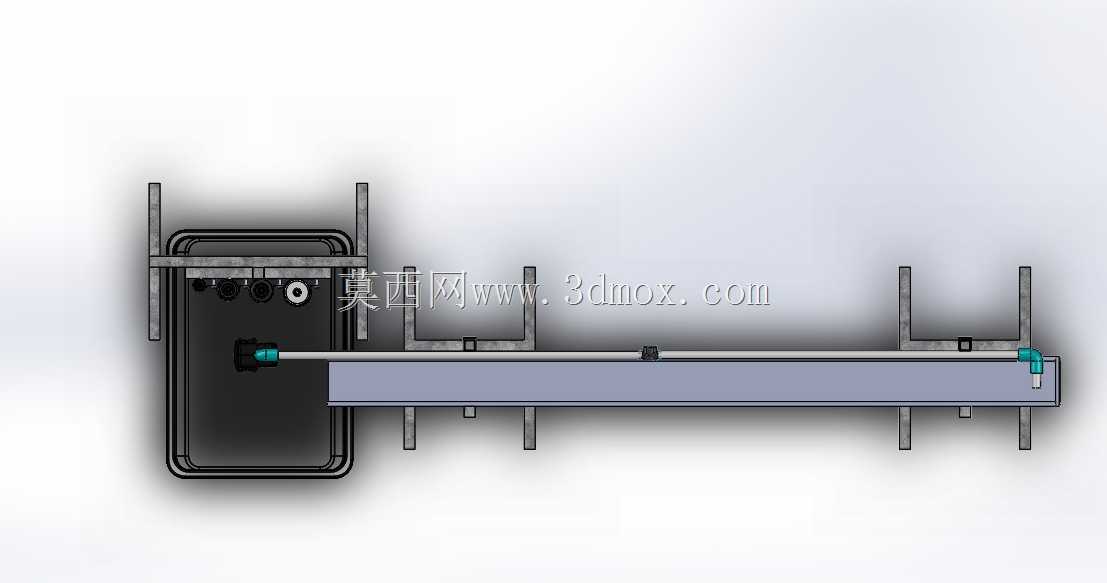

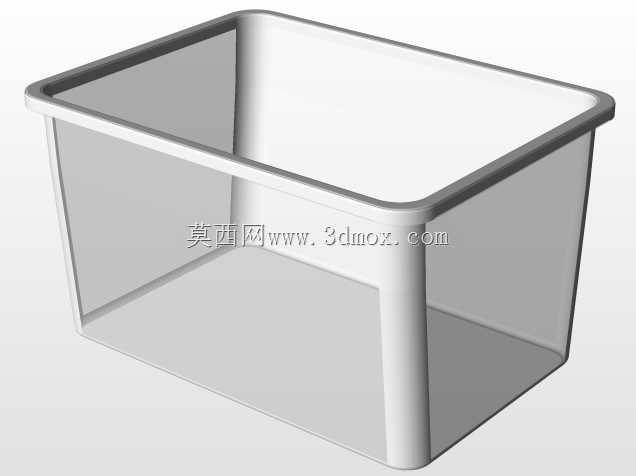

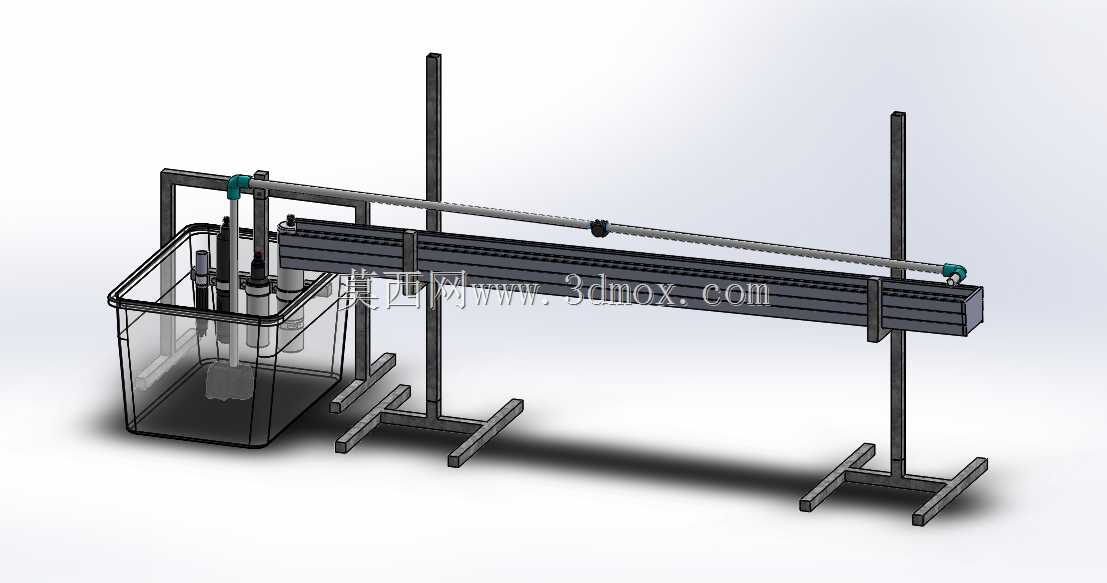

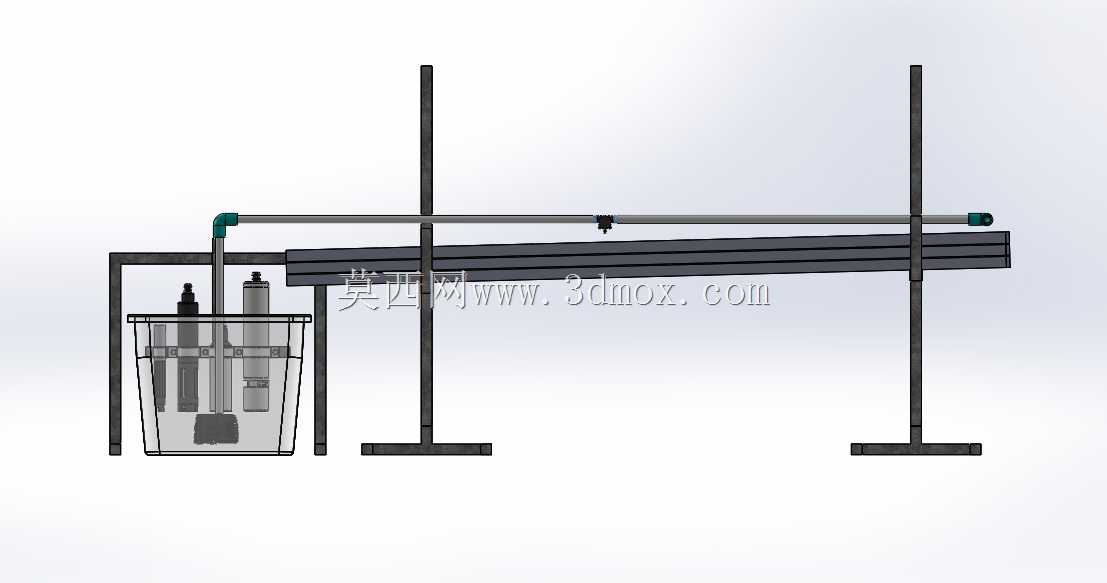

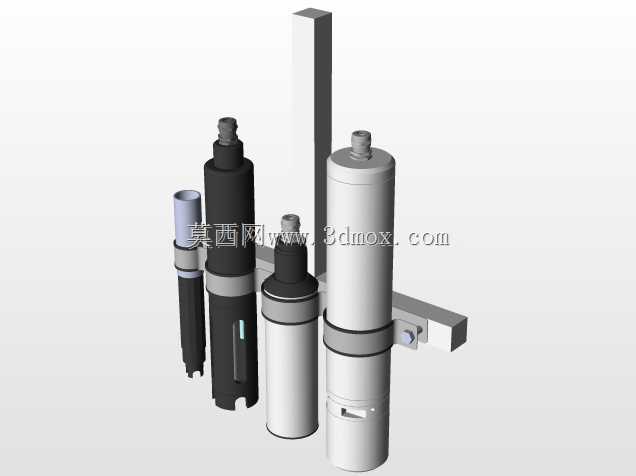

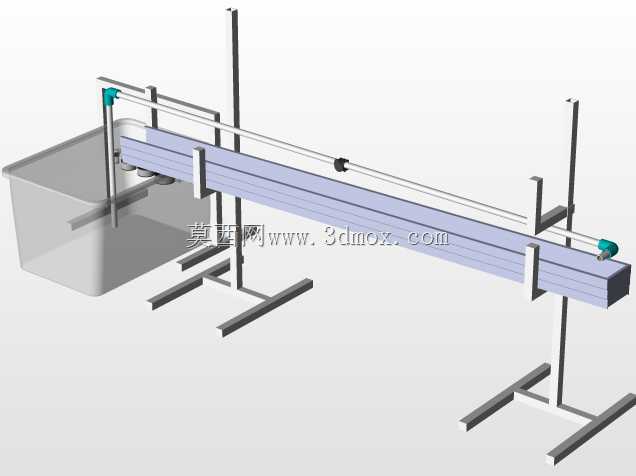

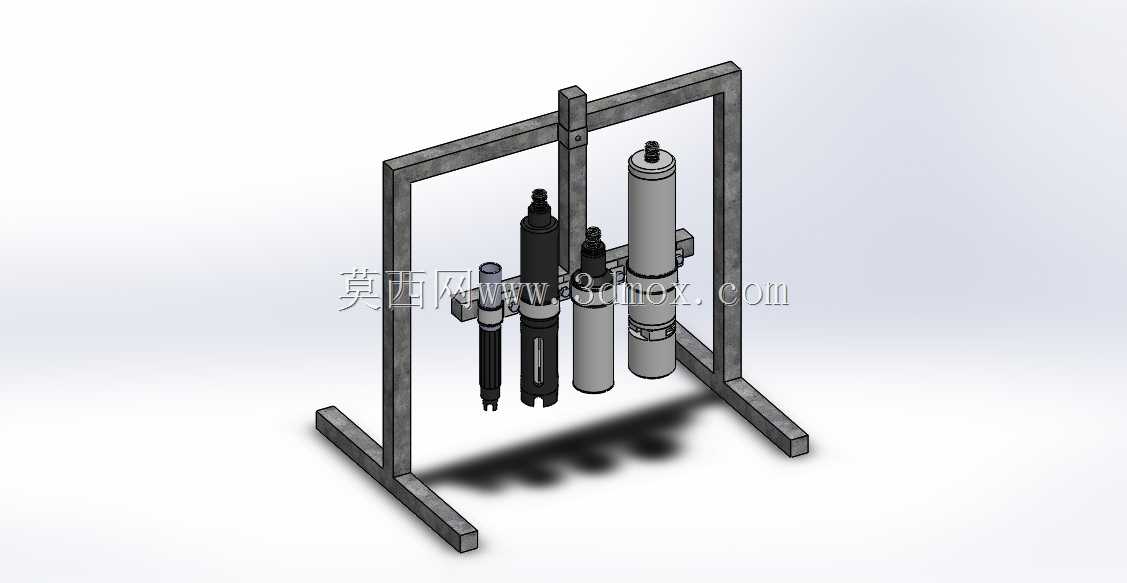

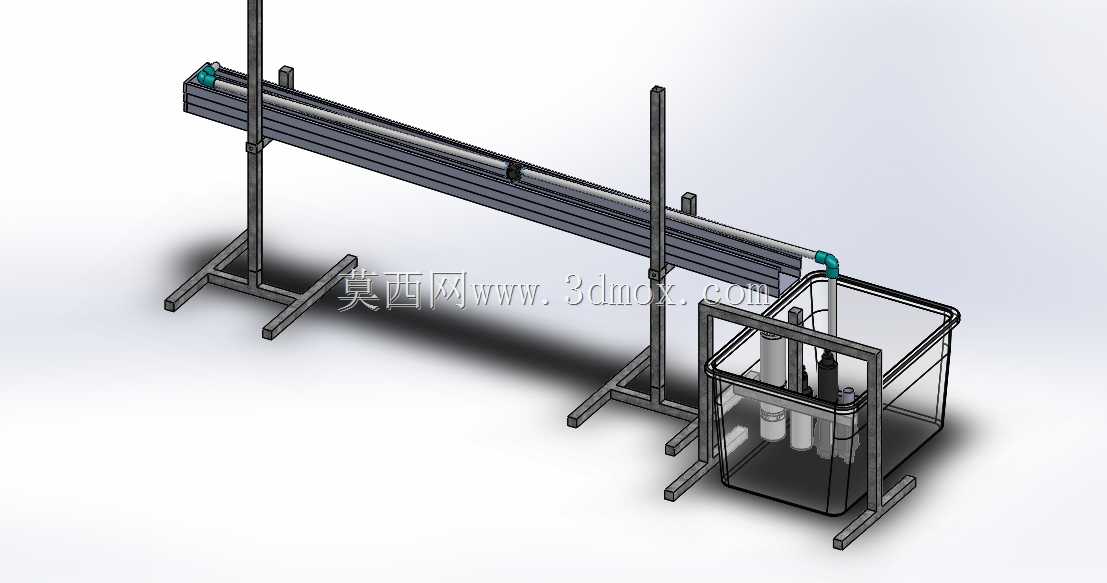

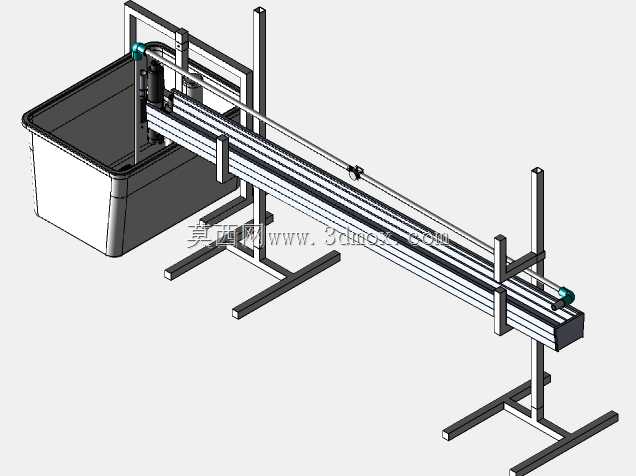

这套装置主要面向水环境实验、流体力学教学演示、水处理工艺小试验证场景搭建，核心是通过可控的长距离流道配合储液循环单元，复现明渠类水流的流动状态，同时集成水质感知模块完成流道内水体参数的实时采集。从结构布局来看，装置采用分体式支撑设计，左侧为储液与动力集成单元，透明储液槽采用敞口式结构，方便实验过程中观察槽内液位、泵体吸入口流态以及管路连接状态，槽内集成了循环动力组件、水质检测传感器安装位，传感器探头直接浸入储液槽出水端流道内，避免额外的旁通管路造成的参数检测滞后。储液单元配套独立的立式支架，所有管路沿支架排布，减少管路弯折带来的流阻损失。右侧长条形流道槽采用两段式三脚支架支撑，支架底部为水平支脚结构，可直接放置在平整实验台面上，无需额外地脚固定，支脚的跨距经过匹配设计，即使长槽内满水状态下也不会出现侧翻风险，流道槽的安装高度与左侧储液单元的出水接口保持齐平，减少管路变径、爬坡带来的流态扰动。流道槽与储液单元之间通过快插式管路连接，管路中间设置流量调节点位，可根据实验需求调整槽内水流流速，模拟不同流量下的明渠流动状态。设计过程中优先考虑了实验操作的便利性，储液槽的敞口尺寸预留了足够的操作空间，方便实验人员投加实验药剂、调整传感器探头位置、清理槽内沉积杂质；长流道槽的侧壁为平直结构，可根据实验需求额外加装流速传感器、液位计等检测元件，支架上预留了通用安装孔位，无需二次打孔即可完成附加元件的固定。整套装置的安装边界可适配常规实验室操作台尺寸，储液单元与长流道单元可拆分搬运，无需借助起重设备即可完成实验室内部的位置调整，流道槽的长度经过优化，既能够满足长距离流态观测的实验需求，又不会占用过多的实验室台面空间。在功能实现上，装置可完成恒定流速下的水流流态观测、水质参数随流动距离的变化规律测试、水处理药剂混合效果验证等多类实验，循环式的水路设计可减少实验过程中的水资源浪费，传感器的集成安装位适配常规水质检测探头的安装尺寸，无需定制转接件即可完成不同类型检测探头的更换。
