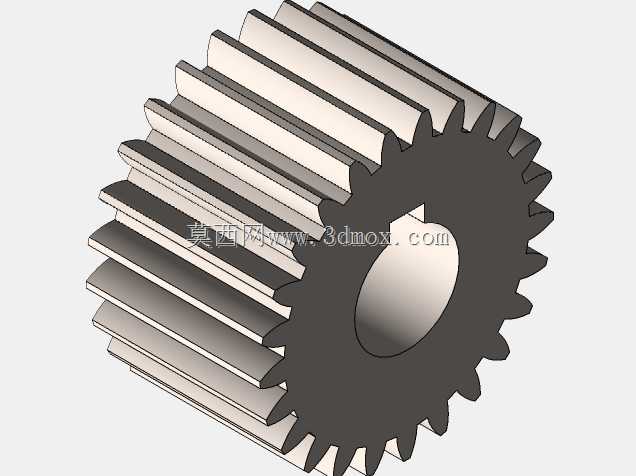

带键槽直齿圆柱传动齿轮结构

这款直齿圆柱齿轮是机械传动系统中应用最广泛的基础动力传递零件，在各类需要定传动比动力传输的场景中承担核心作用，从普通输送线的动力分配、小型机床的进给传动，到轻工设备的转速匹配、农机具的动力换向，都能见到这类齿轮的应用。不同于斜齿齿轮的轴向力缺陷，直齿结构在装配时无需额外配置承受轴向载荷的推力轴承，能有效简化支撑端的结构设计，降低整体传动组件的装配复杂度与后期维护成本。齿轮内孔设计有标准平键键槽，安装时可通过平键与传动轴实现周向固定，避免动力传递过程中齿轮与轴出现相对转动，保证扭矩传输的稳定性，键槽的尺寸匹配常规标准轴径的公差要求，装配时无需额外做二次修配即可满足过盈或过渡配合的安装需求。齿部采用标准渐开线齿形设计，齿向与齿轮轴线完全平行，啮合过程中沿全齿宽同时进入与退出啮合，传动过程中不存在轴向分力，支撑轴承受力状态更简单，适合中低速、重载的传动工况，在二级减速器、小型输送机驱动端、农机传动箱这类对传动平稳性有基础要求、成本控制较严格的场景中适配性极强。设计过程中优先保证齿根强度，齿根圆角做了平滑过渡处理，避免应力集中导致的断齿失效，齿顶圆、齿根圆的同轴度公差控制在合理范围内，保证啮合时齿面接触均匀，减少偏磨导致的寿命缩短问题。齿轮的轴向厚度可根据传递扭矩的大小做对应调整，安装时需保证两啮合齿轮的轴线平行度偏差在允许范围内，齿侧间隙预留合理值，既避免卡滞又能减少回程误差，适配的安装轴径可根据实际传动功率做匹配选型，这类直齿轮的加工工艺成熟，滚齿、插齿工艺均可完成加工，量产成本低，互换性强，是通用机械传动领域不可或缺的基础零件。
