杠杆类传动连接零件工程练习结构

项目分类:3D模型 发布时间:2021-08-28 ID:250255
  • 杠杆类传动连接零件工程练习结构
  • 杠杆类传动连接零件工程练习结构
  • 杠杆类传动连接零件工程练习结构

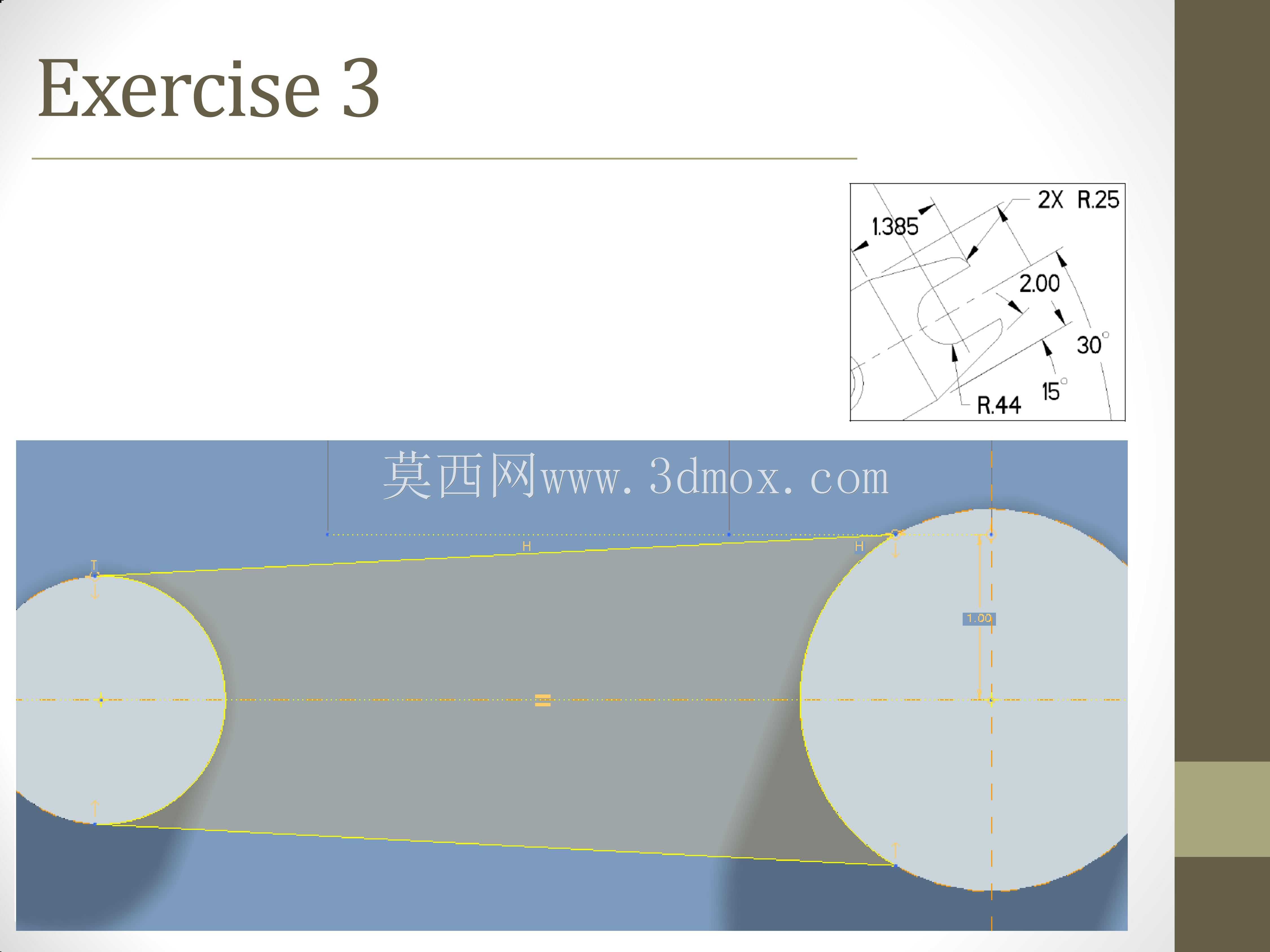

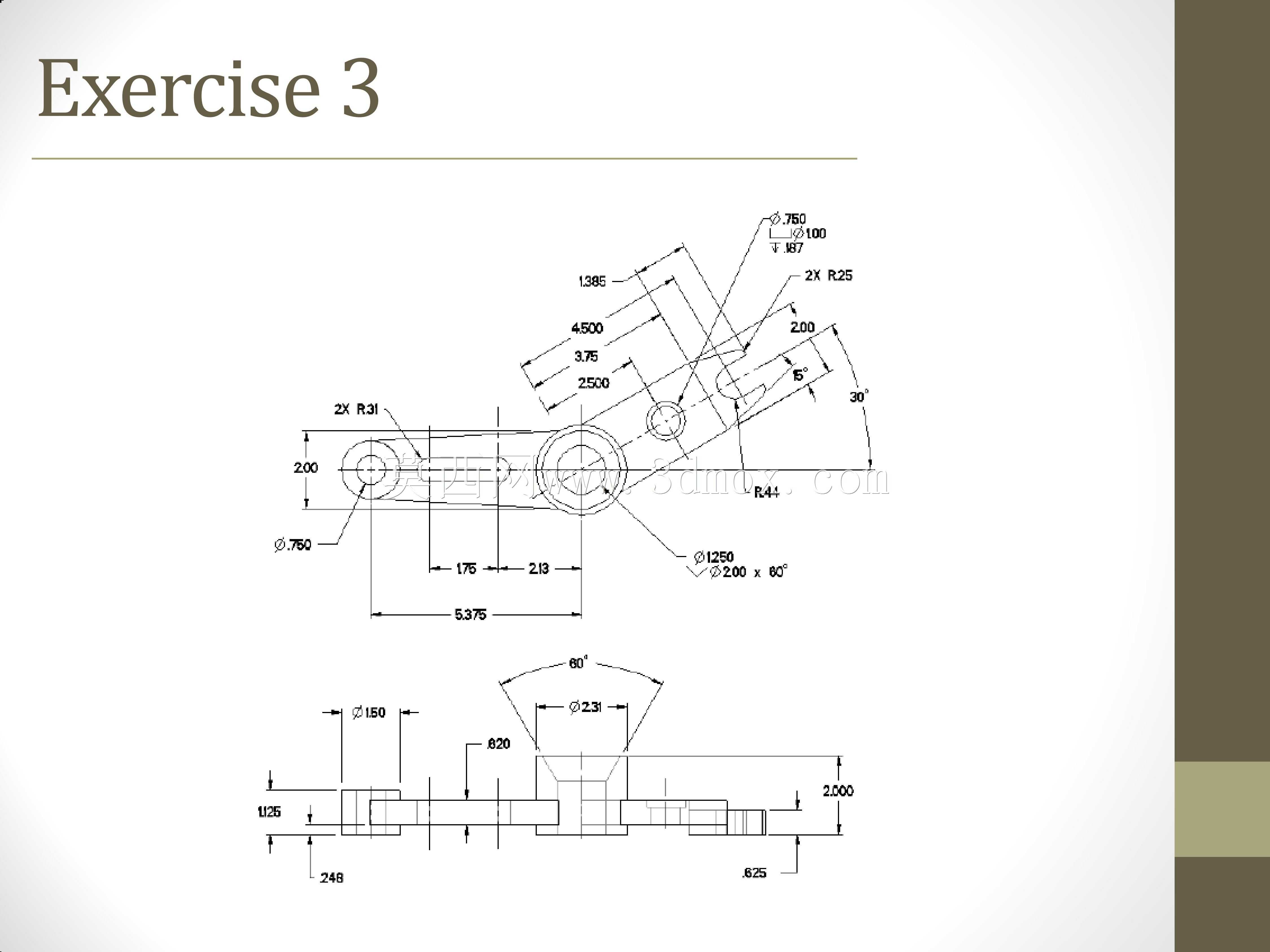

这类带双铰接孔的杠杆类零件,常见于中小型通用设备的手动操纵机构、轻载传动连杆组中,比如小型机床的档位切换拨杆组件、轻工设备的行程触发联动结构、手动工装的夹紧力传递臂,核心作用是把输入端的摆动位移,按照固定的传动比转化为输出端的往复动作,同时承担小扭矩的载荷传递,不需要额外加装中间支撑件,直接通过两端的铰接孔与销轴配合完成装配。从结构设计逻辑来看,主体采用变截面长杆形态,在两个铰接安装位做了局部加厚处理,避免销轴反复转动造成的孔位磨损,杆身中段根据受力路径做了减薄设计,在保证整体抗弯强度的前提下尽可能降低零件自重,减少摆动过程中的惯性冲击。图纸上标注的所有尺寸都围绕安装边界设定:两端铰接孔的中心距是核心装配尺寸,直接决定传动比的准确性,孔的内径公差需要和配套销轴的公差带匹配,保证转动灵活无旷量;杆身的宽度、厚度尺寸需要避开周边相邻零件的运动包络,避免摆动过程中出现结构干涉;端部的倒角、圆角设计一方面是为了去除加工毛刺,另一方面是减少应力集中,避免长期交变载荷下出现根部断裂。设计这类零件的时候,首先要确认输入端的摆动行程和输出端需要的位移量,反推两个铰接孔的中心距比例,再根据传递的扭矩大小核算杆身的最小截面抗弯强度,孔位周边的加厚区域尺寸要覆盖销轴的接触应力范围,避免孔壁被压溃。杆身上的斜向凸台结构是为了安装复位弹簧或者行程触发撞块预留的安装位,凸台的角度和位置需要匹配相邻复位部件的安装坐标,保证弹簧力的作用线和杆身摆动平面重合,避免出现额外的侧向力矩造成铰接销轴偏磨。从加工适配性来看,这类零件一般采用45号钢模锻成型后做机加工,两个铰接孔需要一次装夹完成镗削保证同轴度,杆身的平面铣削要保证厚度公差均匀,表面做发黑处理提升防锈能力,装配的时候铰接孔内可以加装铜衬套,延长零件的使用寿命,日常维护只需要定期在铰接位加注润滑脂,就能保证长期运行无卡滞。
