金属板材安装支架应力仿真分析模型

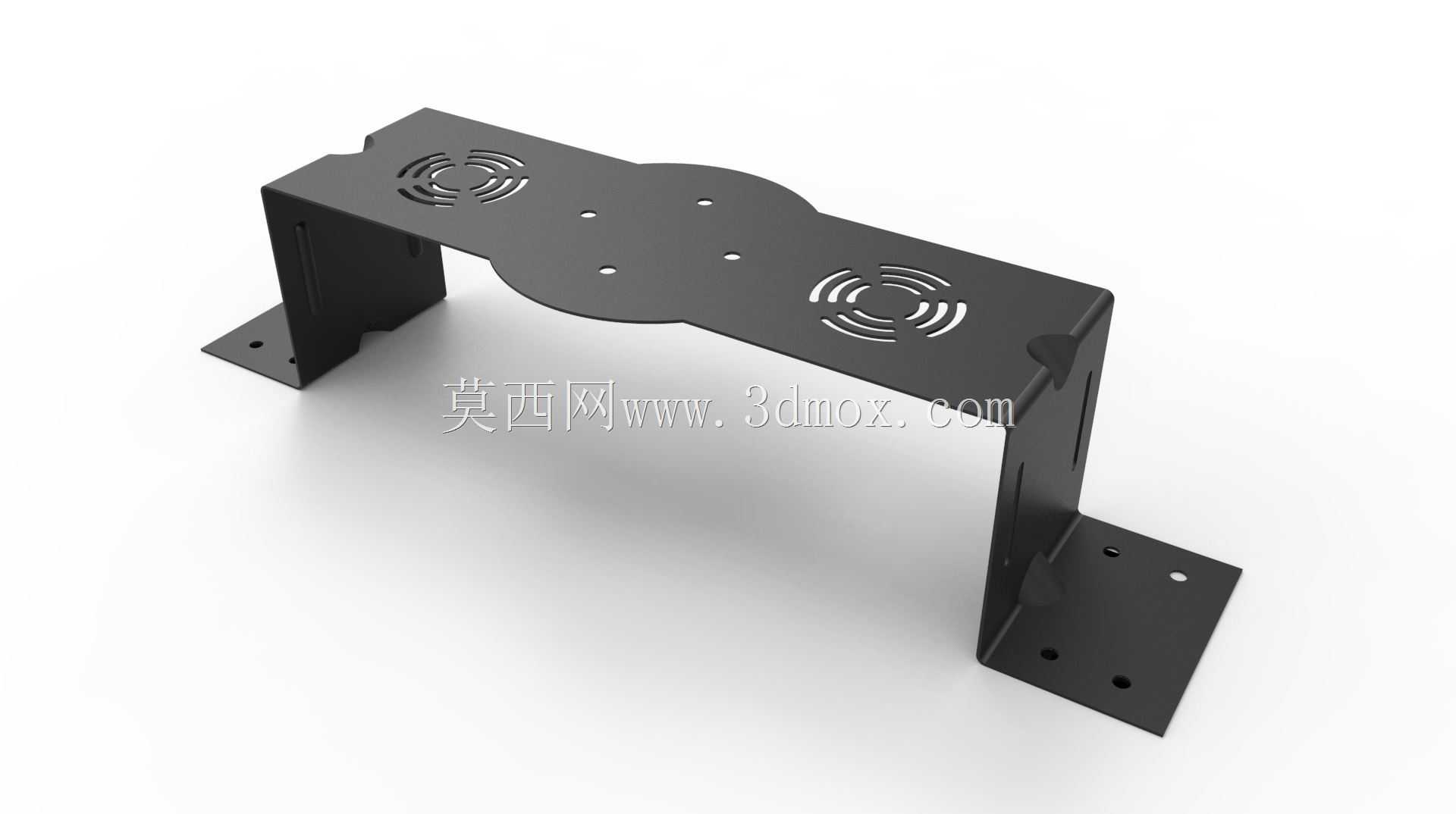

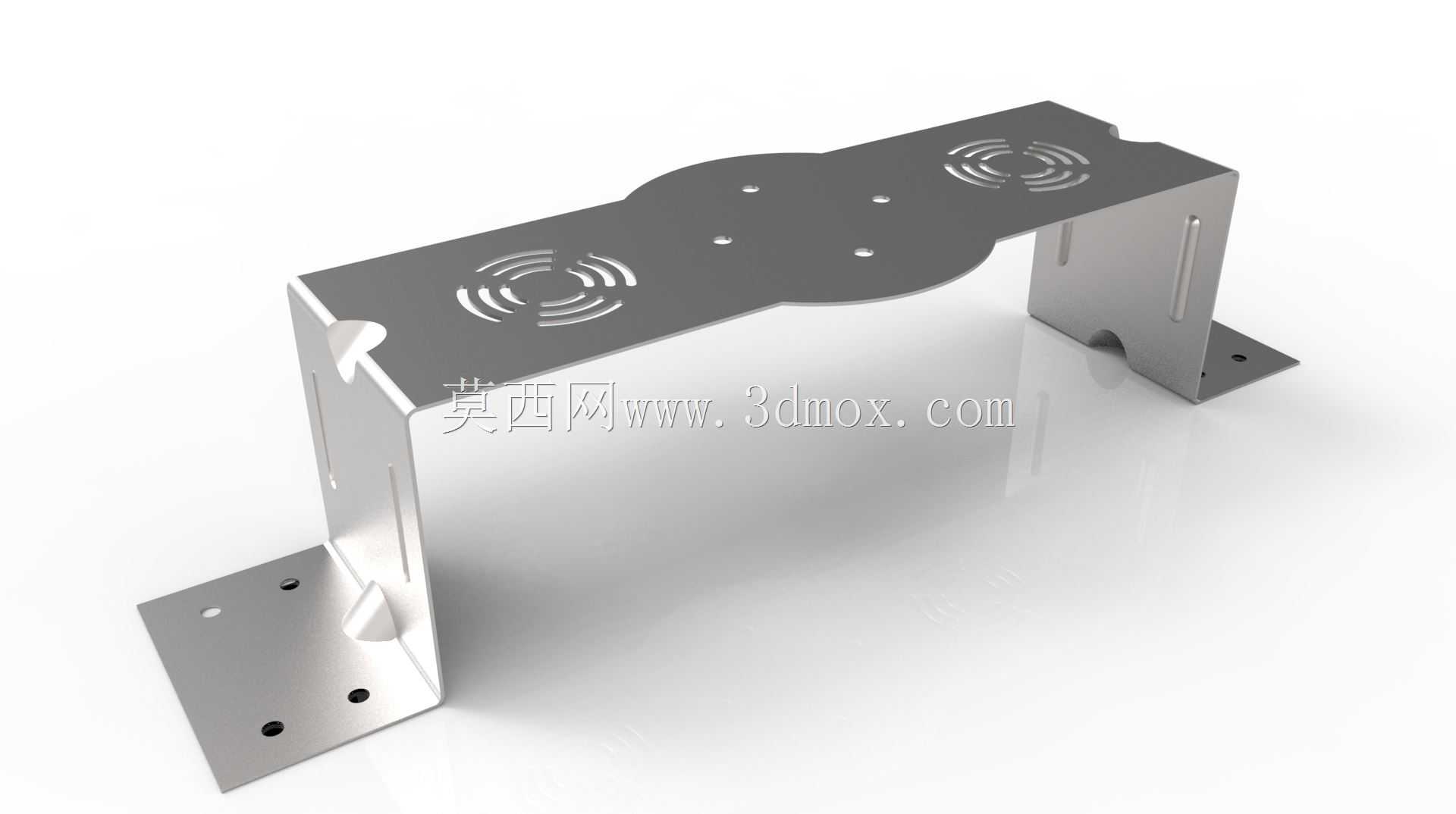

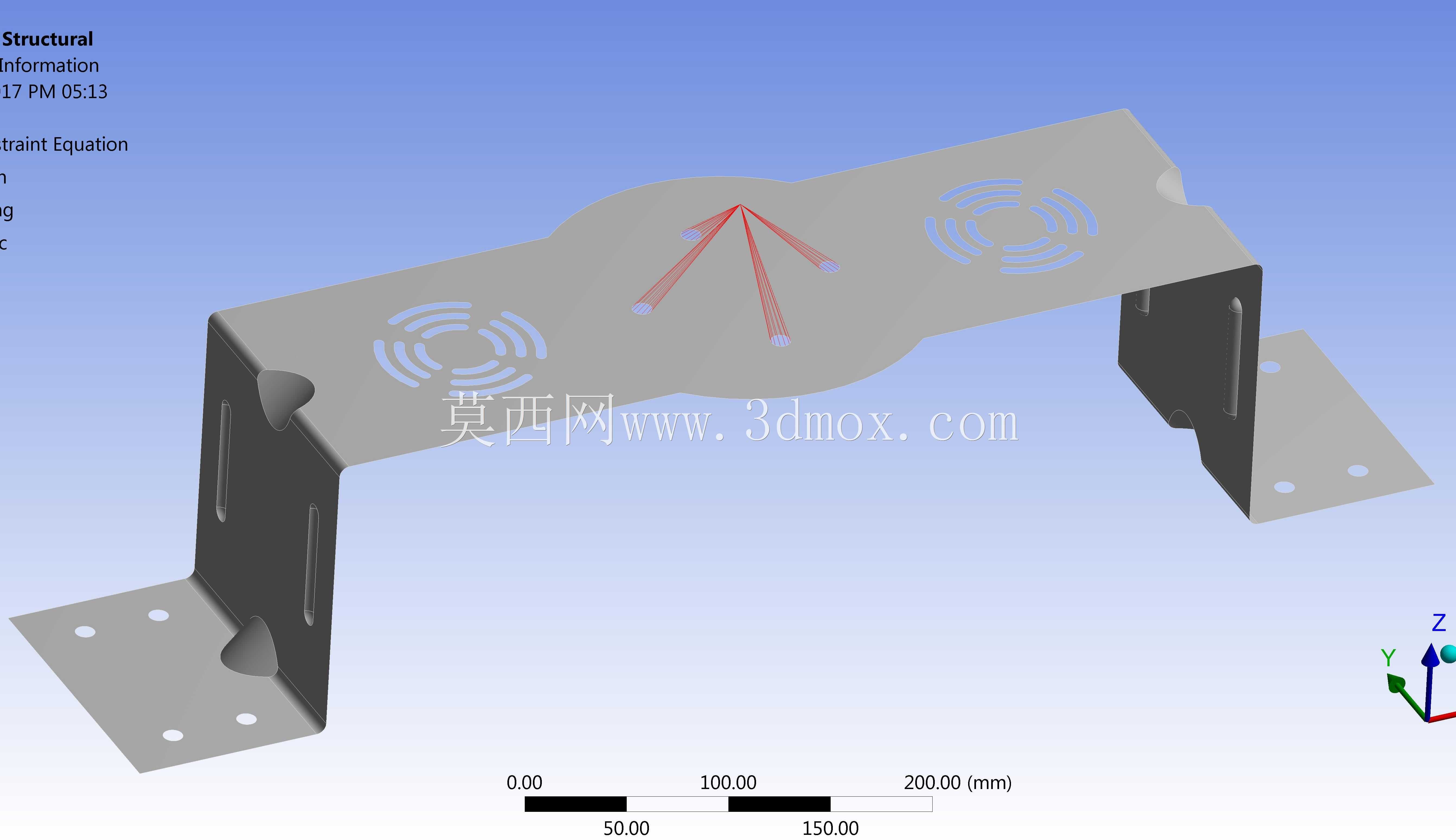

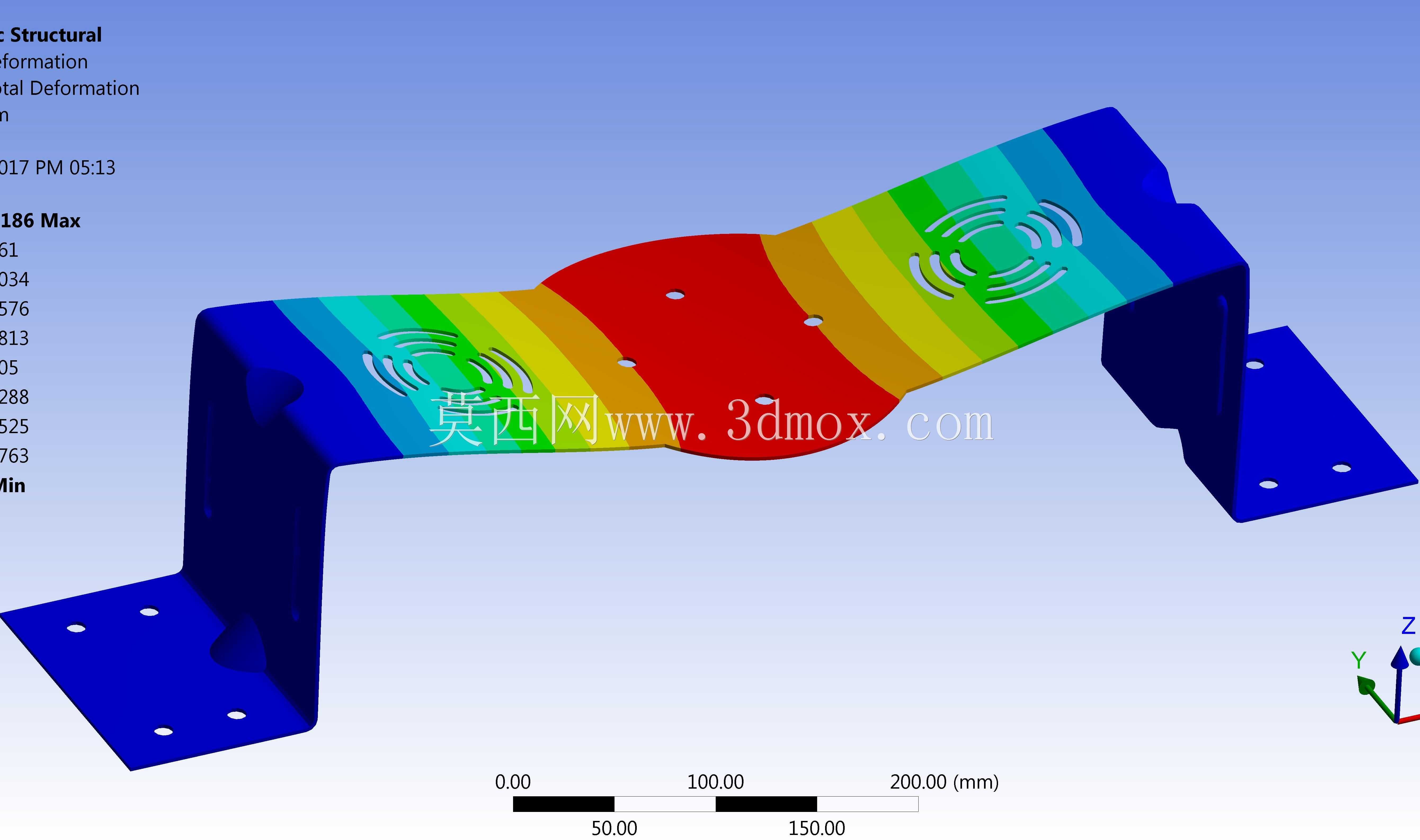

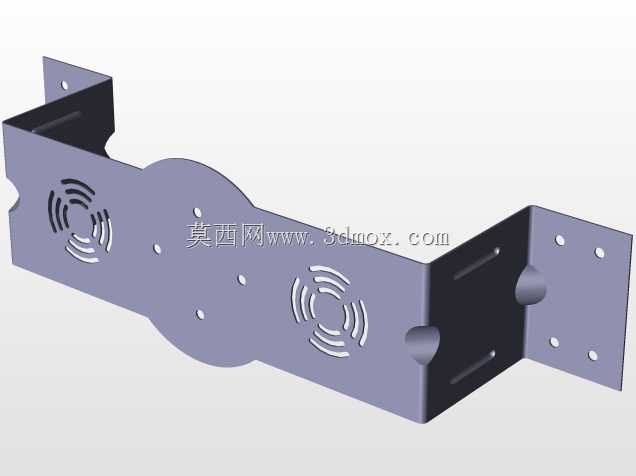

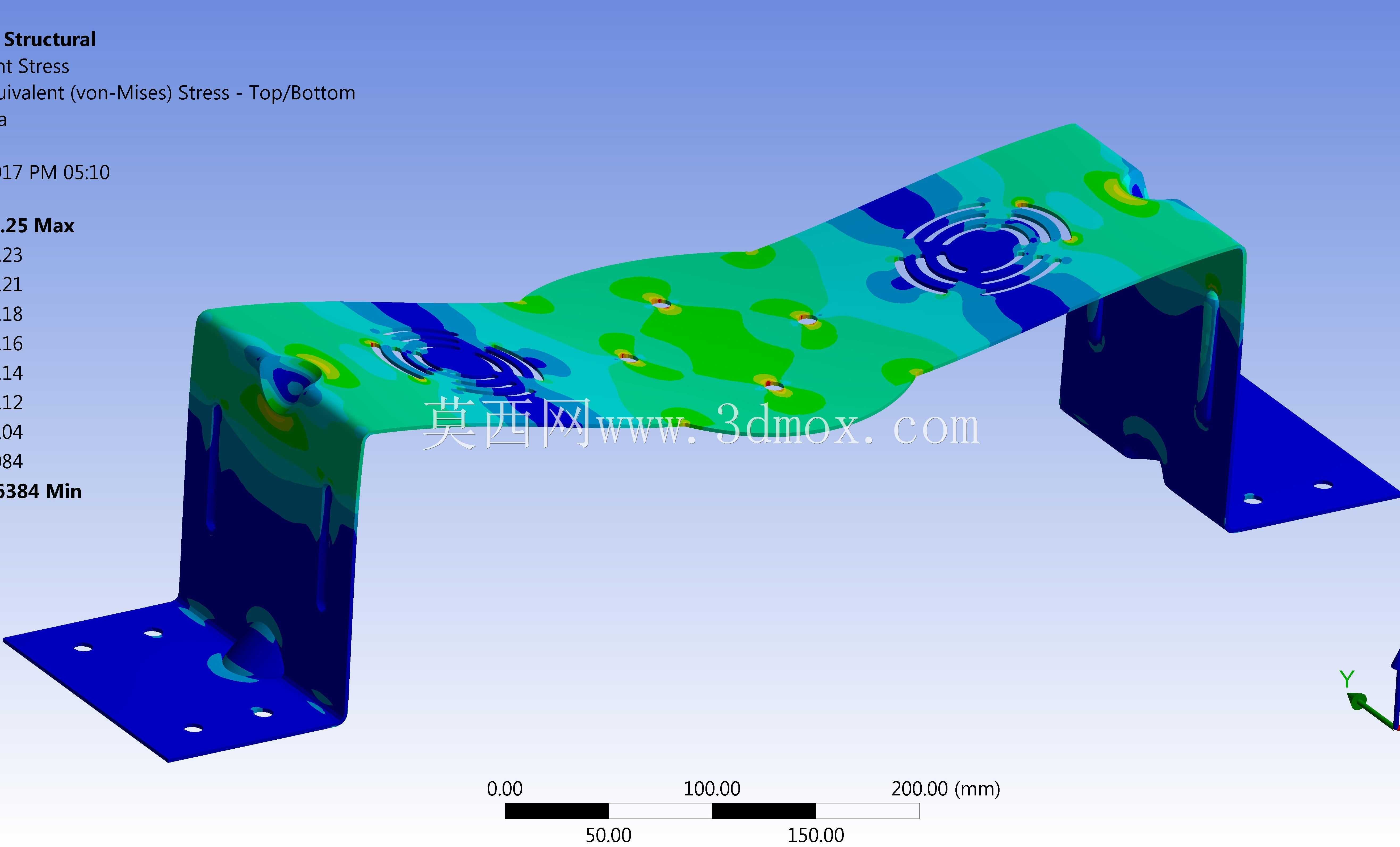

该钣金支架类零件多用于工业设备内部的承载安装场景，常见于电控柜内部元器件承托、自动化设备机架跨接固定、小型动力组件的安装定位等工况，需要在有限安装空间内兼顾承载能力与轻量化要求，避免运行过程中出现共振、塑性变形等失效问题。从结构形态来看，零件整体采用几字形弯折构型，两侧设置带安装孔的平直法兰边，可通过螺栓直接固定在安装基准面上，中间段为承载工作面，表面开设多组定位孔与散热型槽，既可以通过定位孔实现上部搭载部件的精准对位，型槽结构也能在不额外增加零件厚度的前提下提升板面的抗扭刚度，降低整体重量。从尺寸边界来看，零件总长度控制在280mm区间内，两侧安装边的孔位间距符合通用工业安装的孔距规范，安装法兰边的弯折高度适配多数设备内部的安装间隙要求，不会与周边走线、相邻部件产生运动干涉。设计过程中首先根据安装空间的边界约束确定整体弯折轮廓，再结合上部搭载部件的重量分布调整板厚与局部加强结构，通过有限元仿真对受力集中区域进行结构优化：从应力云图可以看到，两侧弯折过渡圆角处、定位孔周边是应力相对集中的区域，设计时通过加大弯折圆角半径、在孔位周边增设局部压筋的方式分散应力，避免长期受载后出现裂纹。中间承载面的型槽布局也经过受力校核，在满足散热、减重需求的同时，不会破坏板面的整体承载连续性，保证搭载部件安装后板面的平面度符合装配要求。这类钣金支架的设计不需要额外的焊接工序，采用整块板材冲压弯折即可成型，加工工序简单，量产一致性好，适合批量配套设备使用。仿真过程中模拟了实际承载时的静载荷工况，校核了不同载荷下的应力分布与变形量，确保零件在额定载荷下的最大应力低于材料的屈服强度，变形量控制在装配允许的公差范围内，满足长期稳定运行的使用要求。
