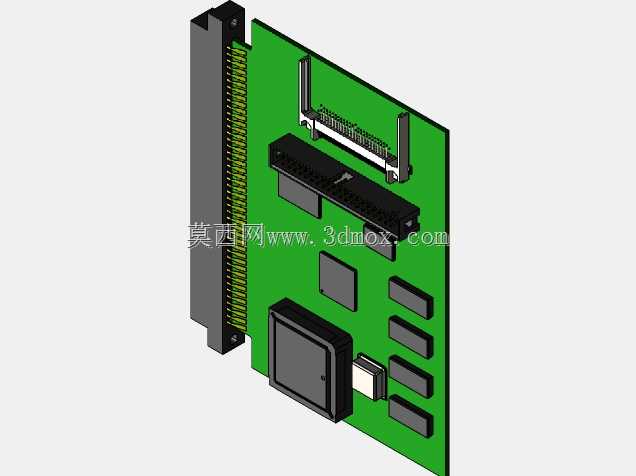

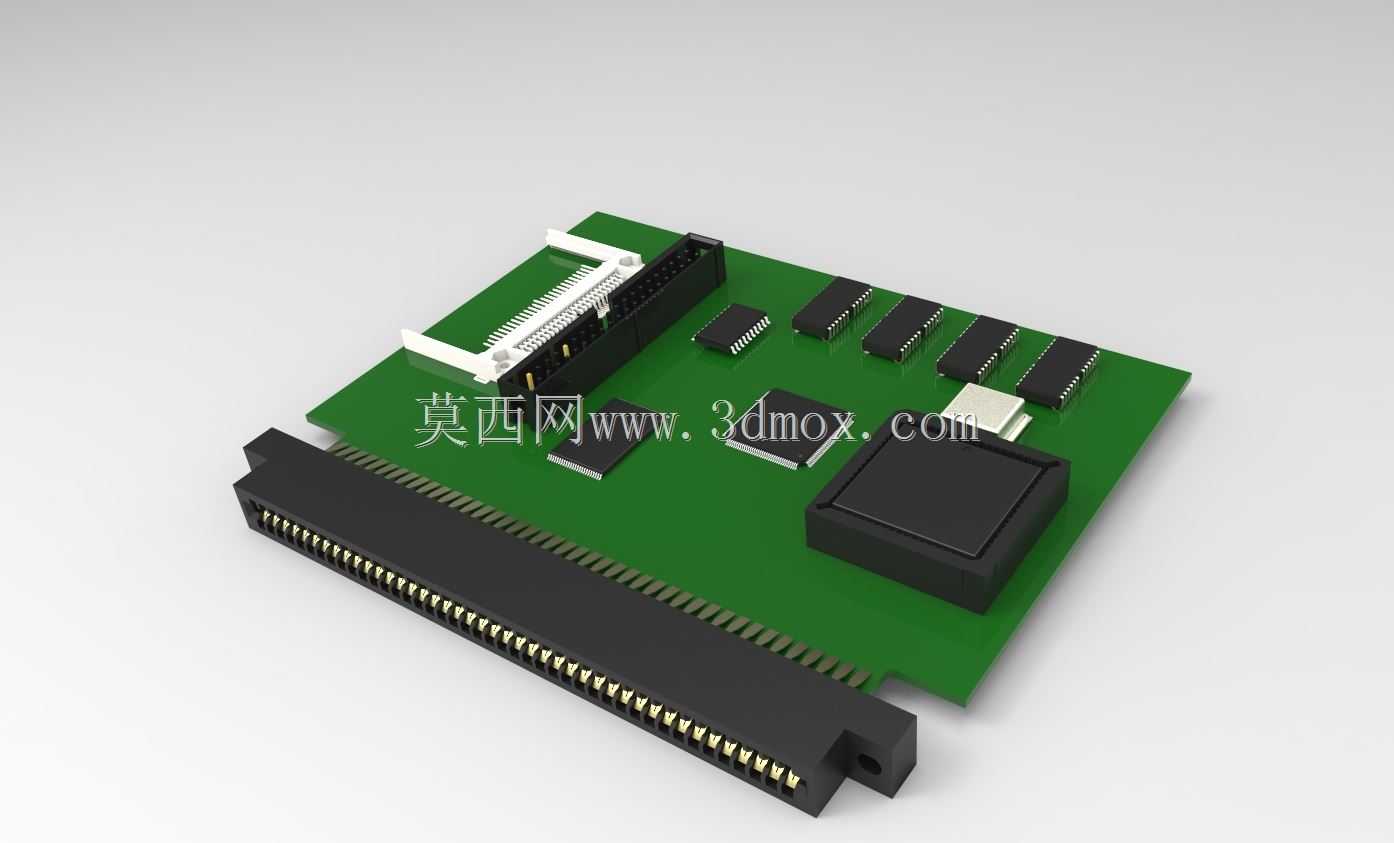

A500加速卡电路板结构三维建模

这款板卡类模型还原了老式ISA接口加速卡的完整结构，建模过程中优先考虑板卡安装的边界约束，板身采用标准FR4环氧板的厚度参数，边缘金手指区域严格按照卡槽配合公差做了尺寸收放，单边预留0.1-0.2mm的装配间隙，避免实际装配时出现插接过紧或接触不良的问题。板上元件布局遵循老式扩展卡的布线逻辑，长条形金手指接插件布置在板卡短边一侧，对应机箱扩展槽的插入方向，接插件引脚间距统一采用2.54mm标准间距，焊盘位置与板上走线预留区域做了避让处理，不会出现元件干涉的情况。板上搭载的多颗存储芯片、主控芯片以及主处理芯片，均按照实际元件的封装尺寸做了等比例还原，芯片引脚高度、本体厚度都参考了对应封装的标准参数，其中板边的白色排线接插件采用卧贴式安装，高度控制在板卡整体厚度允许范围内，不会超出机箱扩展位的高度限制。从实际应用场景来看，这类加速卡多用于老式工业控制计算机、早期个人计算机的功能扩展，通过金手指与主板插槽连接，为系统提供额外的运算加速能力，建模时特意保留了板上元件的高低差细节，主方形处理芯片为板上最高元件，周边存储芯片高度依次降低，既符合实际电路的散热需求，也还原了老式板卡的元件排布特征。板卡四角预留了固定孔位，孔位间距匹配标准机箱扩展卡的固定螺柱位置，安装时可通过螺丝将板卡末端固定在机箱支架上，避免长期使用后板卡变形导致金手指接触失效。建模过程中对板上所有元件的安装基准做了统一对齐，所有贴片元件的焊盘面都与PCB板面完全贴合，接插件的定位柱与板上定位孔做了配合约束，不会出现元件浮高、错位的问题，对于板上的小型阻容元件，也按照实际布局做了简化还原，既保证模型的整体辨识度，也控制了模型的整体数据量，方便后续导入装配场景做干涉检查、布局模拟使用。金手指部分的接触片做了等距排列，每片接触片的宽度、间距都与标准ISA插槽的接触针脚一一对应，插入深度也按照插槽的实际咬合长度做了限定，模拟实际插入时的行程边界，避免出现插入过深顶坏插槽、插入过浅接触不良的情况。
