Arduino入门学习用基础功能扩展盾牌

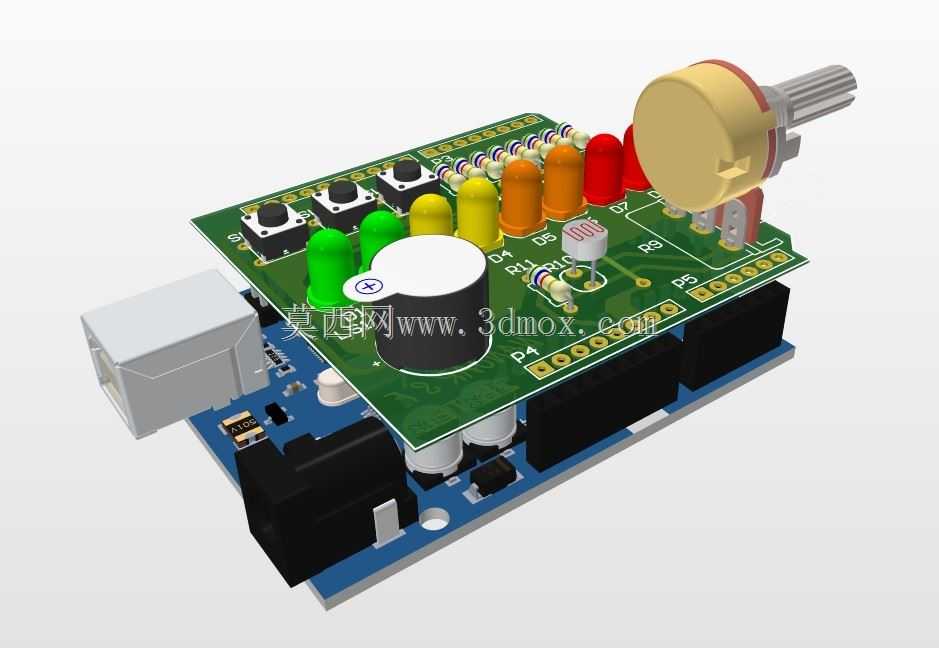

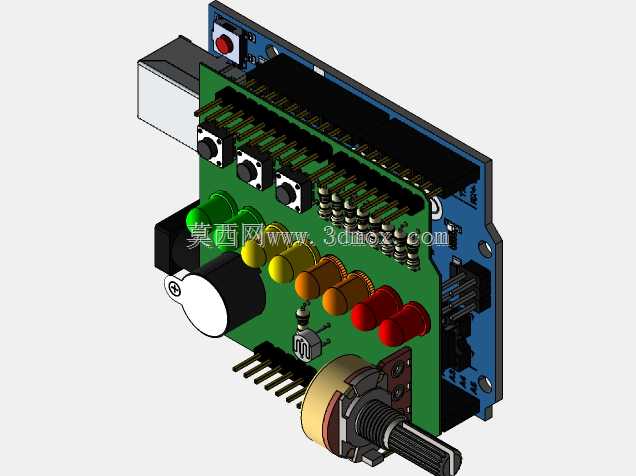

这款扩展板是面向Arduino入门学习场景设计的功能载板，日常主要用于电子基础实验、入门编程教学、小型创意原型验证场景，能帮助初学者快速搭建基础实验电路，省去面包板飞线的繁琐步骤，降低入门阶段的接线错误率。从结构设计来看，板载元件布局充分考虑了入门使用者的操作习惯，所有外接交互元件都布置在PCB上表面的易操作区域，底部排针完全匹配Arduino主控板的标准引脚间距，安装时直接对齐主控板排针座下压即可完成固定，不需要额外接线，安装后整体叠层高度控制在合理范围，不会出现元件干涉主控板外接接口的问题。板上集成的元件覆盖了入门阶段最常用的交互类型：多色直插LED可用于数字IO输出电平指示、基础流水灯实验；独立轻触按键可做数字输入检测、按键触发逻辑实验；顶部布置的旋转电位器可实现模拟量输入采集，用于旋钮调光、参数调节类实验；板载的光敏电阻可做环境光感检测实验，蜂鸣器可实现声光提示类功能输出，所有元件的引脚都已经通过PCB走线连接到对应Arduino引脚，使用者不需要额外焊接元件，拿到手就能直接配合主控板开展实验。设计过程中特意在各元件周边预留了足够的操作空间，按键按压、电位器旋转时不会碰到周边其他元件，PCB边缘预留的丝印标注清晰对应每个元件的连接引脚，方便使用者对照原理图理解电路连接逻辑。安装边界上，扩展板的外轮廓尺寸和标准Arduino Uno板完全匹配，叠装后不会超出主控板的外形边界，可直接适配常见的Arduino固定安装底座，不会和周边固定结构产生干涉。板上电源走线做了加宽处理，能承载多个元件同时工作的电流需求，避免大负载下压降过大影响元件正常工作，元件选型全部采用直插封装，若出现元件损坏，初学者也能自行更换维修，不需要专业焊接设备就能完成维护。
