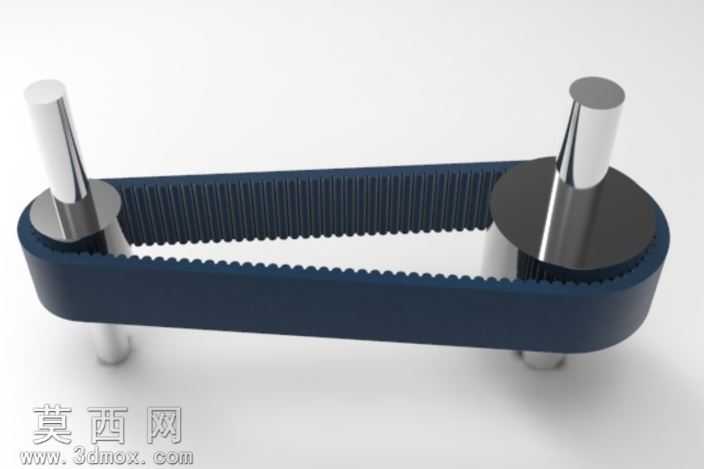

同步带配套双滑轮传动组件三维设计

本作品为带传动结构的滑轮组件三维建模成果，建模阶段严格遵循机械设计规范，先完成基准轴、基准面的搭建，依次绘制两个带轮的轮体截面草图，通过回转特征生成带轮基体，针对同步带啮合需求，在轮缘位置绘制齿形轮廓，通过圆周阵列完成整圈轮齿的排布，保证齿距、齿高参数符合通用同步带啮合标准，避免传动过程中出现跳齿、打滑问题。后续绘制两个带轮的安装轴结构，轴段设置合理的直径差，预留带轮的安装定位台阶，保证装配时两个带轮的平行度符合传动要求。同步带部分采用闭环齿形带结构，通过扫描特征生成带体基体，在带体内侧阵列与带轮匹配的齿形结构，调整带体张紧度至合理范围，还原真实装配状态下的带体形变效果，既保证带体与带轮的啮合贴合度，也避免过度张紧导致的轴承受力过大问题。材质渲染阶段，为带轮与安装轴赋予抛光金属材质，调整金属粗糙度、反射率参数，还原机加工金属零件的亮面质感，同步带赋予深色哑光橡胶材质，添加细微的颗粒纹理模拟橡胶带的表面质感，场景采用柔和的漫反射打光，搭配浅灰色背景突出组件的结构轮廓，多角度渲染可清晰展示带轮与同步带的啮合细节、安装轴的定位结构。设计过程中重点考量传动结构的合理性，两个带轮的中心距经过参数化调整，保证同步带的包角满足传动效率要求，轮齿的齿形参数经过匹配校验，确保带体与带轮可实现无干涉啮合，整体模型无破面、无重叠几何，各零件可单独导出用于装配仿真、工程图生成，也可直接导入动力学仿真软件开展带传动的运动模拟、受力分析工作，为小型传动机构的设计选型、结构验证提供直观的三维参考。
