球形轮全向移动作业机器人结构设计

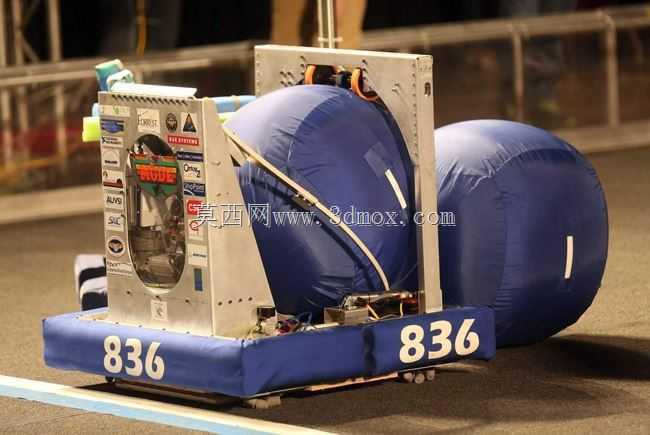

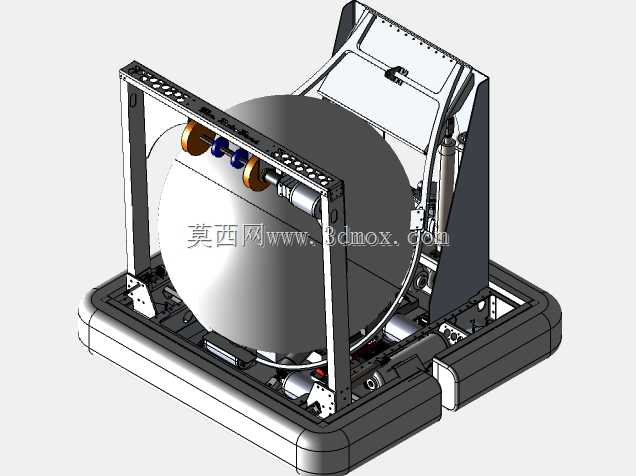

该设备属于全向移动类作业机器人，核心采用单球形驱动轮作为行走执行部件，区别于传统麦克纳姆轮、舵轮的移动方案，可在狭小作业空间内实现零半径转向、任意方向平移，适配仓储分拣、室内巡检、轻型物料转运等对空间灵活性要求较高的作业场景。从结构设计逻辑来看，整体采用上下分层的承载布局，底部为一体化成型的底盘基座，基座边缘做圆弧过渡包边处理，既可以降低运行过程中磕碰对内部构件的损伤，也能避免尖锐棱角对作业现场人员、周边设备造成剐蹭，底盘内部预留了驱动模组、控制元件、供电模块的安装腔体，腔体内部设置有纵横交错的安装筋位，可根据不同的功能配置需求灵活固定对应元器件，适配不同场景的功能拓展需求。球形轮的夹持框架采用双侧立式板梁结构，两侧立板通过顶部横向连接梁形成刚性闭环框架，框架与球形轮接触的位置布置有三组随动支撑滚轮，滚轮采用聚氨酯包胶材质，既可以保证对球形轮的稳定夹持限位，避免行走过程中球体出现偏移窜动，也能降低球体转动过程中的摩擦阻力，减少动力损耗。夹持框架与底盘基座之间设置有铰接支撑结构与阻尼缓冲部件，当行走面存在微小不平整、或者经过小幅度坡度、接缝位置时，夹持框架可产生小范围的自适应摆动，保证球形轮始终与地面保持有效接触，避免出现驱动力空转、行走打滑的问题。设备上部预留有标准化的功能搭载接口，可根据实际使用需求加装机械臂、检测传感器、载物料斗等不同功能模块，接口采用通用的螺栓孔位布局，兼容常规工业级功能配件的安装尺寸，无需对主体框架做二次改造即可完成功能拓展。从安装边界尺寸来看，整体轮廓控制在紧凑型移动底盘的尺寸区间，可顺利通过常规室内通道、电梯轿厢等狭窄通行区域，底盘底部预留有足够的离地间隙，可顺利通过车间地面常见的电缆线槽盖板、小尺寸障碍物，不会出现底盘托底卡滞的问题。框架结构的受力点经过针对性加强，立板与横梁的连接位置、滚轮安装座位置都做了加厚处理，可承受上部搭载模块带来的偏心载荷，保证设备带载运行过程中的结构稳定性，不会出现框架变形导致的球体卡滞、行走精度下降等问题。整体结构没有冗余的外露构件，所有管线都布置在框架内侧与底盘腔体内部，可避免运行过程中管线被外物勾扯造成的设备故障，适配复杂的现场作业环境。
