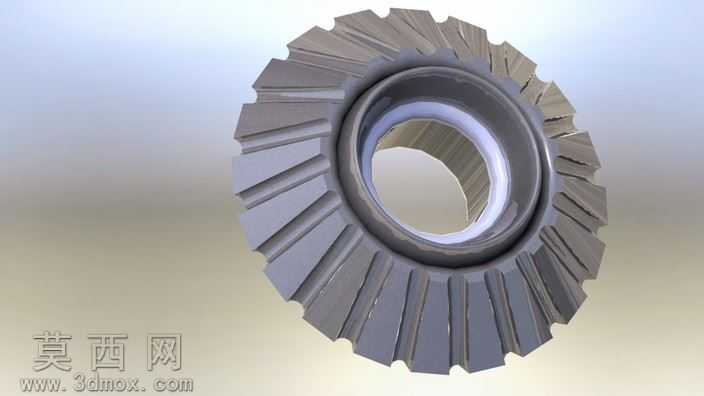

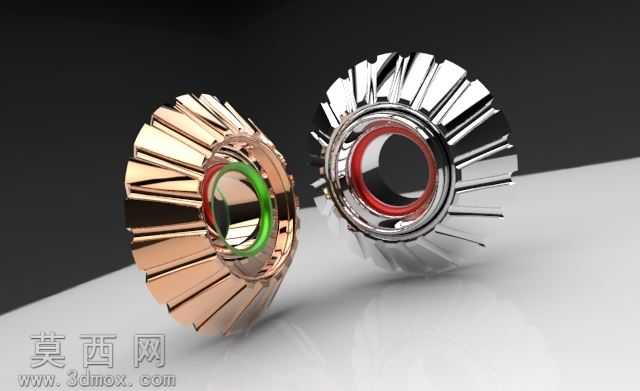

本锥齿轮模型采用三维参数化建模方式完成,建模过程中首先依据锥齿轮的啮合传动原理,确定节锥角、齿顶高系数、顶隙系数、模数、齿数等核心设计参数,以两相交轴呈90度正交传动为应用场景搭建基准坐标系,先绘制齿轮的背锥轮廓、轮坯基体的旋转截面,通过旋转特征生成锥齿轮的整体轮坯结构,完成轮毂、辐板、安装定位孔的基础结构搭建,其中轮毂内孔设置为标准光孔结构,可适配对应规格的传动轴安装,辐板厚度经过结构强度校核,在保证传动刚性的前提下尽可能降低整体重量。轮齿部分采用精确的齿廓生成逻辑,基于球面渐开线的齿面形成原理,通过参数化方程驱动生成单个轮齿的齿廓曲线,沿节锥母线方向完成齿形的扫掠成型,保证齿面从大端到小端的齿厚、齿高平滑过渡,符合锥齿轮的啮合传动要求,之后通过圆周阵列特征完成全部轮齿的均匀排布,阵列过程中严格保证轮齿的分度精度,避免啮合过程中出现卡滞、传动不均的问题。模型完成后对齿顶、齿根位置添加了符合工艺要求的圆角过渡,消除应力集中的尖锐结构,还原实际机加工后的零件特征。材质方面为模型赋予了常用合金结构钢的材质属性,调整金属粗糙度、反光度参数,还原经过精加工后的金属齿轮表面质感,渲染过程中采用正交视角展示两锥齿轮的啮合装配状态,清晰呈现轮齿的啮合接触位置、两轴的相交传动关系,直观体现锥齿轮用于相交轴间动力传递的结构特点。设计过程中兼顾了模型的实用性与准确性,各结构尺寸符合通用机械传动的设计规范,可用于机械传动结构的虚拟装配验证、运动仿真分析,也可作为机械设计教学、传动方案展示的参考模型,模型中包含的多格式文件可适配不同三维软件的使用需求,无需额外修复即可直接导入装配环境使用,轮齿的啮合间隙经过合理设置,符合实际装配中的公差要求,能够真实模拟锥齿轮副的传动运行状态。
- 全部评论(0)
- 模板大小 14.34 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2011,效果图,CATIA,STL,STEP/IGES,
- 软件分类 通用机械零部件
