双排2x7P2.54mm节距内螺纹THT母座

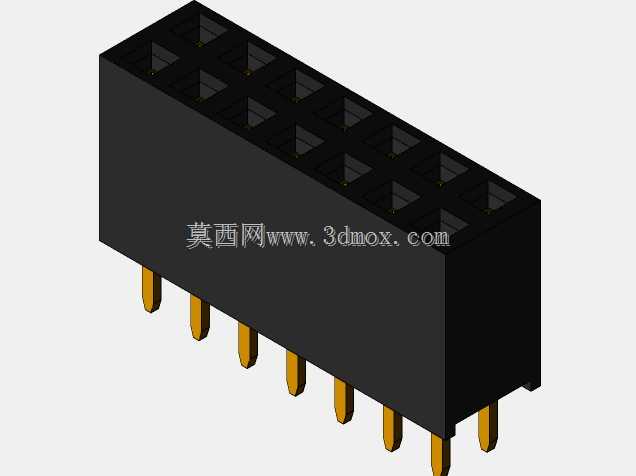

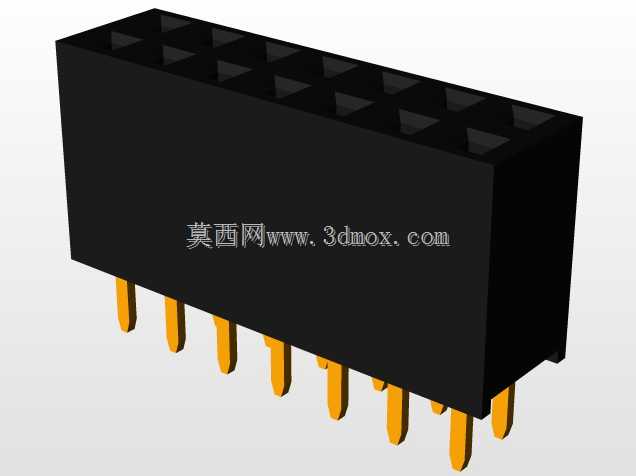

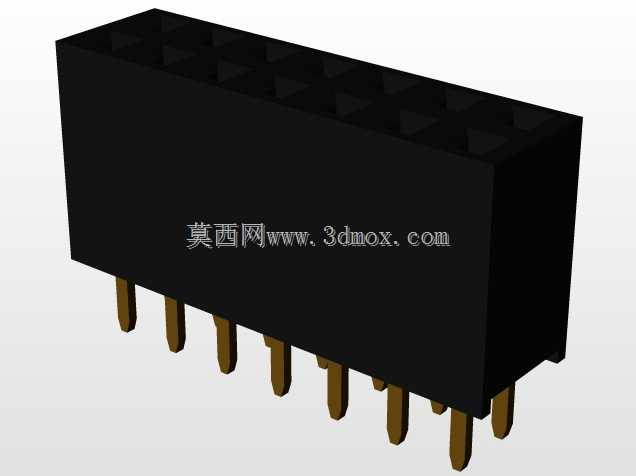

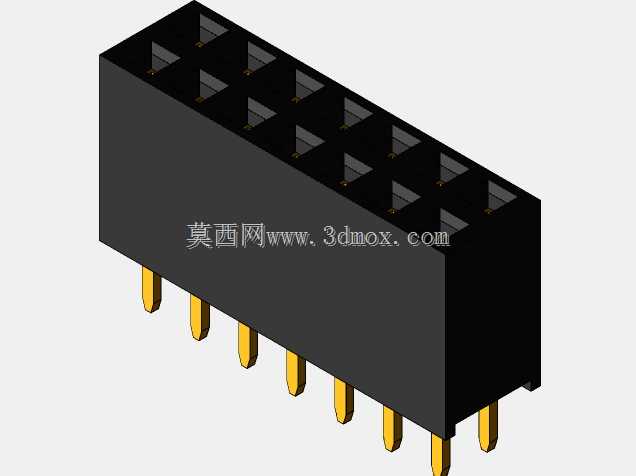

这款双排直插母座是板级电路互联场景里的常用接插件，日常在工控控制板、嵌入式开发板、小型家电主控板的板间信号传输场景中应用广泛，主要作用是实现两块平行PCB之间的可拆卸信号连接，相比焊接固定的连接方式，既可以保证信号传输的稳定性，也能方便后期的模块检修与替换，避免反复拆焊损伤PCB焊盘。从结构设计来看，这款母座采用双排错位排布的插孔结构，单排设置7个连接位，总计14个信号通道，相邻引脚的中心间距设定为2.54mm，这个间距是通用洞洞板、标准PCB打样工艺里最常用的孔距规格，适配市面上绝大多数标准排针的插配尺寸，不需要额外调整PCB封装孔位就能直接匹配使用。母座的插孔内部设计有内螺纹收口结构，这种结构相比普通直筒插孔，能在排针插入时提供更均匀的环抱夹紧力，长期使用过程中不会因为设备振动、温度循环变化出现接触松动、信号瞬断的问题，能有效提升连接的可靠性，适合在有轻微振动的工业设备内部使用。外形尺寸方面，这款母座整体长度为18.28mm，宽度为5mm，整体高度为8.5mm，安装时采用THT通孔回流焊接工艺，引脚从PCB正面插入预留的金属化过孔，在PCB背面完成波峰焊或者手工焊接即可固定，安装边界上需要注意，母座本体距离周边元器件的预留间隙不小于1mm，避免焊接过程中高温损伤周边塑封元器件，同时引脚伸出PCB背面的长度控制在1mm以内，防止过长的引脚触碰到背面的走线或者其他元器件造成短路。在建模过程中，需要重点关注插孔的内螺纹收口尺寸与插针的配合公差，通常插孔的收口后内径要比适配排针的外径小0.05-0.08mm，既能保证插配时的插拔力度适中，不会出现过紧难以插拔或者过松接触不良的问题，同时塑壳的定位柱尺寸要和PCB上的定位孔做间隙配合，定位柱直径比定位孔小0.1mm左右，方便焊接时的对位安装，避免出现孔位偏移导致引脚无法顺利插入焊盘的问题。塑壳部分采用耐高温的黑色绝缘工程塑料制作，能够承受波峰焊时260℃以内的高温冲击，不会出现壳体融化、变形的问题，引脚部分采用黄铜基材表面镀锡处理，既保证了良好的导电性能，也能提升焊接的润湿性，减少虚焊、漏焊的概率。
