双排直插THT排针连接器结构设计

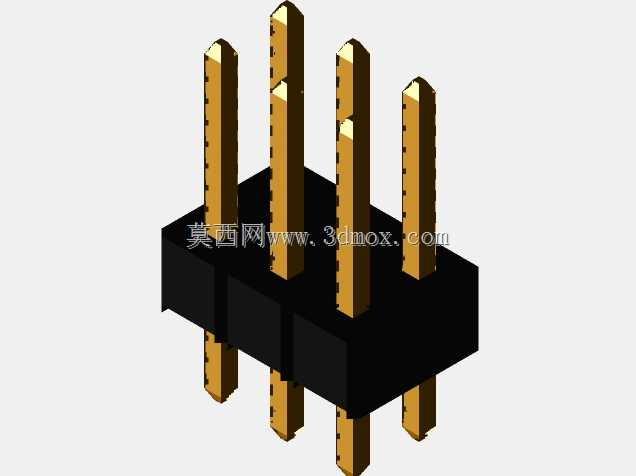

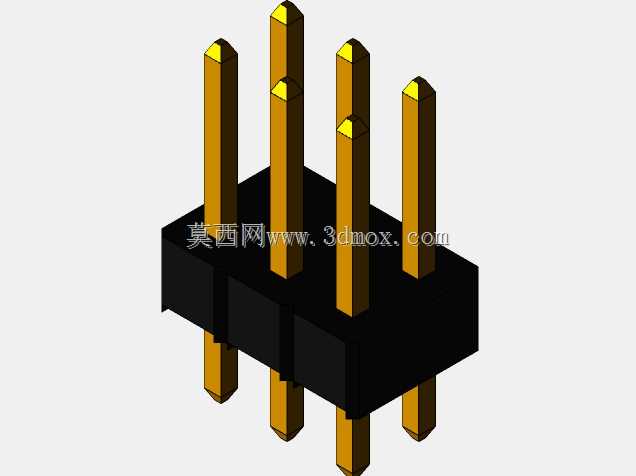

这款双排直插排针是PCB板间互联场景中应用极广的基础连接元件，在消费电子、工业控制板卡、嵌入式开发模块、小型通讯设备的板对板、板对线连接场景中承担信号与小电流传输的核心作用，是电子硬件结构设计中选型频率极高的基础互联部件。设计过程中首先锚定通孔插装的工艺适配性，插针采用标准方形截面结构，针体端部做斜切导向处理，可在波峰焊、手工焊工序中顺利穿过PCB对应安装孔，避免插装过程中针体偏斜、卡滞导致的焊接不良，同时插针伸出塑胶底座的上下两段长度经过匹配核算，下端伸出长度适配常规1.6mm板厚的PCB过孔焊接需求，焊锡爬升高度可覆盖针体与焊盘结合区域，保证焊接后的机械强度与导电可靠性，上端伸出长度适配母座对插的接触深度，保证插合后接触件的有效接触面积满足载流要求。塑胶底座采用分段式卡位结构，相邻针位之间设置隔离挡墙，既可以固定每根插针的相对位置，避免针体在插拔受力时出现偏移歪斜，也能增加针体之间的爬电距离，降低相邻针脚之间的信号串扰、高压击穿风险，底座的外形轮廓做了边角钝化处理，避免生产装配过程中锐边划伤操作人员或刮伤相邻线材绝缘层。尺寸参数上，针脚间距严格遵循2.54mm标准间距规范，这个间距是行业内通用的 breadboard、标准排母、IDC连接器的通用适配间距，可兼容绝大多数通用电子接插件的对插需求，整体排针长度、宽度、高度尺寸经过紧凑化设计，在保证结构强度的前提下尽可能压缩占用的PCB板面空间，双排6针的引脚配置可覆盖多数低速信号传输、小功率供电的连接需求，安装时无需额外固定结构，仅靠过孔焊接即可实现可靠固定，可承受常规工况下的插拔受力而不出现松脱。设计时还考虑了批量生产的工艺可行性，塑胶底座采用注塑成型工艺，插针与底座的装配采用压装工艺，针体与塑胶孔的过盈量经过反复校核，既保证压装后针体不会出现松动、转动，也不会因为过盈量过大导致塑胶底座出现撑裂、变形的问题，针体表面做镀金处理，可降低接触电阻，提升抗氧化能力，延长产品的使用寿命，即使在长期处于温湿度波动的工业环境中，也能保持稳定的连接性能，避免接触不良导致的信号中断、供电不稳等硬件故障。
