街机用多接口游戏控制电路板结构设计

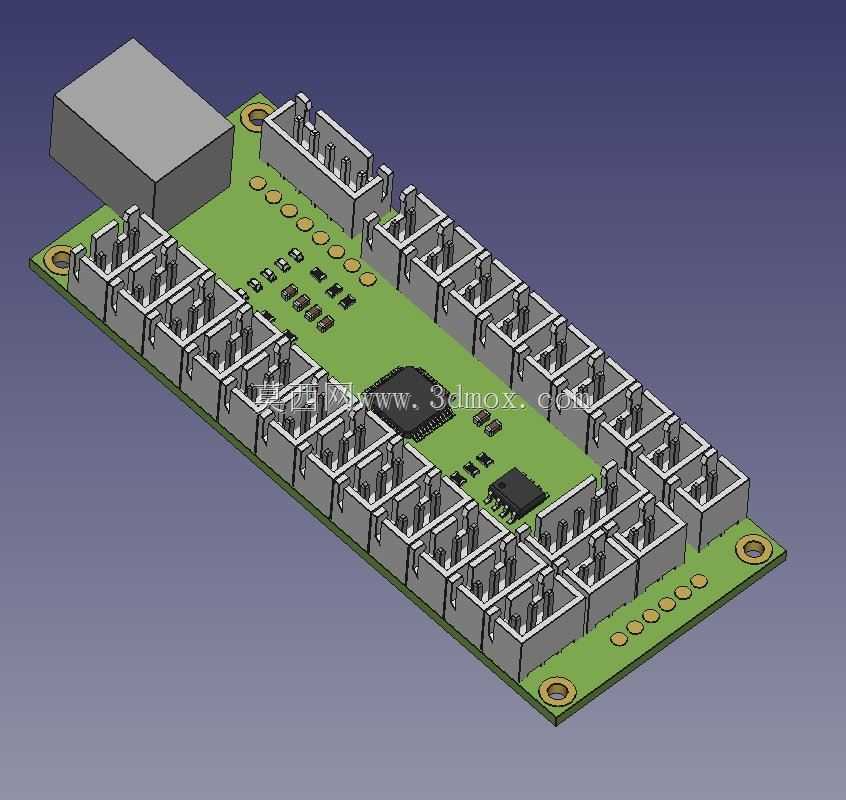

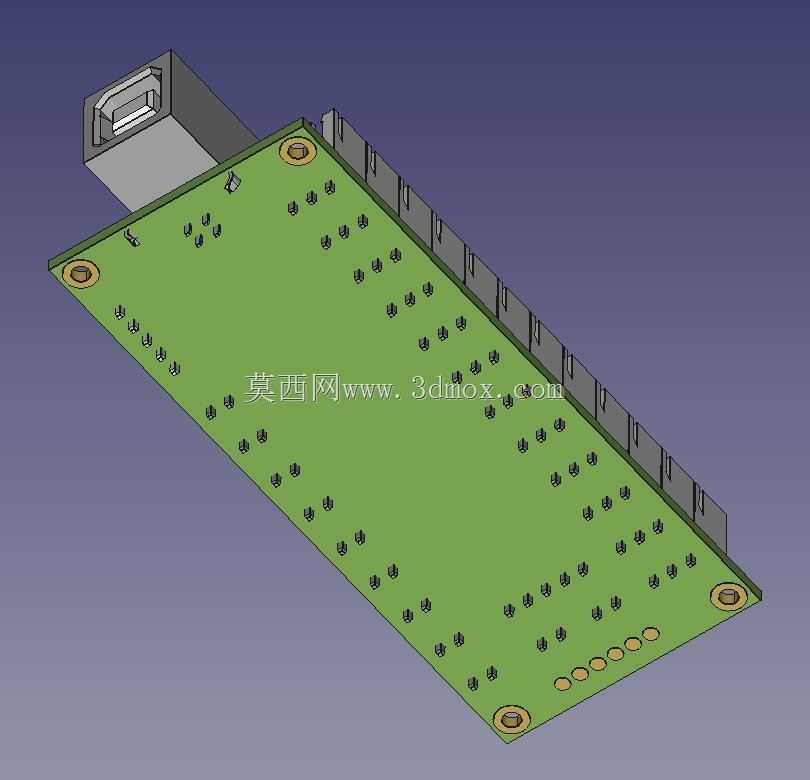

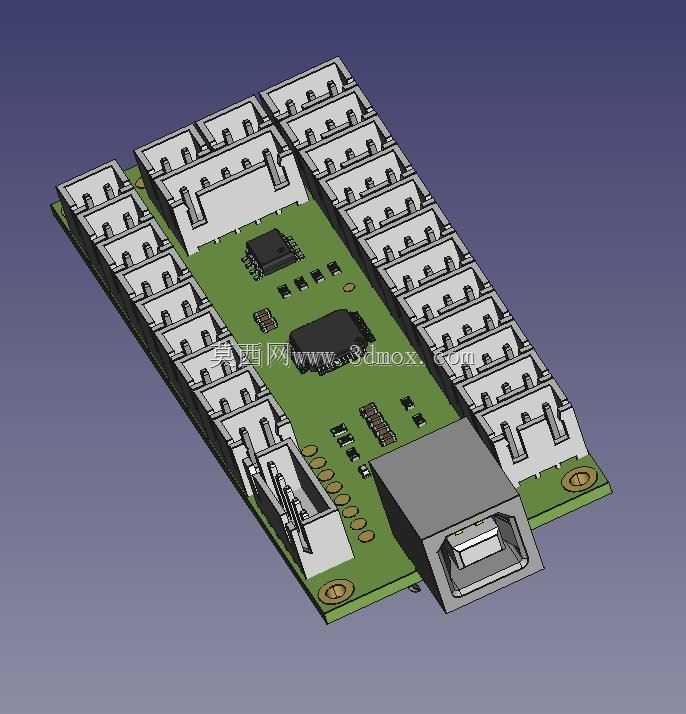

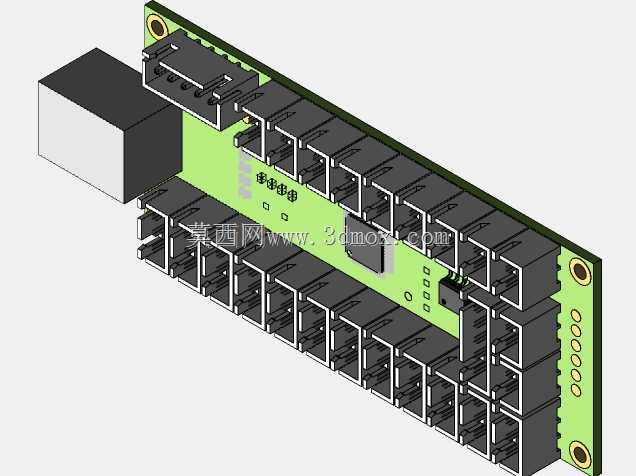

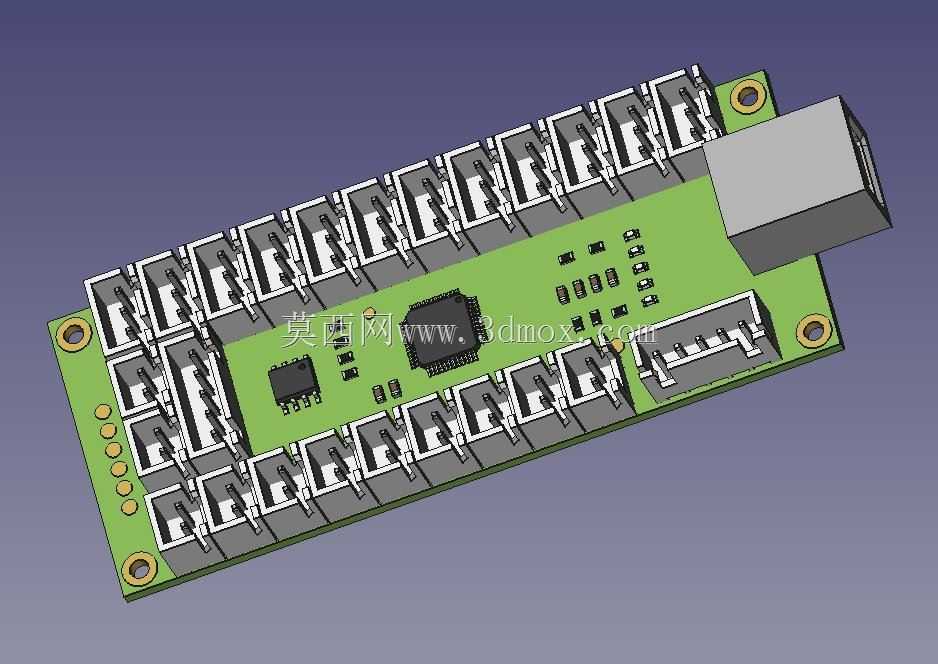

这款控制板的设计初衷是适配街机操作台的多按键输入需求，在前期方案规划阶段，首先要解决的是多通道信号并行传输的抗干扰问题，板载的主控芯片布局特意避开了接口侧的高频信号走线区域，所有外接接口统一排布在板卡的两个长边，方便操作台内部走线时直接对应按键线束，不用额外做弯折处理，能大幅降低装配时的理线工作量。从安装边界来看，板卡整体采用矩形布局，四个角预留了标准的安装固定孔位，孔位间距适配市面主流街机操作台内部的安装凸台尺寸，不需要额外做安装支架的二次加工，板卡边缘到最高元器件的顶面预留了足够的安全间隙，避免装配时外壳压接造成元器件虚接或者短路。板载的USB接口采用下沉式加固设计，接口外壳直接延伸到板卡边缘做了加宽固定焊盘，能承受日常插拔时的侧向冲击力，不会因为频繁插拔导致焊盘脱落。两侧排布的白色接插件全部采用带卡扣的卧式座子，接线完成后卡扣能自动锁死线束端子，就算街机运输过程中产生持续振动，也不会出现端子松脱导致的按键失灵问题。板上的阻容元件全部采用贴片封装，布局时特意在大功率芯片下方预留了铺铜散热区域，长时间连续运行时的热量能通过铺铜快速扩散到整个板卡，不会出现局部过热导致的信号漂移。在实际应用场景中，这款控制板可以直接替换老式街机的原有控制模块，不需要改动操作台的原有开孔和安装位，所有接口定义兼容市面主流的街机按键、摇杆接线定义，装配时只需要对应接口颜色插接线束就能完成安装，不用额外做信号调试。设计过程中还特意考虑了后期维护的便利性，所有接插件都做了丝印标识，对应每个接口的按键定义，维修更换时不需要对照图纸就能快速排查接线故障，板卡表面的阻焊层采用哑光材质，避免操作台内部灯光反射造成的接线识别困难。
