车载长杆操作机械臂结构设计

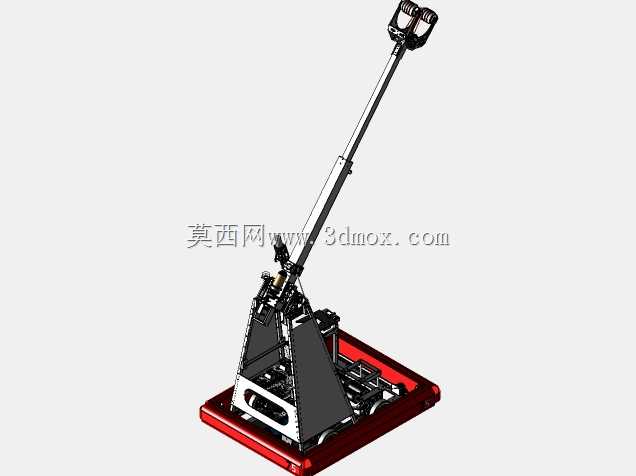

该设备属于车载式作业执行机构，主要适配特种作业车辆的舱内操作需求，可替代人工完成车辆驾驶位的操纵动作，多用于无人化测试、高危环境作业车辆的远程操控场景，能在有毒、高辐射、强冲击等人员无法进入的作业环境下，精准完成车辆的油门、刹车、换挡及转向操纵，无需对原车结构做破坏性改装，可快速部署在不同型号的乘用车辆、小型工程车辆驾驶舱内。从结构设计来看，整套机构采用底座配重式布局，底部为带防滑垫的矩形安装基座，基座内部集成了驱动模块与传动组件，整体重心落在基座范围内，放置在驾驶舱地板上即可稳定工作，无需额外打孔固定，基座的长宽尺寸控制在小型车辆驾驶位脚部空间的允许范围内，不会干涉踏板的原有动作行程。长杆执行臂采用分段式伸缩结构，杆体为高强度铝合金型材拼接而成，每段连接处设置有锁紧定位结构，可根据不同车型的驾驶舱高度、操纵件位置调整臂展长度与倾斜角度，顶端的执行末端设置有仿形夹持结构，可适配方向盘、操纵杆等不同形态的被控部件，夹持力可通过内部的弹性组件自适应调整，避免操作过程中出现滑脱或者压损操纵件的问题。设计过程中优先考虑了安装适配性，整套机构的最大外轮廓在收拢状态下可满足常规车辆车门的进出尺寸要求，单人即可完成搬运与部署，臂体的活动角度覆盖了驾驶位所有操纵件的运动行程，传动路径上设置有位置反馈组件，可实时输出末端执行件的位移量，匹配远程操控系统的闭环控制需求。基座内部的驱动单元采用模块化布局，动力输出端通过万向节与长杆臂连接，可补偿安装过程中产生的位置偏差，降低现场部署的对位精度要求，所有走线均隐藏在杆体与基座内部，避免作业过程中线缆剐蹭驾驶舱内饰或者运动部件。在功能实现上，该机构可模拟人工操作的施力角度与力度，长杆的力学结构经过优化，操作过程中不会出现机构形变导致的操纵偏差，底座的配重块经过重心校核，即使在臂体完全伸出、施加最大操作力的工况下，也不会出现基座倾翻的问题，可满足连续长时间作业的稳定性要求，适配车辆可靠性测试、高危区域无人作业、特种车辆远程操控等多个场景的使用需求。
